Esta opción, al igual que la anterior, permite generar puntos sobre elementos gráficos, tomando la cota de ellos. Los puntos se crean a partir de un eje auxiliar, de acuerdo con la distribución longitudinal y distancia al mismo indicados por el usuario.
Al activar la opción se abre la ventana Genera puntos transversalmente:
Entidad: Lista desplegable para seleccionar la entidad perpendicularmente a la cual se generarán los puntos.
Distribución: Lista desplegable para seleccionar o añadir una distribución longitudinal en base a la cual se generarán perpendiculares ficticias a la entidad seleccionada.
PK: Campos para introducir el PK inicial y final entre los que se generarán los puntos, independientemente de lo que esté indicado en la distribución longitudinal.
Distancia al eje Mínima - Máxima: Campos para introducir una franja paralela al eje dentro de la que se generarán los puntos. Valores negativos indican a la izquierda del eje y positivos a la derecha. No es necesario que el eje quede dentro de esta franja.
Cota válida Mínima - Máxima: Campos para introducir el rango de cotas de los ítems gráficos que serán válidos para generar puntos sobre ellos.

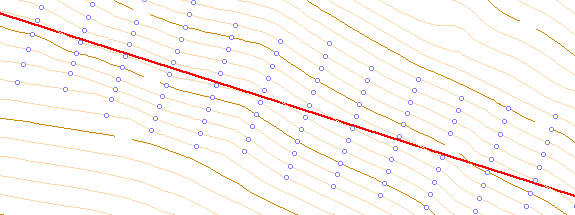

Una vez se configuran los datos de esta ventana, al pulsar el botón Generar, la aplicación creará los puntos. En los PKs indicados, mediante la distribución longitudinal, de la entidad seleccionada, y perpendicularmente a ésta, hará un barrido, de forma que en los puntos de corte con los elementos gráficos visibles que se hallen a una distancia menor de las distancias al eje indicadas y cuya cota se encuentre dentro del intervalo señalado, se generará un punto que se guardará en la capa activa.
