<< Mostrar la tabla de contenidos >> Navegación:  Intercambio de datos > Exportación de datos > BIM / IFC > ¿Qué exportamos a BIM/IFC?

Al seleccionar la opción Archivo > Exportar > XML > BIM / IFC se muestra una pantalla para seleccionar qué se desea exportar.

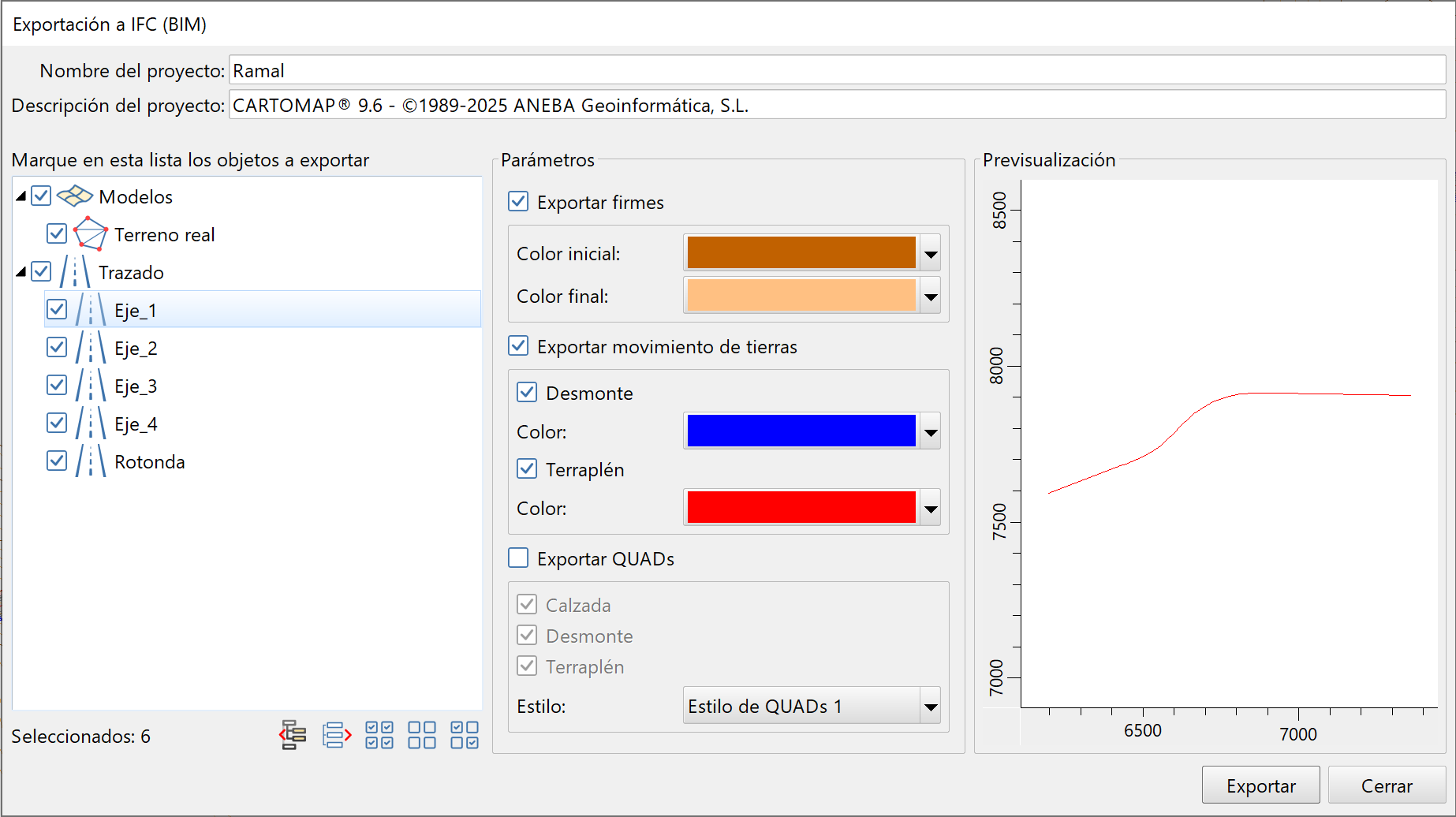

Pantalla de exportación BIM / IFC de trazado

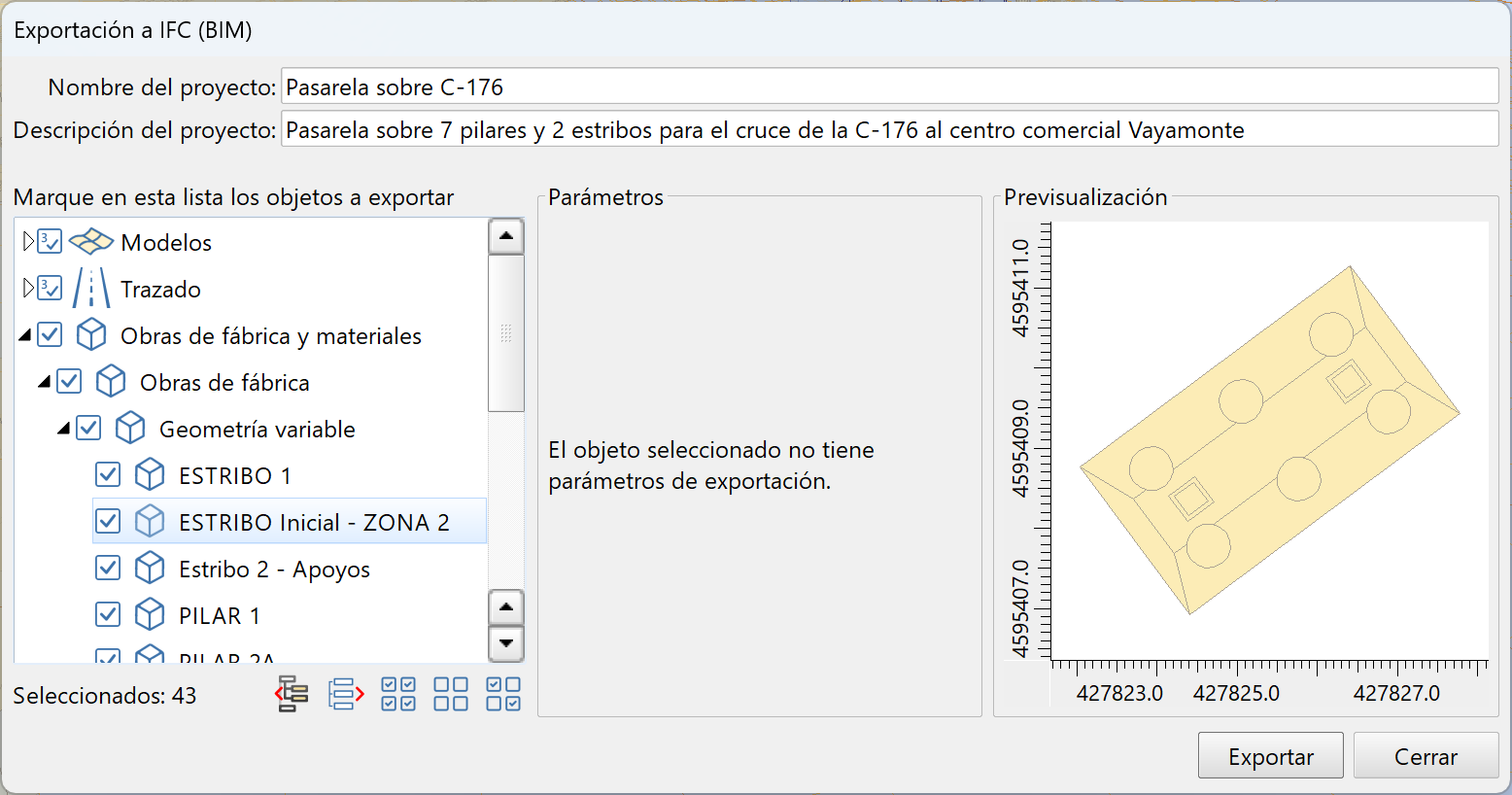

Pantalla de exportación BIM / IFC de obras de fábrica

En la que se puede seleccionar:

•Nombre y descripción del proyecto: Se pondrán en la cabecera del archivo IFC.

•Lista de objetos a exportar. Sólo se mostrarán los que tengan algún objeto creado en el proyecto. Por ejemplo, si no ha definido obras de fábrica no aparecerá el nodo "Obras de fábrica y materiales".

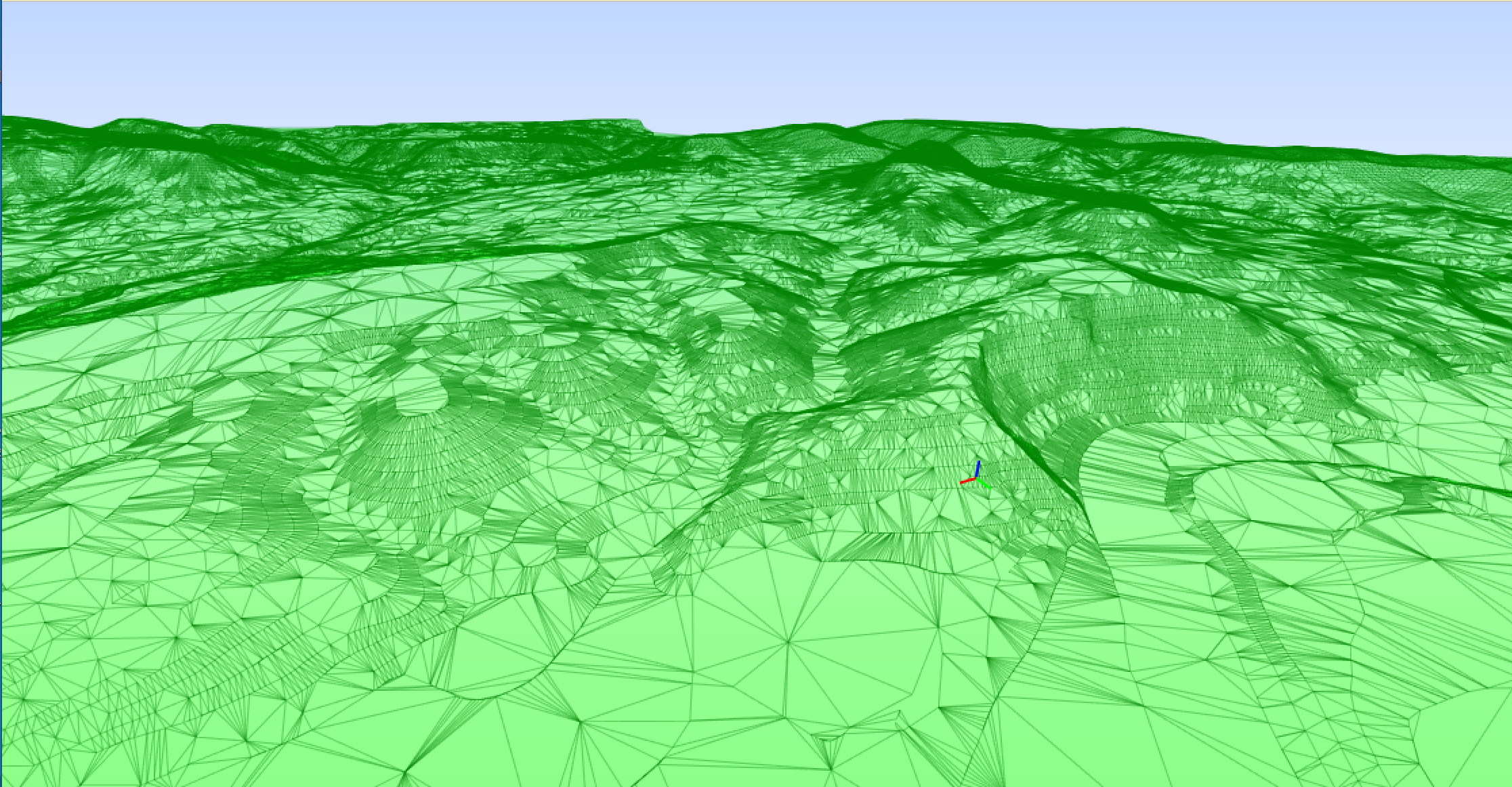

oModelos: Muestra los modelos del terreno que se desea exportar.

oTrazado: Muestra las entidades de trazado que se desea exportar.

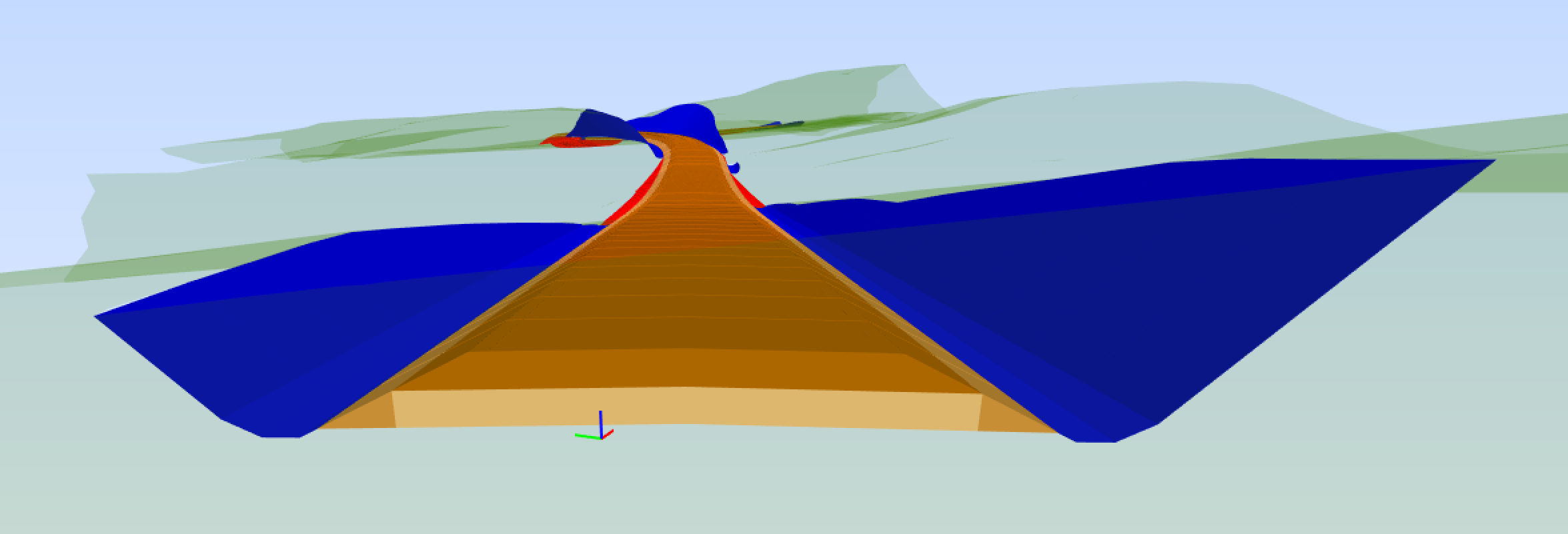

oPaquetes de firme y movimiento de tierras: Genera los paquetes de firme automáticamente y el movimiento de tierras en desmonte y terraplén.

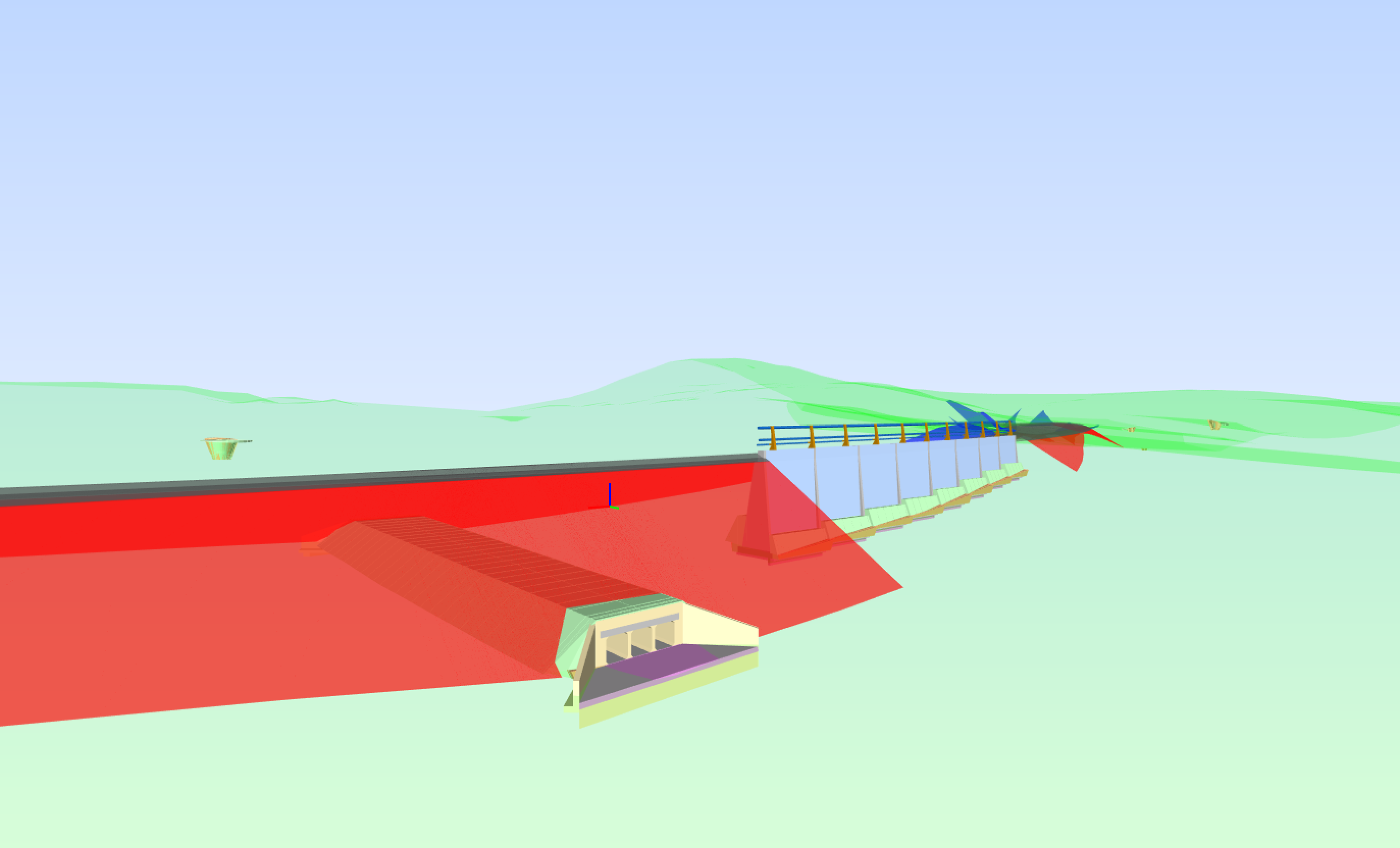

oObras de fábrica y materiales: Muestra las obras de fábrica (OF) que se desea exportar agrupadas por tipos de OF. Muestra los materiales que se desea exportar. Cada tipo de bloque puede tener un material asignado; de esta forma se mostrará en los visores BIM con la presentación deseada.

•Parámetros: Según el tipo de objeto seleccionado en la lista.

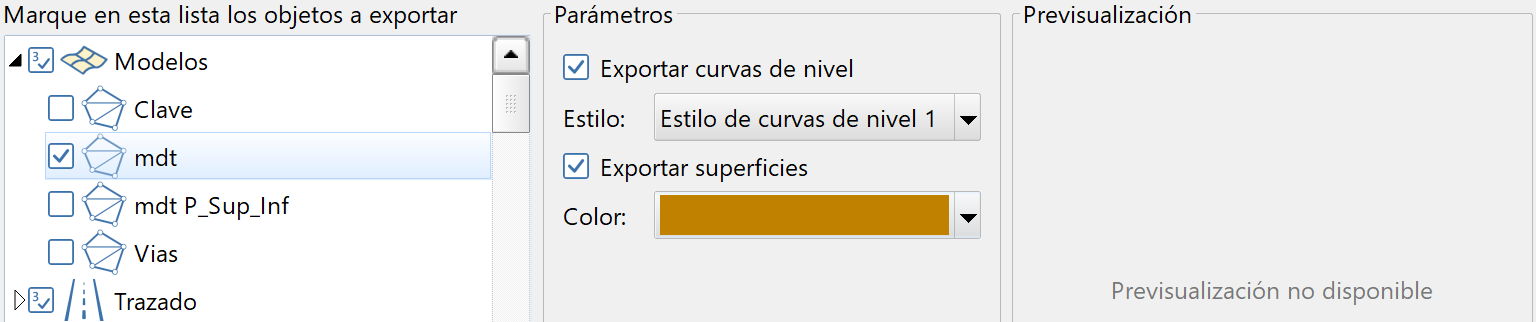

oParámetros de modelos: Se puede indicar si se quieren exportar las curvas de nivel y su estilo así como si desea exportar las superficies y su color.

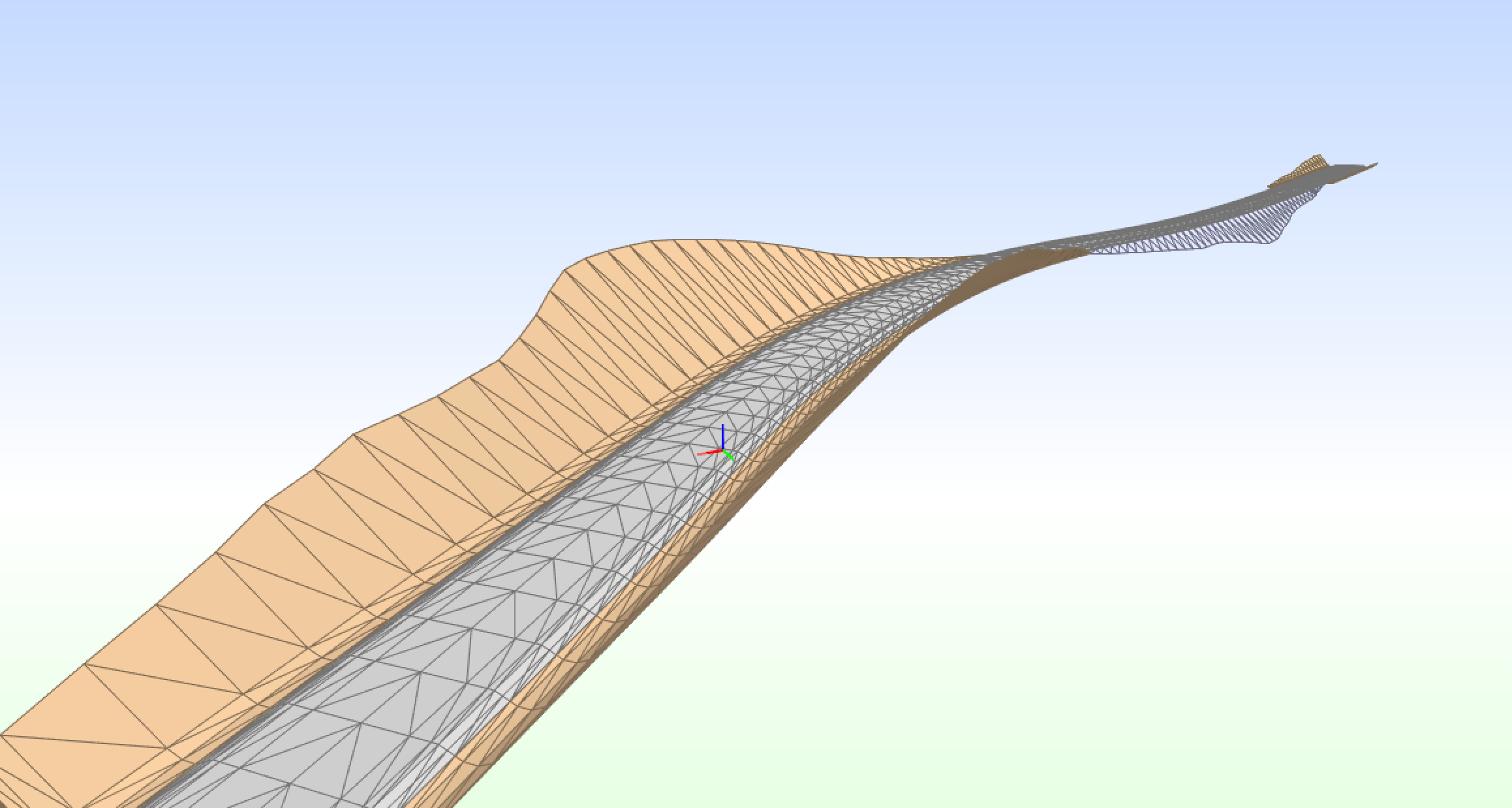

oParámetros de trazado: Para cada eje se puede indicar si se exportarán los paquetes de firme y los QUADs, qué estilo de dibujo de QUADs se utilizará. Se puede indicar que sólo se usen tramos de calzada, desmonte y/o terraplén.

oObras de fábrica y materiales: No disponen de parámetros específicos.

•Previsualización: Muestra, si es posible, el objeto seleccionado en la lista de objetos.
