¿Qué es BIM?

BIM (Building Information Modeling) es una metodología de trabajo colaborativa para la concepción y gestión de proyectos de edificación y obra civil. Permite centralizar toda la información de una construcción (geométrica o 3D, tiempos o 4D, costes o 5D, ambiental o 6D, y mantenimiento o 7D) en un modelo digital desarrollado por todos sus agentes.

¿Qué es IFC?

El formato de archivo IFC (Industry Foundation Classes) es un estándar desarrollado por BuildingSmart, que se aplica a la metodología y aplicaciones BIM. Este estándar integra datos para clasificar cualquier tipo de proyecto de ejecución del sector de la Arquitectura, ingeniería y Construcción, a través de todo el ciclo de vida del proyecto y del activo. De esta manera, un archivo IFC contiene información geométrica e información de datos que son clasificados para su traducción a otras aplicaciones, con el objetivo que diferentes usuarios puedan colaborar en el mismo proyecto.

CARTOMAP soporta BIM/IFC versión 2x3 y versión 4.3

La versión IFC 2x3 data de 2006 y soporta 77 clases de objetos, orientadas a tareas de construcción de edificios y sus servicios internos.

La versión IFC 4.3 data de 2024 y soporta más de 700 clases de objetos, orientadas a todo tipo de proyectos de ingeniería civil.

CARTOMAP utiliza el formato IFC versión 2x3 compatible con Autodesk Revit (además del formato 4.3)

Muchas aplicaciones siguen ancladas en el formato IFC 2x3. Para facilitar el intercambio de datos, CARTOMAP ofrece la compatibilidad con IFC 2x3 aunque eso significa tener que acomodar datos de ingeniería civil a un entorno más limitado, de edificaciones.

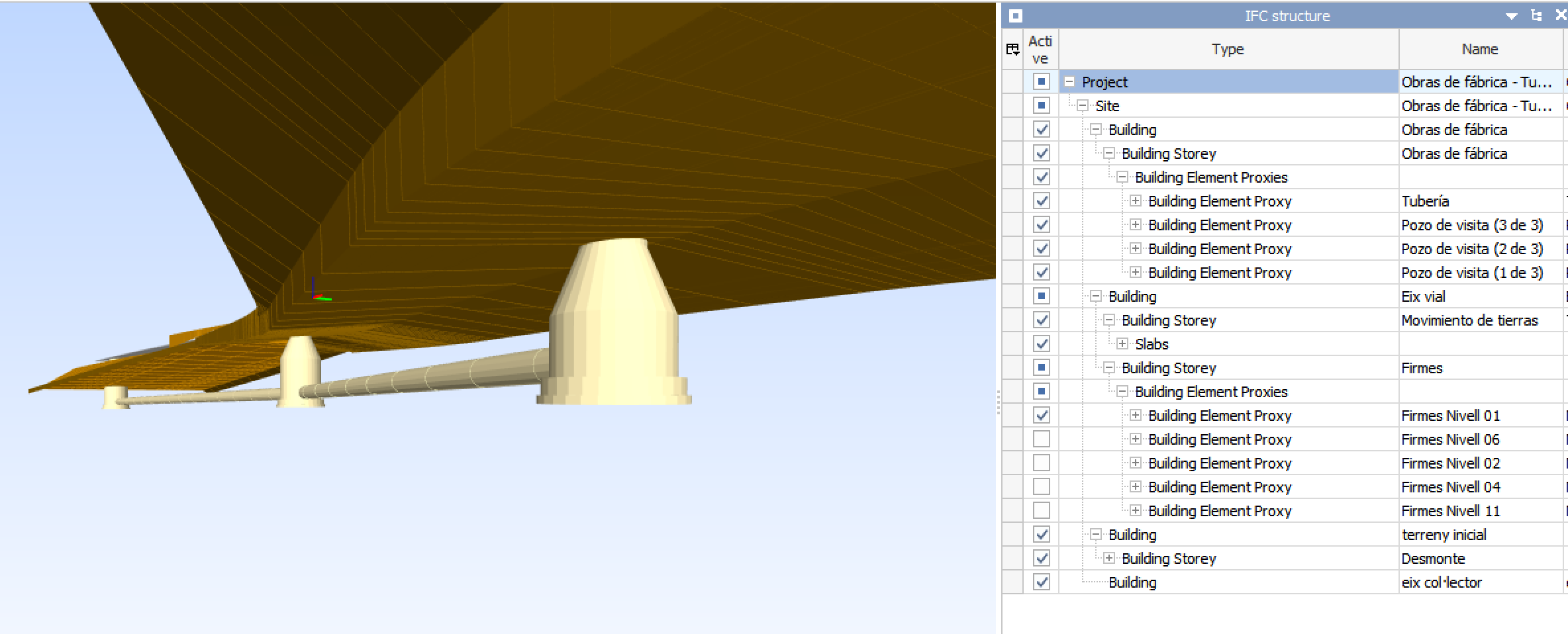

Exportación IFC 2x3 como Building Elements

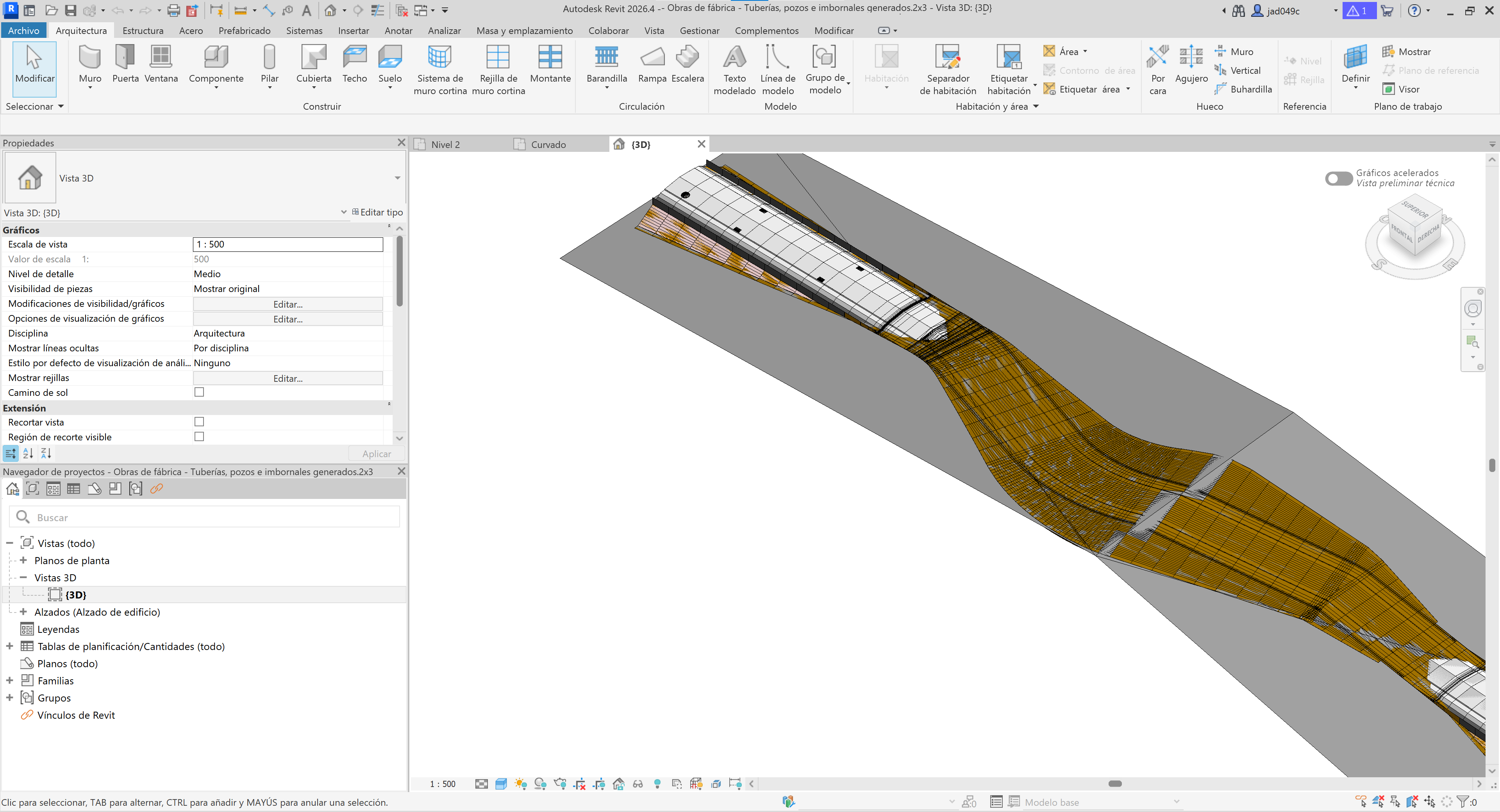

Exportación en formato BIM / IFC 2x3 vista desde Autodesk Revit

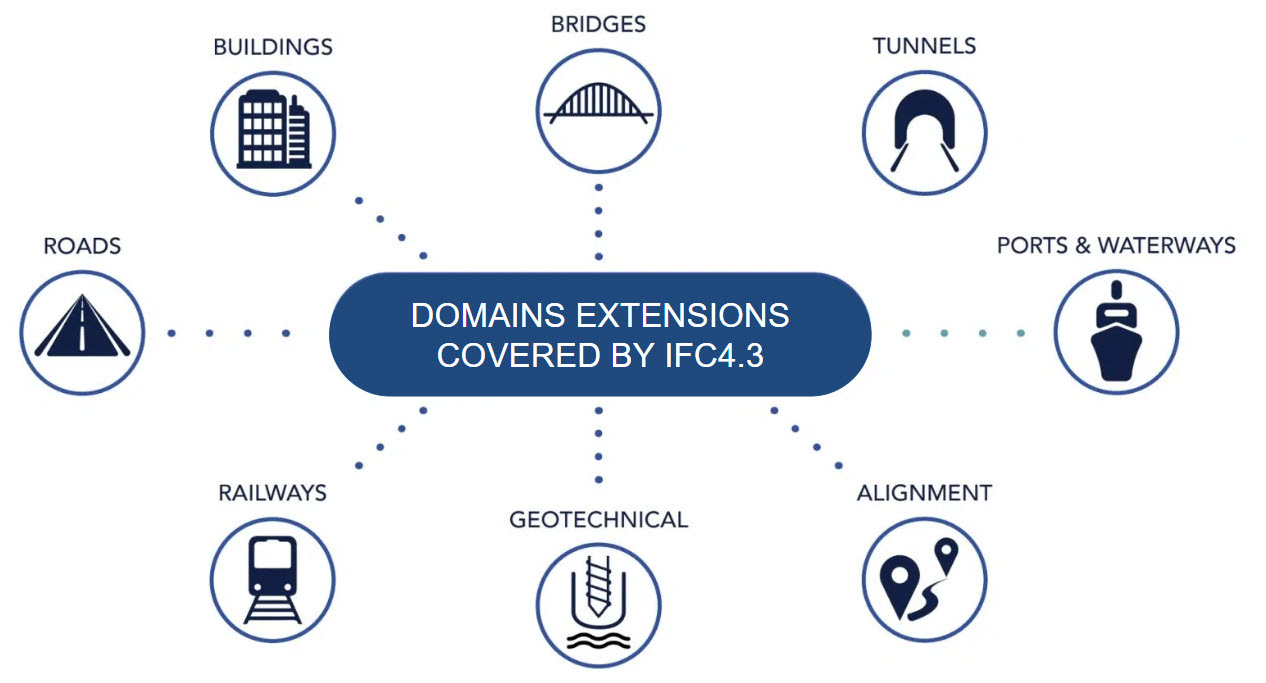

CARTOMAP utiliza el formato IFC versión 4.3 (además del formato 2x3)

IFC 4.3 es la última versión de este formato y está orientada a un mejor tratamiento de obras de ingeniería civil. La mayoría de las exportaciones actuales tratan la obra proyectada como “edificaciones” y eso desvirtúa los datos, obligando a anexar datos propios de cada aplicación cuya interpretación por terceros resulta una quimera.

El formato IFC 4.3 establece unas bases sólidas para la interpretación coherente de los datos entre el emisor y el receptor de la información en diferentes ámbitos.

Algunas extensiones del formato 4.3 están en una fase preliminar de su desarrollo

Requisitos

Se requiere tener la extensión funcional BIM y Obras de fábrica

Acceso

Desde el menú de Archivo > Exportar > BIM / IFC

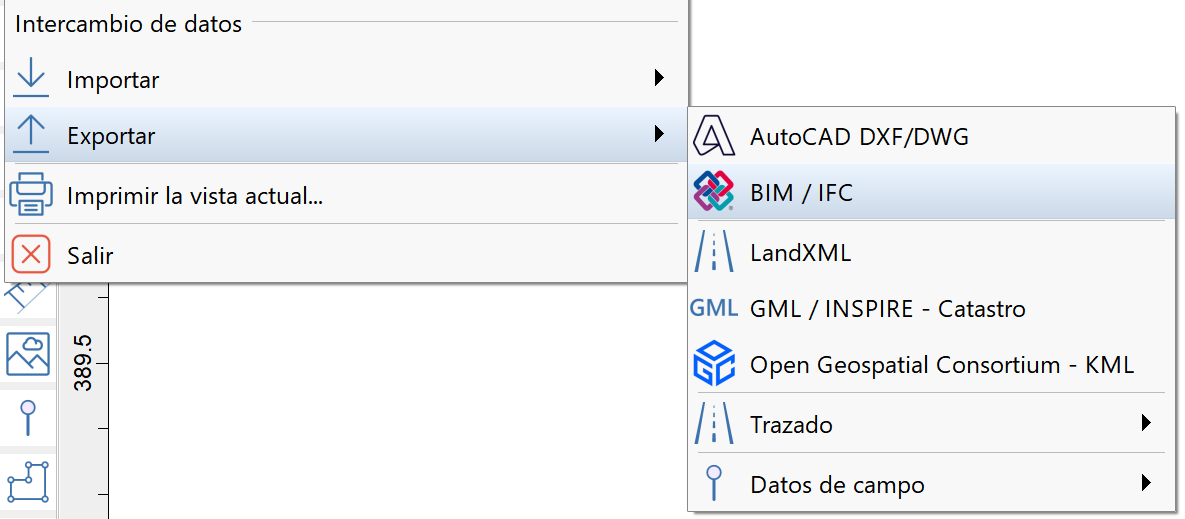

Menú de acceso a la exportación BIM

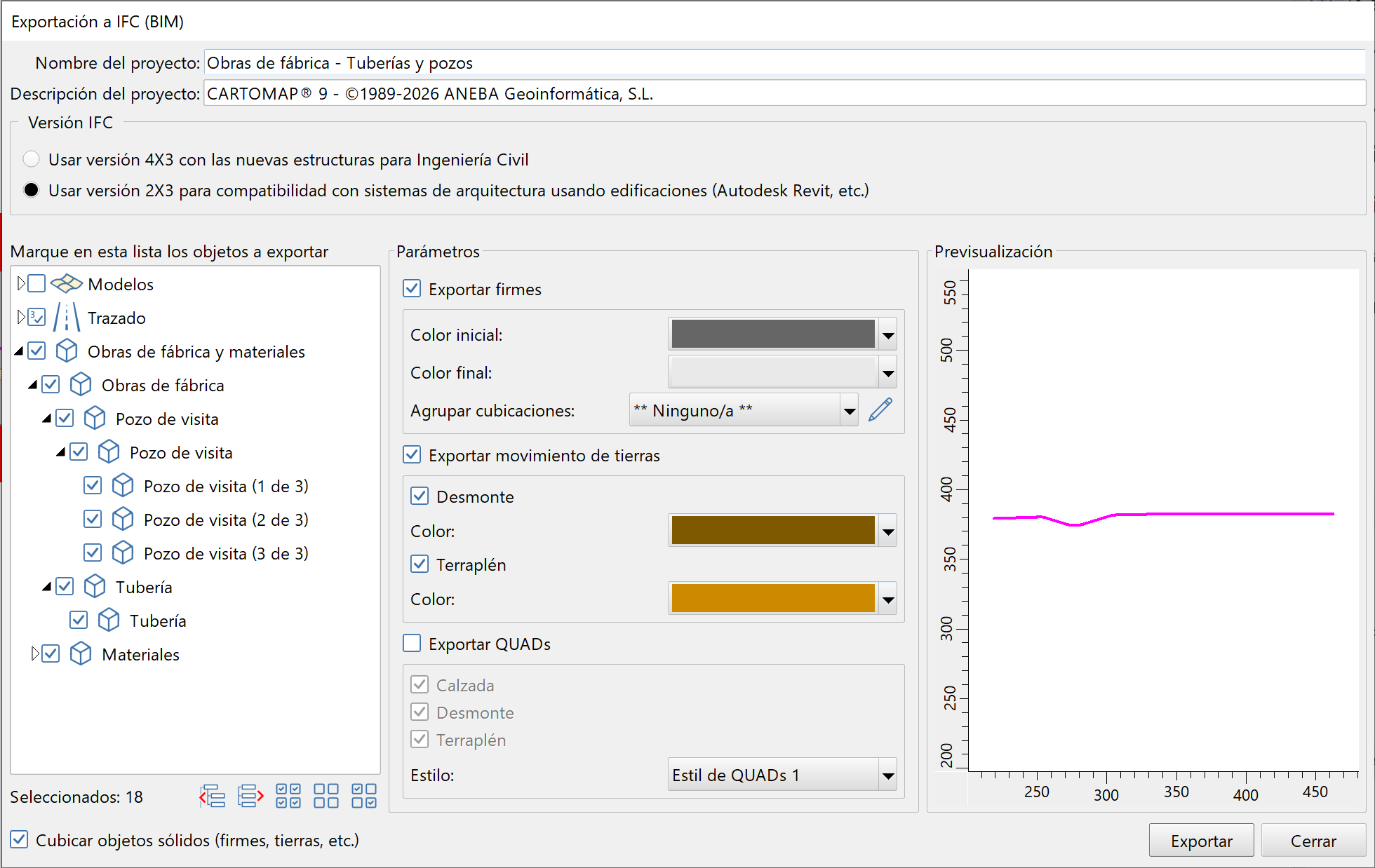

Parámetros de exportación a IFC incluyendo la versión a utilizar
