Cada OF permite definir, de forma individualizada, su zona de relleno estableciendo márgenes de trabajo, espesor sobre la OF generada y taludes de terraplén. Se tiene en cuenta el desmonte previo a la construcción de la OF y la OF proyectada, evitando solapes.

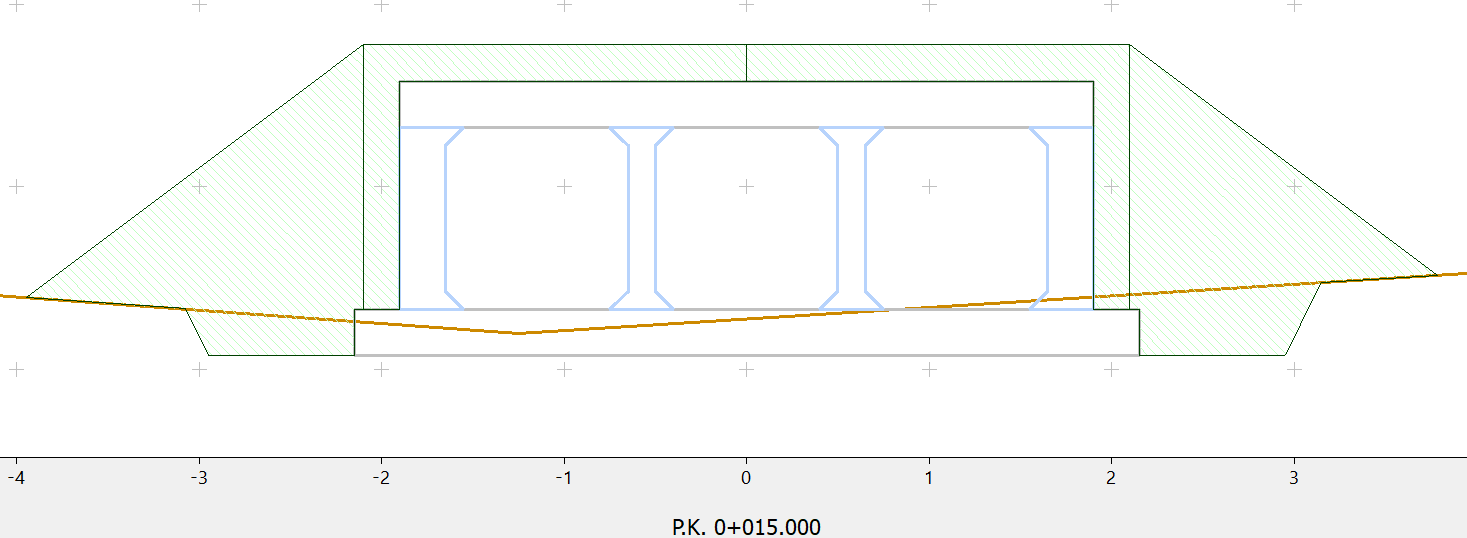

Perfil transversal de una ODT con su zona de relleno, cubriendo el desmonte no ocupado por la OF

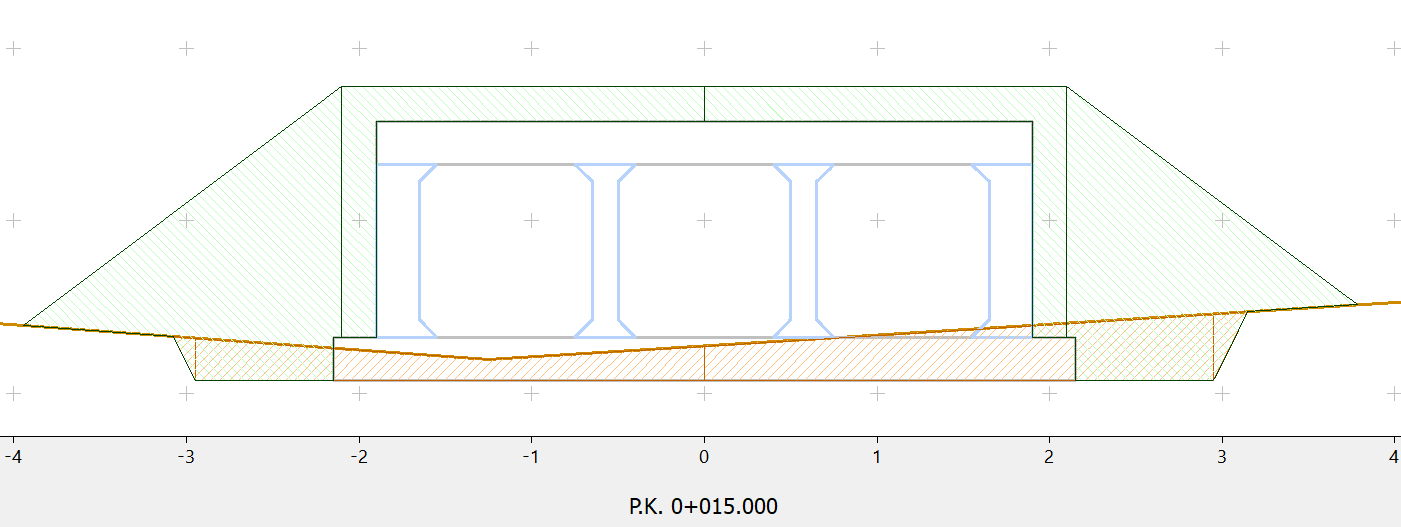

Perfil transversal de una ODT con las zonas de desmonte y relleno

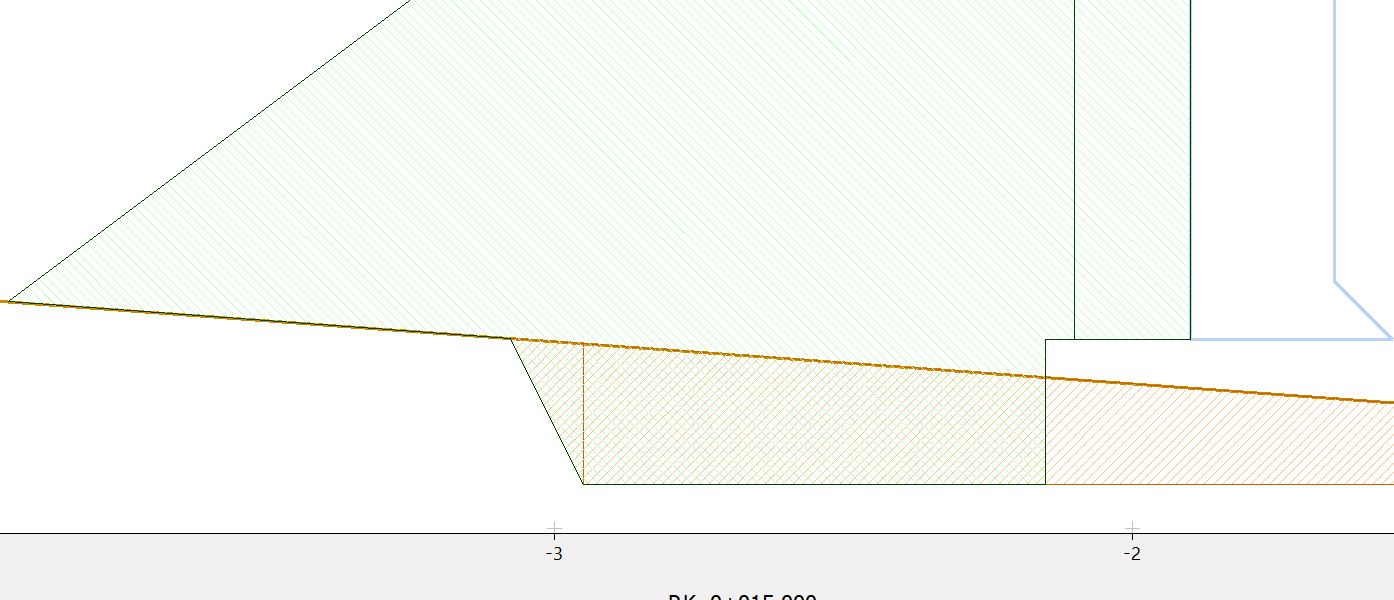

Vista en detalle del relleno en la zona de desmonte no ocupada por la OF

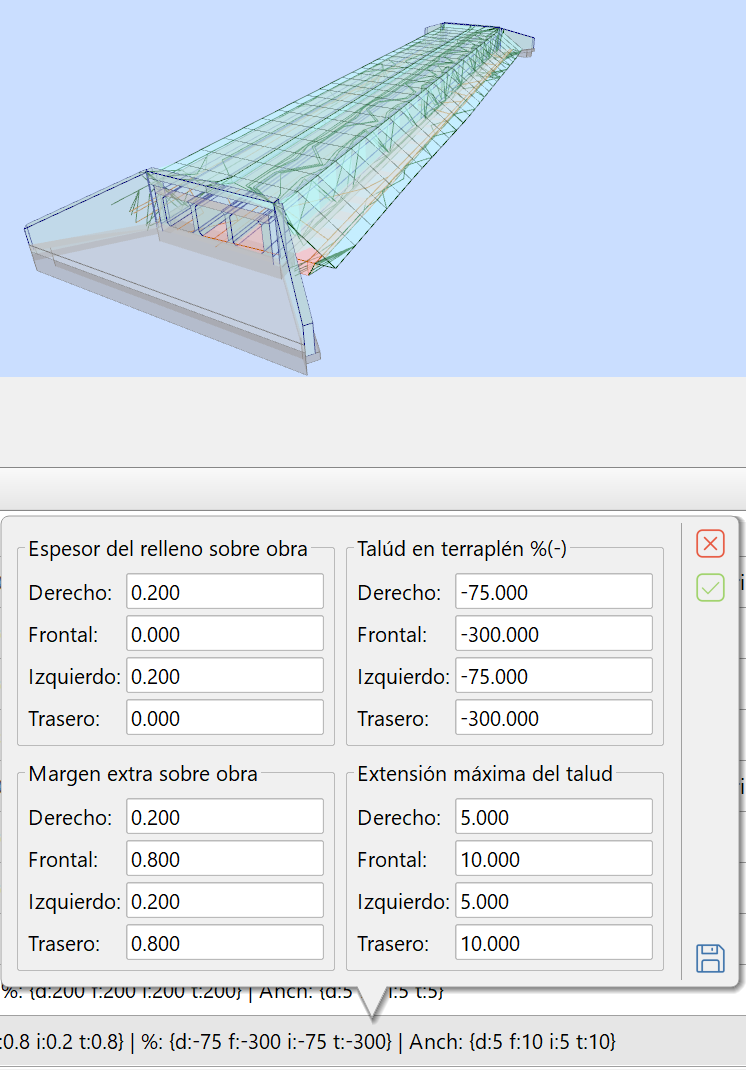

Edición de los parámetros de relleno/terraplén de una OF
La zona de relleno resultante se exporta como tal en el formato BIM/IFC y se pueden generar listados con la correspondiente volumetría.
El cálculo de QUADs tiene en consideración tanto el relleno realizado como la OF ejecutada, evitando la duplicación de cubicaciones.
