Los arcos se usan en 2D a pesar de tener cota en su centro y extremos. Los formatos DWG/DXF de hecho sólo permiten dar la cota del centro para todo el arco. En CARTOMAP se puede utilizar la cota intermedia entre los extremos, e incluso exportarlos como polilíneas 3D para solventar las limitaciones del DWG/DXF.

En el formato DWG/DXF se pueden definir arcos 3D pero para ello hay que definir un plano en el que se desarrolla ese arco y su uso no es habitual. Tenga en cuenta que no es habitual usar arcos en 3D y podría no ser compatible con otras aplicaciones.

Para facilitar su uso en tuberías o similares hemos incorporado una función específica para definir un arco 3D por 3 puntos conocidos.

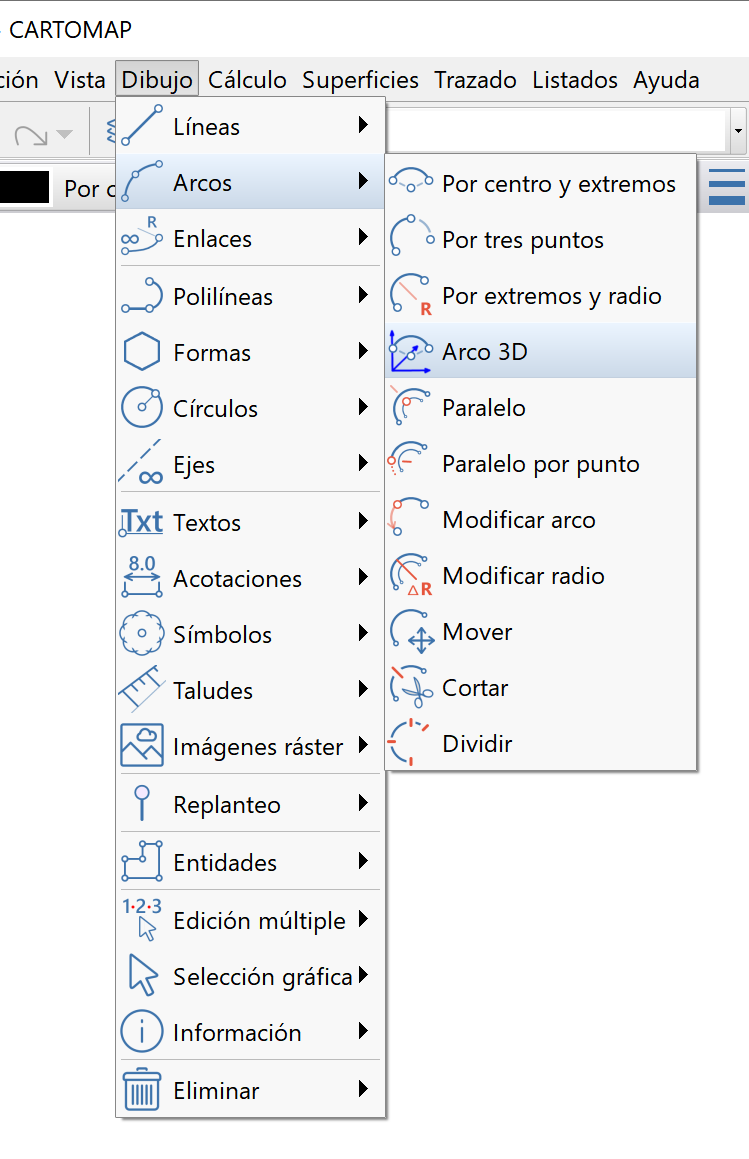

Nueva opción de Arco3D dentro del menú de dibujo de arcos

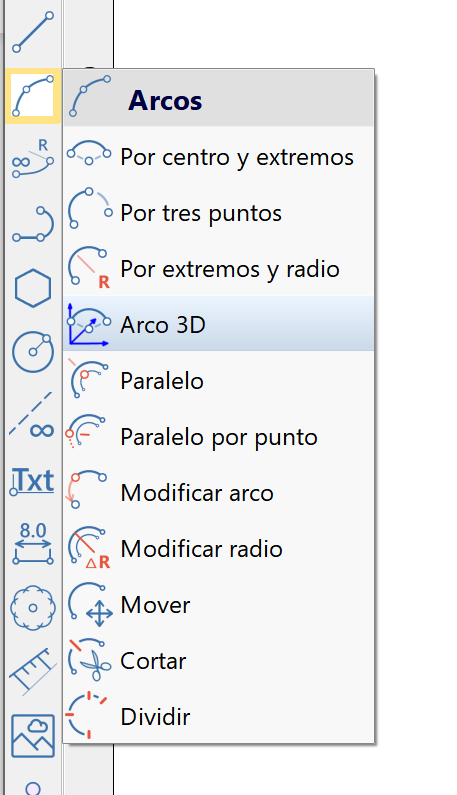

Nueva opción de Arco3D dentro de la barra de CAD

Al seleccionar esta opción aparece una pantalla que permite introducir los puntos que definen un arco 3D. Se indica el radio del centro a cada extremo pudiendo introducir otro radio distinto, en cuyo caso se  mantendrá la dirección desde el centro a cada extremo.

Definición de un arco con la misma distancia desde el centro a cada extremo

Aviso de discrepancias de la distancia del centro a cada extremo

Vista en planta con 4 arcos 3D definidos verticalmente proyectando una linea

Vista 3D con los 4 arcos claramente visibles en su desarrollo espacial

Los mismos arcos 3D exportados a DWG/DXF como arcos cada uno en su plano 3D
