Se pueden visualizar las alineaciones en planta mediante estilos diferenciados para cada eje que mostrarán los vértices, alineaciones, puntos de control y parámetros de la misma. También se pueden ver los errores, avisos e información que la comprobación de la normativa ha generado a lo largo de cada eje.

Puede acceder a esta opción desde Vista > Alineaciones…

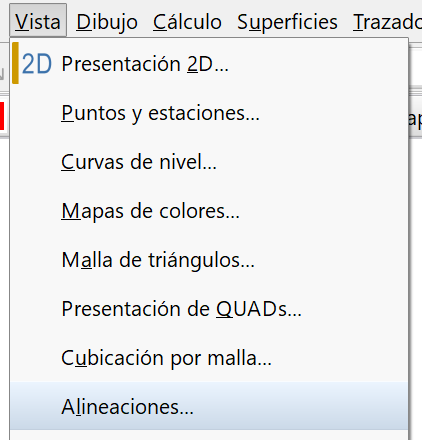

Menú de acceso a la visualización de alineaciones en planta

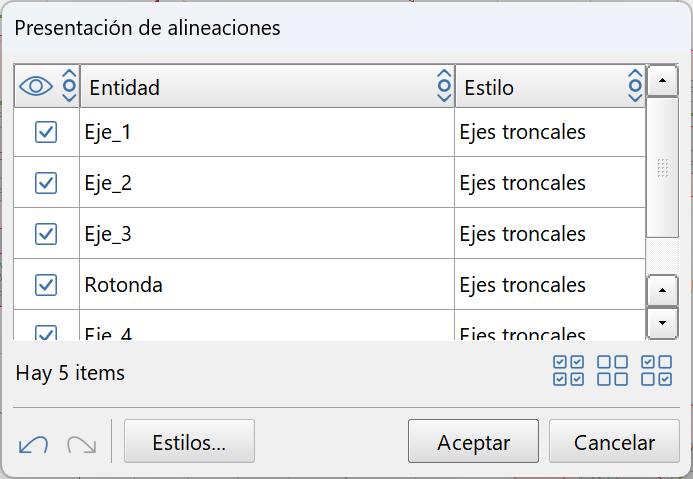

Se mostrará una pantalla desde la que podrá definir uno o más estilos de visualización de alineaciones y asignarlos a diversos ejes.

Edición de la presentación de alineaciones

Definición de estilos de presentación de alineaciones

En la pantalla de presentación de alineaciones seleccione la opción Estilos… o seleccione el icono del lápiz que aparece al posicionarse en una celda de Estilo en la tabla de presentaciones.

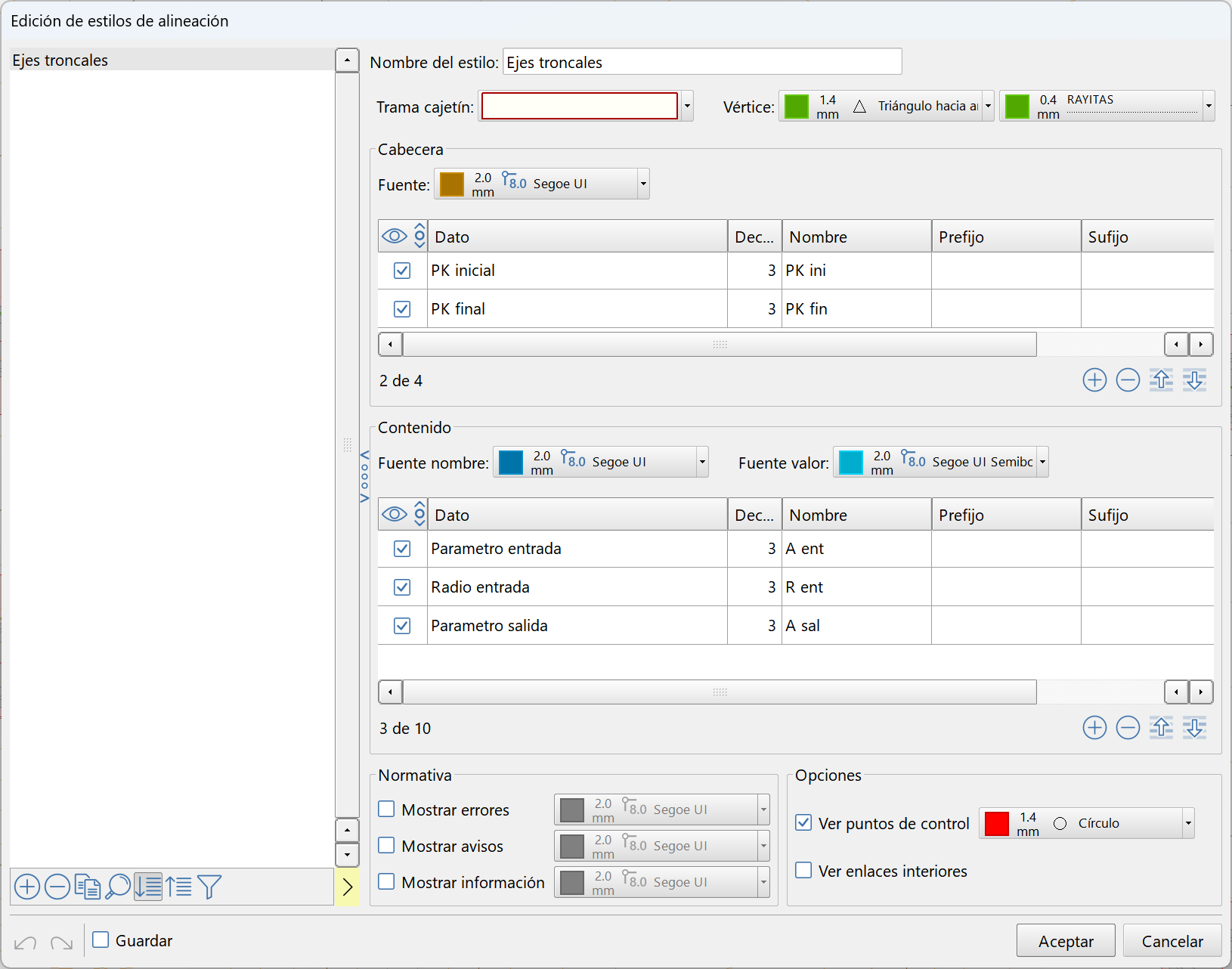

Edición de estilo de alineación

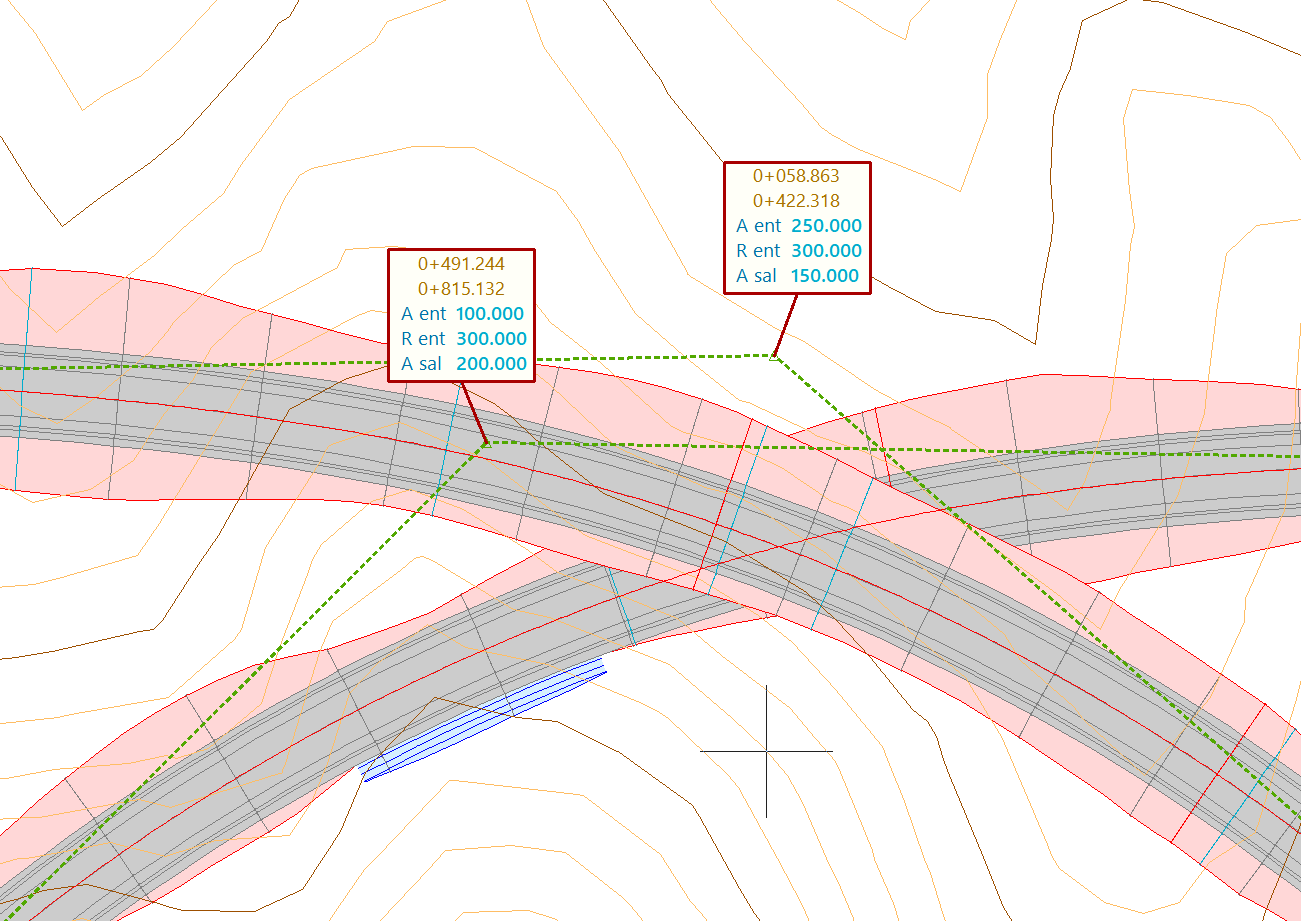

Vista de unas alineaciones sobre dos ejes

Desde esta pantalla se pueden definir diversos aspectos de la presentación:

Cajetín

Define la trama del cajetín, el vértice de la alineación y las líneas del vértice a los puntos de entrada y salida de esta.

El cajetín se posiciona automáticamente y varía su tamaño según su contenido.

Cabecera

Define el tipo de letra para los textos de la cabecera, que se mostrarán centrados en la parte superior del cajetín, hasta 5 elementos. Puede añadir distintos datos (tipo de alineación, PK de entrada/salida, etc.). Cada dato puede tener el número de decimales, prefijo y sufijo que desee. También dispone de un indicador de si será visible o no, para no tener que eliminar y volver añadir un dato que no se desea mostrar temporalmente.

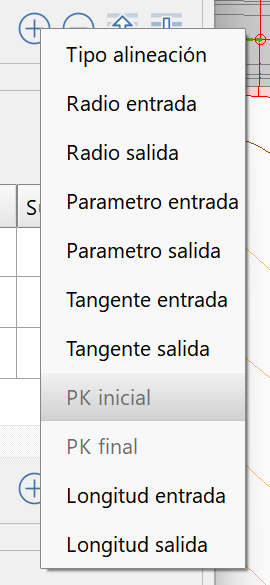

Tipos de datos para mostrar en las alineaciones

Contenido

Se pueden mostrar los datos deseados emparejados con su Nombre y Valor. Tanto el nombre como el valor tienen su tipo de letra y ambos se alinearán a su izquierda formando dos columnas. Como en la cabecera, podrá seleccionar la visibilidad, decimales, prefijo y sufijo.

Normativa

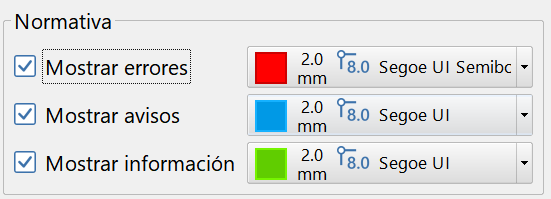

Si ha comprobado el cumplimiento de la normativa, podrá mostrar los errores, informaciones y avisos con tipos de letra diferenciados. Los datos de la normativa aparecen al pie del cajetín.

Datos del análisis de la normativa en la presentación de alineaciones

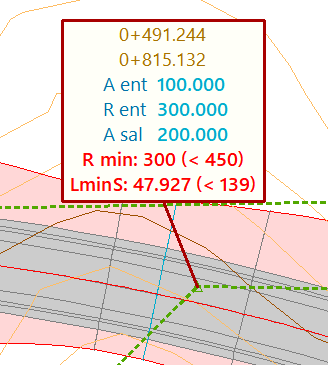

Alineación con errores por no respetar el radio mínimo
y la longitud mínima entre curvas en S

Opciones

En la presentación de alineaciones hay disponibles algunas opciones más:

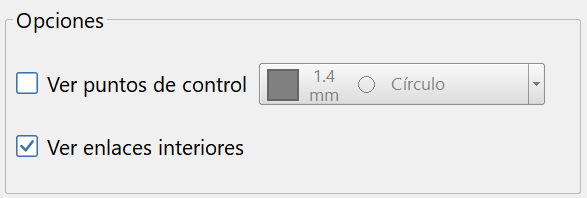

Grupo de opciones en la pantalla de estilos de alineaciones

•Para mostrar los puntos de control y poner los cajetines en el interior de las alineaciones (especialmente útil en los ejes de entronques).

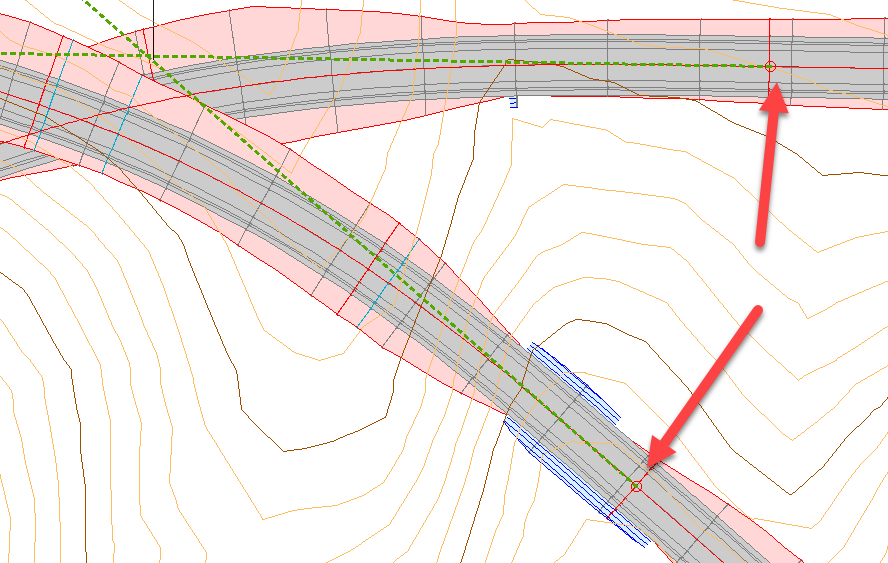

Puntos de control a la entrada/salida de las alineaciones

•Para mostrar los datos de la alineación hacia el interior del enlace, despejando el dibujo en el interior de zonas como rotondas.

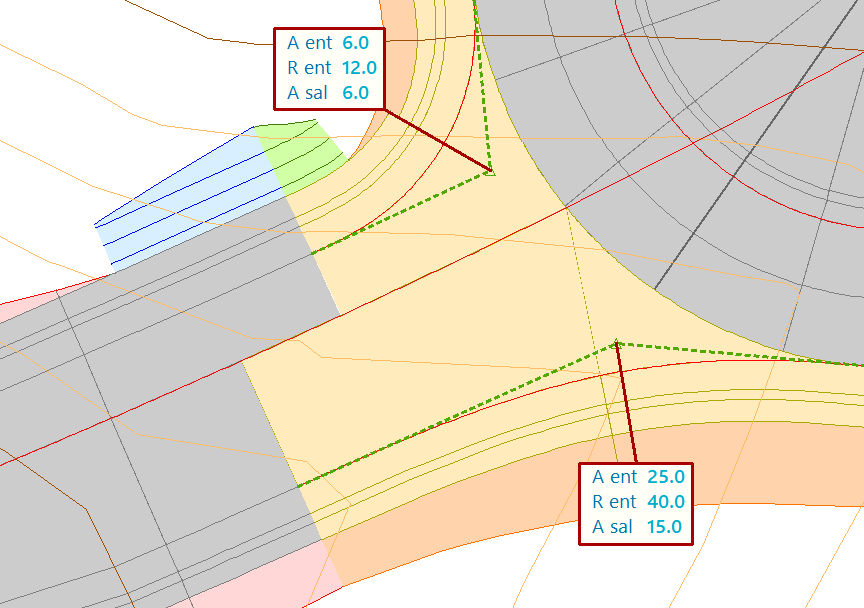

Visualización de las alineaciones con la opción Ver enlaces interiores
