<< Mostrar la tabla de contenidos >> Navegación:  Vistas > Vista 2D > Zonas > Barra superior

Esta barra está en la parte superior de la vista 2D y contiene varias zonas diferenciadas

Barra superior de la Vista 2D

Selección de atributos de los elementos seleccionados

Al seleccionar uno o más elementos gráficos, se puede cambiar su color, grosor o tipo de linea

Esta lista desplegable permite cambiar el color de los elementos seleccionados o revertirlo al de la capa a la que pertenezcan.

Selección del color, incluyendo la opción Por Capa

Esta lista desplegable permite cambiar el tipo de línea de los elementos seleccionados o revertirlo al de la capa a la que pertenezcan.

Selección del tipo de línea, incluyendo la opción Por Capa

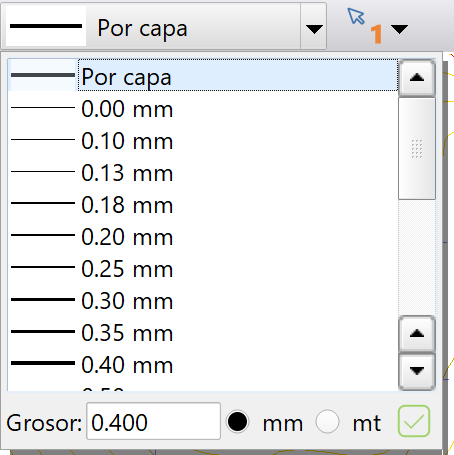

Esta lista desplegable permite cambiar el grosor de la línea de los elementos seleccionados o revertirlo al de la capa a la que pertenezcan.

Selección del grosor de la línea, incluyendo la opción Por Capa

Selector de ítems

Esta opción permite elegir la forma de seleccionar ítems gráficos.

Vea Selector de ítems

Selector de acciones sobre entidades

Esta opción permite elegir la forma de seleccionar ítems gráficos.

Vea Selector de acciones sobre entidades

Editor de modelos del terreno de malla de triángulos (F4)

Si se está viendo un modelo de malla irregular de triángulos, se activa esta opción. Al seleccionarla se cambia la zona de herramientas de captura gráfica por nuevas opciones especializadas.

Vea Editor de modelos del terreno de malla de triángulos

Herramientas de captura gráfica

En esta parte se agrupan las opciones de captura gráfica que estén activadas. Vea Herramientas de captura gráfica

Configuración de la vista y sus presentaciones
