CARTOMAP permite mejorar el acabado de los perfiles transversales coloreando las superficies de cubicación de cada perfil. Para ello, se han de seguir estos pasos:
1.En primer lugar, se han de crear los tipos de terreno, o lo que es lo mismo, definir los colores con los que se dibujará cada franja de cubicación en el perfil. Acceder al menú Trazado-Edicición de terrenos, se abrirá la ventana Edición de tipos de terreno:
2.Introducir el nombre para el tipo de terreno en el campo Terreno y pulsar añadir
.
3.Mediante los selectores de color, Terreno, Desmonte y Terraplén escoger los colores con los que se dibujarán las distintas superficies en el perfil transversal.
4.Pulsar el botón modificar
para salvar los cambios.
5.Repetir el proceso, hasta crear los distintos tipos de terreno, de acuerdo con las franjas de cubicación que se pretenda cubicar. Después de esto, pulsar Aceptar para salir de esta ventana.

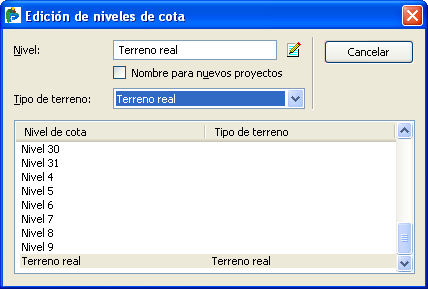

6.El siguiente paso será asociar a cada uno de los niveles de cota que intervienen en la cubicación un tipo de terreno. Para ello, acceder al menú Edición-Niveles de cota, se abrirá la ventana Edición de niveles de cota. Seleccionar los distintos niveles que van a intervenir en la cubicación y asignar a cada uno de ellos un tipo de terreno. Al acabar, pulsar Cancelar para cerrar la ventana.
7.Abrir la ventana Perfiles transversales (menú Ver-Perfiles transversales o pulsar el botón
de la barra de herrramientas Acceso rápido.
8.Pulsar el botón Presentación, se abrirá la ventana Presentación de los transversales. En el apartado Zonas de cubicación de esta ventana, activar la opción Rellenar cajeo:

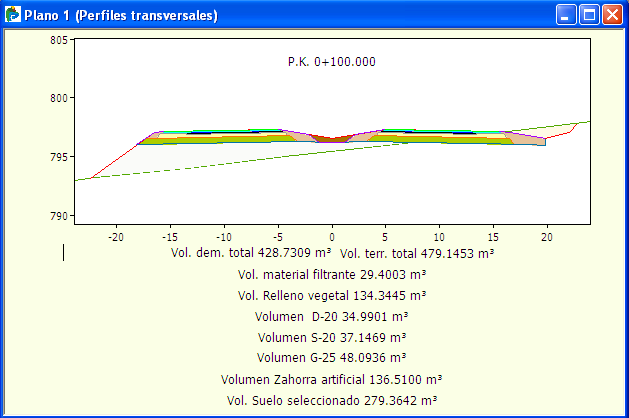

9.Por último, para que las superficies de cubicación aparezcan coloreadas, habrá que añadir a la guitarra de datos de los perfiles transversales el dato Cubicación, tantas como datos de cubicación se precisen.
