Al pulsar cualquiera de los botones

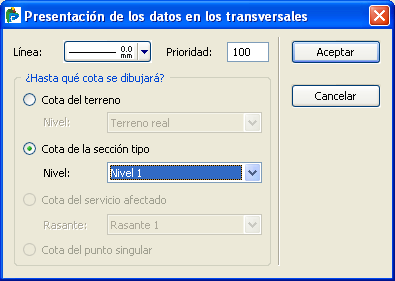

, situados a la izquierda de las opciones de la distribución transversal, se abrirá la ventana Presentación de los datos en los transversales. Desde esta ventana se configura la presentación de las líneas verticales que señalan los puntos que se corresponden con dato seleccionado sobre el perfil.
Línea: Control de línea desde el que seleccionar el color y tipo de línea con el que se marcará el tipo de dato seleccionado sobre el perfil.
Prioridad: Campo para introducir una prioridad para este tipo de dato. Las prioridades sólo se tendrán en cuenta si la opción Evitar el solape de datos de la ventana Perfiles transversales está activada.
¿Hasta qué cota se dibujará?: Las siguientes opciones permiten definir hasta qué cota se va a dibujar la línea vertical que, partiendo de la base del perfil, materializa el punto en el transversal. En el caso de tratarse de la opción Cálculo-Generación de puntos transversalmente a un eje el elemento seleccionado será aquel del que se tome la cota de los puntos a generar. Las opciones posibles son:
Cota del terreno: Si se activa esta opción, la línea vertical se dibujará hasta alcanzar la cota del MDT que tenga asociado el nivel de cota seleccionado en la lista adjunta.
Cota de la sección tipo: Si se activa esta opción, la línea vertical se dibujará hasta alcanzar la cota de la sección tipo en el nivel seleccionado en la lista adjunta.
Cota del servicio afectado: Esta opción únicamente se activa cuando en la ventana Distribución de datos transversalmente al eje se activa la opción Servicios afectados. Si se activa, la línea vertical que marca estos servicios se dibujará hasta una determinada rasante de los mismos. Esta será la que se escoja mediante la lista de selección adjunta.
Cota del punto singular: Esta opción únicamente se activa cuando en la ventana Distribución de datos transversalmente al eje se activa la opción Puntos singulares transversalmente. Hace que la línea vertical que marca dichos puntos sobre el perfil alcance la cota del punto que señala.
Ver también...
Trazado en alzado:Perfil transversal
Obtención de perfiles transversales
