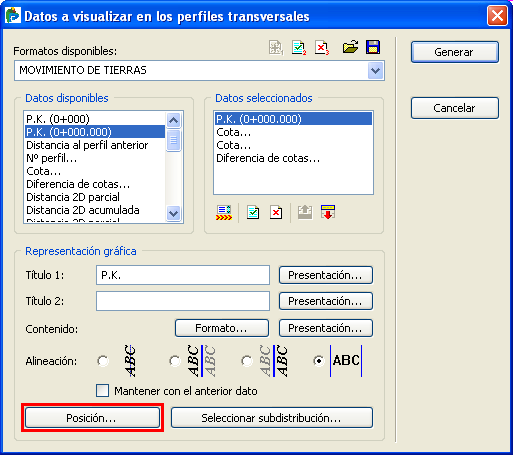

Algunos de los datos de los perfiles transversales son únicos para cada perfil  (PK, Nº de perfil, volumen,…), CARTOMAP permite situar estos datos en cualquier parte de la ventana, es decir, se pueden colocar fuera de la zona de datos o guitarra del perfil. Al añadir cualquiera de ellos a la lista de Datos selecionados se activa el botón Posición, en la ventana Datos a visualizar en los perfiles transversales:

Al pulsar este botón se abre la ventana Posición del dato, desde ella el usuario puede configurar la posición que ha de ocupar el dato en la ventana de cada perfil transversal :

Dentro de la zona de datos, esta opción aparece seleccionada por defecto, hace que el dato se sitúe en la parte inferior de la ventana, dentro de la zona de datos o guitarra, según el orden establecido en la lista Datos seleccionados de la ventana Datos a visualizar en los perfiles transversales.

Fuera de la zona de datos, permite situar el dato en cualquier zona del perfil. La posición exacta del mismo dependerá de las opciones de desplazamiento señaladas:

Posición relativa en el eje de distancia, las opciones posibles son:

a la izquierda de la guitarra

a la izquierda del perfil,

centrada con el eje

a la derecha del perfil

Desplazamiento: En este campo se puede introducir un desplazamiento respecto a la posición indicada, bien en valor absoluto o relativo a la dimensión del perfil .

Posición relativa en el eje de cotas, las opciones posibles son:

parte inferior del perfil

centrado con el perfil

parte superior del perfil

Desplazamiento: En este campo se puede introducir un desplazamiento respecto a la posición indicada, bien en valor absoluto o relativo a la dimensión del perfil .
