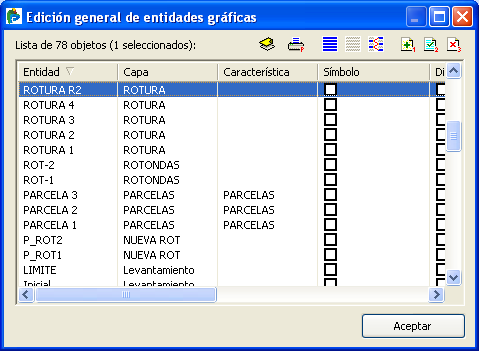

Edición-Entidades: Al activar esta opción se abre la ventana Edición general de entidades gráficas, en ella aparece una lista de todas las entidades del archivo:
|
Una entidad agrupa distintos elementos gráficos de modo que estos se pueden gestionar como un único objeto. Por ejemplo, una entidad puede contener los distintos ítems gráficos (sucesión de líneas, arcos y/o clotoides) que forman parte del trazado en planta de un eje, confiriendo a los mismos el carácter de unidad. |
Al acceder a esta ventana aparece seleccionada la entidad actual, aquella en la que se almacenarán todos los elementos gráficos que se vayan añadiendo al dibujo, salvo puntos y estaciones que se guardan directamente en la capa actual. Esta entidad es la que se muestra en la lista de entidades de la barra de herramientas Principal:
|
Por defecto, al abrir un archivo nuevo, se crea la entidad Inicial. Esta entidad, al igual que sucede con la capa Levantamiento, no puede ser eliminada, aunque si se puede renombrar. |
Las entidades se pueden crear, bien desde esta ventana pulsando el botón añadir
, se abrirá la ventana Edición de entidad gráfica, o desde la barra de herramientas Pincipal, reescribiendo el nombre de la nueva entidad sobre la entidad actual y pulsando Intro, la entidad quedará guardada en la capa actual.
Para eliminar una o varias entidades, se han de seleccionar en la ventana Edición general de entidades y pulsar después el botón
o la tecla Supr. Las entidades seleccionadas serán eliminadas junto con todo su contenido.
|
También se puede eliminar una entidad accediendo a la ventana Edición de entidad gráfica desde la barra de herramientas Principal. Únicamente si se accede a ella desde esta vía aparece en la misma el botón Eliminar. Al pulsarlo se borrará la entidad y todo su contenido. |
