Anterior| Referencia > Trazado > Siguiente Edición de rasantes |
Esta opción permite generar, modificar o eliminar las rasantes a considerar en un eje de trazado. Las rasantes están compuestas por tramos de recta y acuerdos parabólicos y determinan el trazado altimétrico definiendo la cota en cada uno de los PKs del trazado.
A cada entidad se le pueden definir hasta 32 rasantes, que proporcionan la cota a los tramos de la sección tipo, en el momento del cálculo de la geometría del trazado mediante los QUADs. Para más información acerca de edición de secciones tipo, consulte el siguiente capítulo de este manual. Se puede crear una rasante sin ningún tramo definido, esto implica que las cotas de la rasante serán las del modelo digital del terreno en un determinado nivel y, si se desea, a una determinada distancia del eje y/o profundidad del eje.
|
Para acceder a la edición de rasantes es conveniente estar visualizando una ventana del tipo Perfil longitudinal, ya que es la vista en la que se van a poder realizar las modificaciones gráficas de la rasante. |

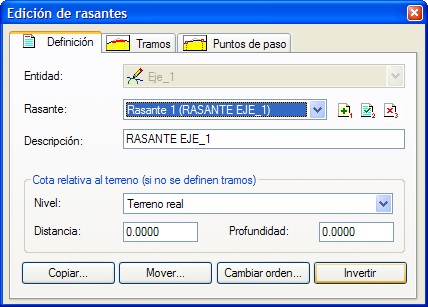

Al seleccionar la opción Trazado-Edición de rasantes se abre la ventana Edición de rasantes:
En esta ventana aparecen tres pestañas:
