Diagrama de masas

El diagrama de masas o curva de transporte de tierras se obtiene del cálculo de los volúmenes de las tierras de una obra, permite realizar un estudio para determinar como se realiza el reparto de tierras en desmonte y terraplén a lo largo de la traza, así como los lugares en los que se ha de centralizar el transporte de dicho material.

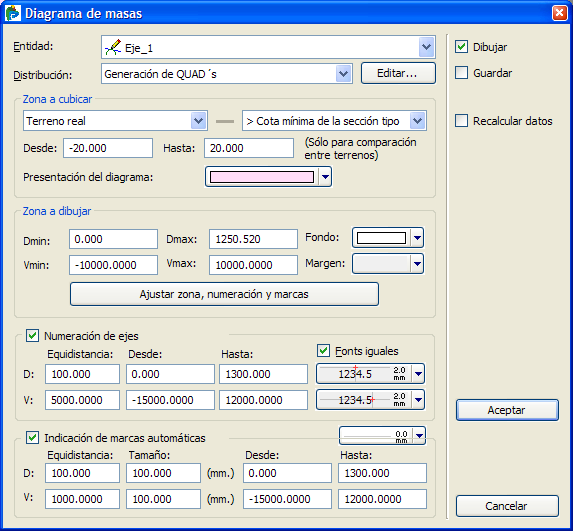

En el diagrama de masas, el eje de las X representa las distancias al origen y el eje de las Y representa los volúmenes de tierras movidos, desmonte para valores positivos y terraplén para los negativos. Se accede a la opción desde el menú Ver-Diagrama de masas, al hacerlo se abre la ventana Presentación del diagrama de masas, en ella aparecen los siguientes campos:

clip1147

Entidad: Lista de selección simple que permite escoger la entidad en la que se ha definido el eje del cual se quiere generar el diagrama de masas.

Distribución: Lista de selección que permite escoger la distribución longitudinal que se usará para generar el diagrama de masas. El botón Editar, situado a la derecha de la lista, permite editar o crear una nueva distribución longitudinal.

Zona a cubicar: En este apartado se encuentran dos listas de selección que permiten escoger los niveles de cota a los que están ligados los elementos a cubicar, ya sean modelos digitales del terreno o tramos de sección tipo.

Los campos Desde y Hasta permiten delimitar la zona a cubicar cuando los niveles de cota seleccionados están asociados a sendos modelos digitales del terreno. Si alguno de los niveles hace referencia a tramos de sección tipo, la franja de terreno delimitada en estos campos no se tendrá en cuenta.

Presentación del diagrama: En este apartado aparecen un selector de tipo de línea que permite al usuario escoger el color y tipo de línea con el que se dibujará el diagrama de masas,

Zona a dibujar: Los campos Dmin, Dmáx, Vmin y Vmáx permiten introducir las distancias al origen mínima y máxima así como el rango de volúmenes a mostrar en el diagrama de masas. Los botones Fondo y Margen permiten seleccionar respectivamente el tipo de trama y color del fondo y el margen del diagrama de masas.

Ajustar numeración y marcas: Al pulsar este botón, los valores Desde y Hasta de lo11111110s apartados Numeración de ejes e Indicación de marcas automáticas (siempre que estas opciones estén activadas) toman los valores introducidos en el apartado Zona a dibujar, Dmin-Dmax y Vmin-Vmax.

Numeración de ejes: Activada esta opción se numerarán los ejes de distancia al origen y cota con la equidistancia e intervalo indicados para cada uno de ellos. Los controles de texto permiten dar formato a la numeración de los ejes. Si el indicador Fonts iguales está activado, al modificar cualquier parámetro del tipo de letra de la numeración de uno de los ejes, el otro adoptará automáticamente los mismos valores.

Indicación de marcas automáticas: Activada esta opción, se dibujarán marcas de posicionamiento, con la equidistancia y tamaño y en los intervalos indicados en los campos correspondientes, sobre el dibujo gráfico del perfil. El control de marca permite seleccionar el estilo y color de la marca.

Dibujar: Permite la representación del perfil diagrama de masas en pantalla. Si esta opción no está activada, no se dibujará.

Guardar: Permite guardar la configuración definida en esta ventana para todos los archivos de CARTOMAP que se realicen a posteriori.

Recalcular datos: Permite regenerar automáticamente el perfil al acceder a las ventana de edición del mismo. Para que aparezca siempre activada o desactivada por defecto,.se ha de activar o no esta opción y también activar Guardar (esta opción aparece justo encima de la anterior) y pulsar el botón Aceptar de de esta ventana.
