Cubicación por malla

Esta opción permite realizar el cálculo de una cubicación (superficie y volumen) entre dos modelos digitales del terreno mediante el método de malla cuadrada. El cálculo se realiza comparando prismas de bases cuadradas con las cotas de los vértices correspondientes a cada modelo digital.

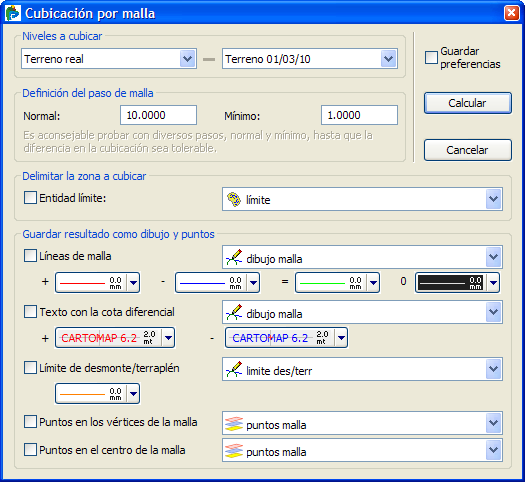

Al seleccionar esta opción, aparecerá la ventana Cubicación por malla:

clip1171

Niveles a cubicar: Listas desplegables para seleccionar los niveles asociados a los modelos digitales a comparar.

Definición del paso de malla: Permite determinar el tamaño máximo (Normal) de los prismas para realizar el cálculo y el límite de precisión del cálculo con el tamaño Mínimo de los mismos. En un principio, se generan prismas de base igual al valor de paso Normal, en las zonas de paso de desmonte a terraplén y límites de cubicación, cuando el prisma de paso Normal sea demasiado grande, se dividirá en cuatro nuevos prismas, de modo que la base de cada uno de estos sea la mitad de la inicial. Si estos prismas siguen siendo grandes para la zona, se irán dividiendo sucesivamente en otros 4, hasta ajustar su tamaño a la zona y valor de arista mas próximo al valor indicado como paso Mínimo.

Normal: Tamaño máximo de los prismas para realizar el cálculo.

Mínimo: Tamaño mínimo de los prismas, al que se llegará en las zonas de cambio de desmonte a terraplén y de fin del MDT, permite afinar el cálculo de volúmenes.

CTM

Es aconsejable probar con diversos valores para los pasos de malla Normal y Mínimo, hasta que las diferencias en los resultados no sean considerables.

Delimitar la zona a cubicar: Permite ajustar el cálculo de la cubicación limitando la superficie a cubicar por la encerrada dentro de la entidad indicada mediante la lista de selección adjunta al campo.

Guardar resultado como dibujo y puntos:

Líneas de malla: Permite seleccionar una entidad en la que se guardará el dibujo de la malla resultante de la cubicación. Al dibujar la malla, se representan en diferentes colores las zonas que no han sufrido cambios, las zonas de desmonte y las de terraplén. Estos colores son los elegidos por el usuario mediante los selectores de tipo de línea situados junto a la opción. El primer selector (+) permite modificar el tipo de línea con el que se dibujarán las bases de los prismas en zonas de desmonte, el segundo (-) el de las zonas de terraplén, el tercero (=) las zonas donde los modelos digitales son iguales y el último, (0), zonas donde no hay modelo:

__img214

Texto con la cota diferencial: Al activar está opción se genera un texto en el centro de las bases de cada uno de los prismas indicando la diferencia de cota en ese punto entre ambos modelos. Los selectores de tipo de texto que aparecen en este apartado permiten escoger el tipo de texto y color con el que se rotularán los textos de las zonas de desmonte (+) y terraplén (-). El tamaño de los textos viene dado por los pasos de malla, la altura de cada texto es 1/5 del tamaño de la base del prisma sobre el que se genera.

embim111

Limite de desmonte/terraplén: Al activar esta opción se dibujarán, en la entidad seleccionada en la lista adjunta, las líneas de paso de desmonte a terraplén entre ambos mdt´s. El selector de tipo de línea adjunto a este apartado permite escoger el tipo de línea y color con el que se dibujarán estas líneas:

embim112

Puntos en  los vértices de la malla: Al activar esta opción se creará un punto en cada uno de los vértices de la malla de cubicación, la cota de cada punto se corresponderá con la altura del prisma en cada vértice. Estos puntos se guardarán en la capa seleccionada mediante el selector de capa adjunto a la opción.

Puntos en el centro de la malla: Al activar esta opción se creará un punto en el centro de cada prisma de la malla de cubicación, la cota de cada uno de estos puntos será la diferencia de cota entre ambos mdt´s en ese punto. Los puntos generados se guardarán en la capa seleccionada mediante el selecto de capa adjunto a la opción.

CTM

Todos los selectores de entidad y capa que aparecen en la ventana permiten escoger una entidad/capa ya existentes en el archivo o bien crear directamente una nueva destinada a este fin. Para hacer esto último basta con sobrescribir sobre este campo el nuevo nombre para la entidad o capa a crear, al realizar el cálculo se creará automáticamente. En el caso de las entidades se crearán en la capa activa en el momento de realizar el cálculo.

Guardar preferencias: Al activar está opción se guardarán en el PC los parámetros configurados en ese momento para cada elemento, permaneciendo activos para futuros trabajos hasta tanto no se modifiquen y active nuevamente esta opción al realizar un nuevo cálculo.

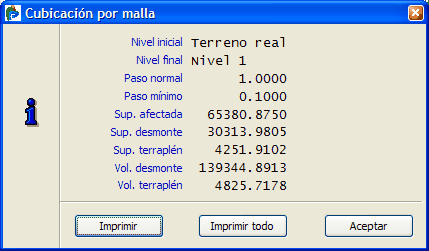

Calcular: Al pulsar este botón se realizará el cálculo de acuerdo con los parámetros establecidos. Una vez concluido, CARTOMAP mostrará un informe detallado con los datos de la cubicación:

clip1172

Si se pulsa el botón Imprimir se abrirá una ventana de Listado en la que quedará reflejado el resultado obtenido. Si se pulsa Imprimir todo, al realizar una nueva cubicación con nuevos parámetros, no aparecerá esta ventana de información, el resultado de la cubicación se añadirá automáticamente a la ventana de Listado previamente generada.
