La traza de un eje puede estar formada por distintas combinaciones de elementos gráficos. Estos elementos se pueden definir de forma gráfica, analítica o leyendo su definición de un archivo ASCII.
|
Se deben utilizar elementos simples para la definición de un trazado, es decir, líneas, arcos y/o clotoides. Asimismo, se debe utilizar una única entidad para su definición, es decir, todos los elementos, y sólo estos, deben estar contenidos en una misma entidad creada a tal efecto. |
Cuando se editan los elementos que forman un trazado éste puede perder la continuidad. Por ejemplo, al insertar un arco entre dos líneas, puede suceder que no se reconozcan como parte del trazado los elementos definidios a partir del arco. Para solucionar este problema, CARTOMAP cuenta con la opción Inicio de trazado (menú Dibujo-Varios-Entidades-Inicio de trazado o pulsando el botón
de la barra de herramientas Dibujo-Entidades), al activar esta opción, y señalar uno de los extremos del trazado éste se recalculará. Esta opción también permite cambiar el PK de inicio del eje, ya que se considerará como inicio del mismo el extremo señalado.

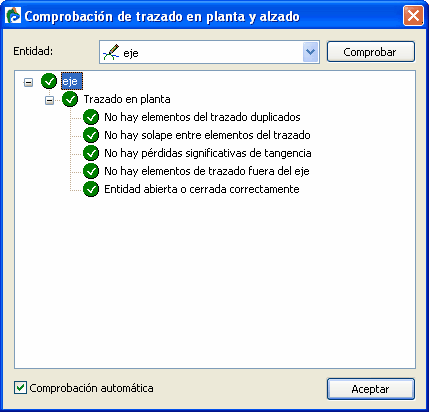

La opción del menú Trazado-Comprobación del trazado (F12) permite comprobar automáticamente pérdidas de tangencia, solapes, tramos dúplicados,.. etc.
Ver también...
Definición gráfica de un trazado
Definición analítica de un trazado
