CAD

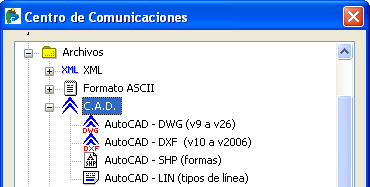

Bajo esta opción se agrupan distintos archivos de CAD. El formato DXF (Drawing interchange format, formato de intercambio de archivos) es el de uso más común, ya que permite compartir cualquier dibujo con otros usuarios que utilicen normalmente programas de CAD. Se trata de un archivo de texto o binario que contiene información de dibujo que es legible por otros programas CAD.

Aparte de este formato, se encuentan en este apartado otros tres formatos própios de AutoCAD, DWG, LIN y SHP

clip0627

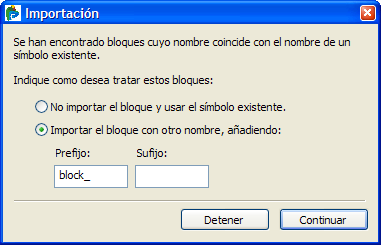

Los los elementos de tipo bloque contenidos en archivos DXF/DWG pasan a CARTOMAP como entidades de tipo símbolo. Al importar datos de un archivo DWG o DXF a un archivo de CARTOMAP, si se encuentra un bloque cuyo nombre ya está asignado a un símbolo del archivo de CARTOMAP la aplicación muestra una ventana con las distintas posibilidades: no importar el bloque duplicado, importarlo con otro nombre o detener el proceso de importación:

clip1178
