Se mejora la presentación de QUAD mediante el uso de estilos tanto para el conjunto de QUADs como para cada nivel. De esta forma se pueden diferenciar las presentaciones de diferentes ejes y de los niveles que se desee mostrar.

Se accede desde la opción Vista > Presentación de QUADs… y aparece una pantalla desde la que se puede seleccionar, para cada entidad de trazado, si es visible y el estilo de presentación de QUADs.

Puede editar los estilos de presentación de QUADs con la opción Estilos… También puede acceder editando el contenido de la celda de estilo de una determinada entidad.

Si selecciona múltiples entidades podrá cambiar la visibilidad y el estilo para todas ellas.

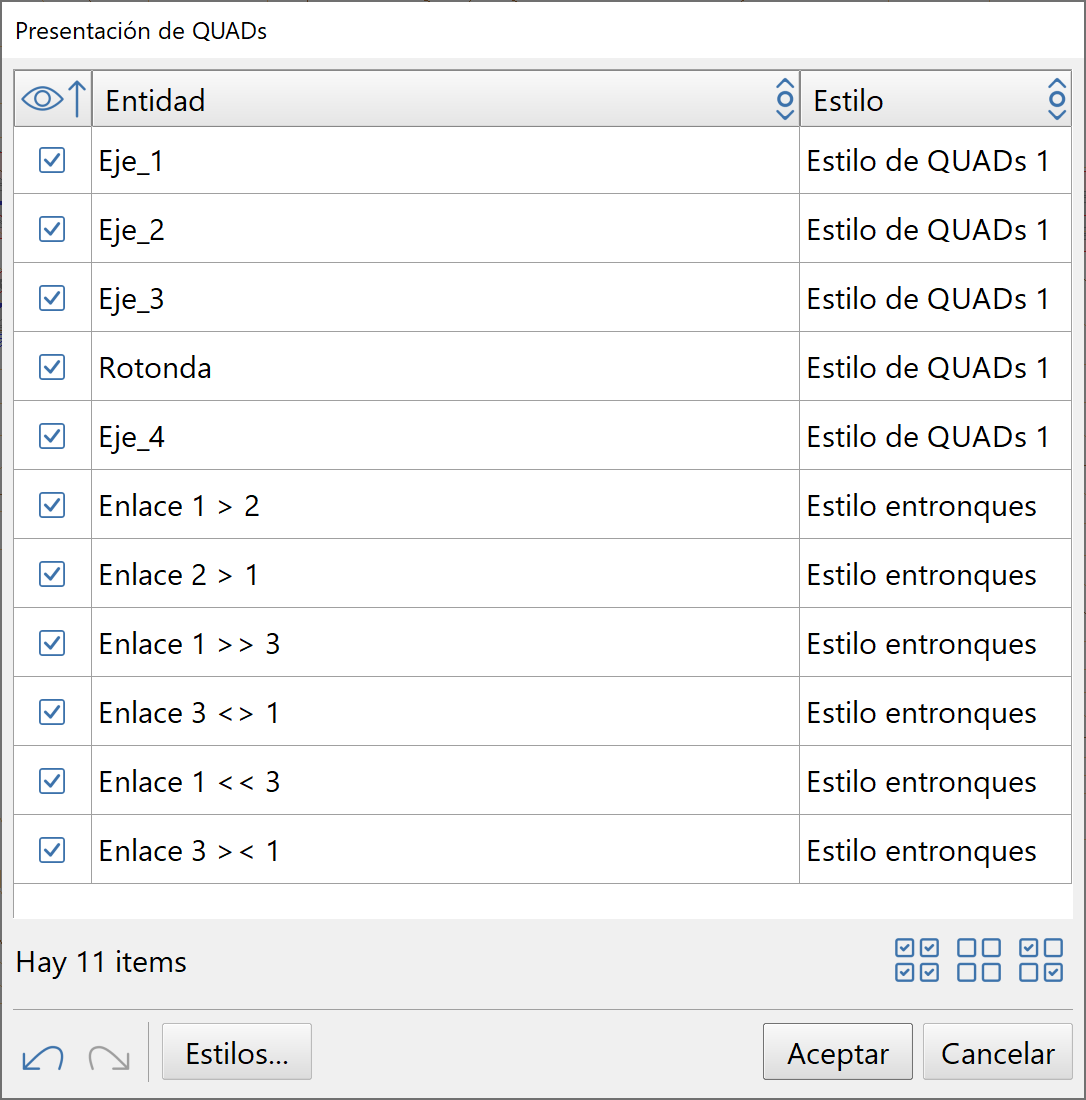

Edición de las presentaciones de QUADs sobre varias entidades

Estilos de presentación de QUADs

Los estilos de presentación de QUADs permiten definir qué niveles se mostrarán, y el estilo de presentación para cada nivel. También se puede indicar varios atributos:

•Usar texturas de la sección tipo: Si la sección tipo tiene texturas asignadas en los QUADs que se mostrarán, estos se dibujan con esa textura.

•Sin relleno: Sólo se dibujan las líneas que delimitan cada QUAD sin relleno en su interior.

•Mostrar QUADs agrupados: Sólo se dibujan las líneas transversales en los puntos singulares del cálculo de los QUADs.

•Usar línea transversal de la distribución de QUADs: Si se muestran los QUADs agrupados, esta opción muestra las líneas transversales con el mismo tipo de línea definido en la distribución usada al generar los QUADs.

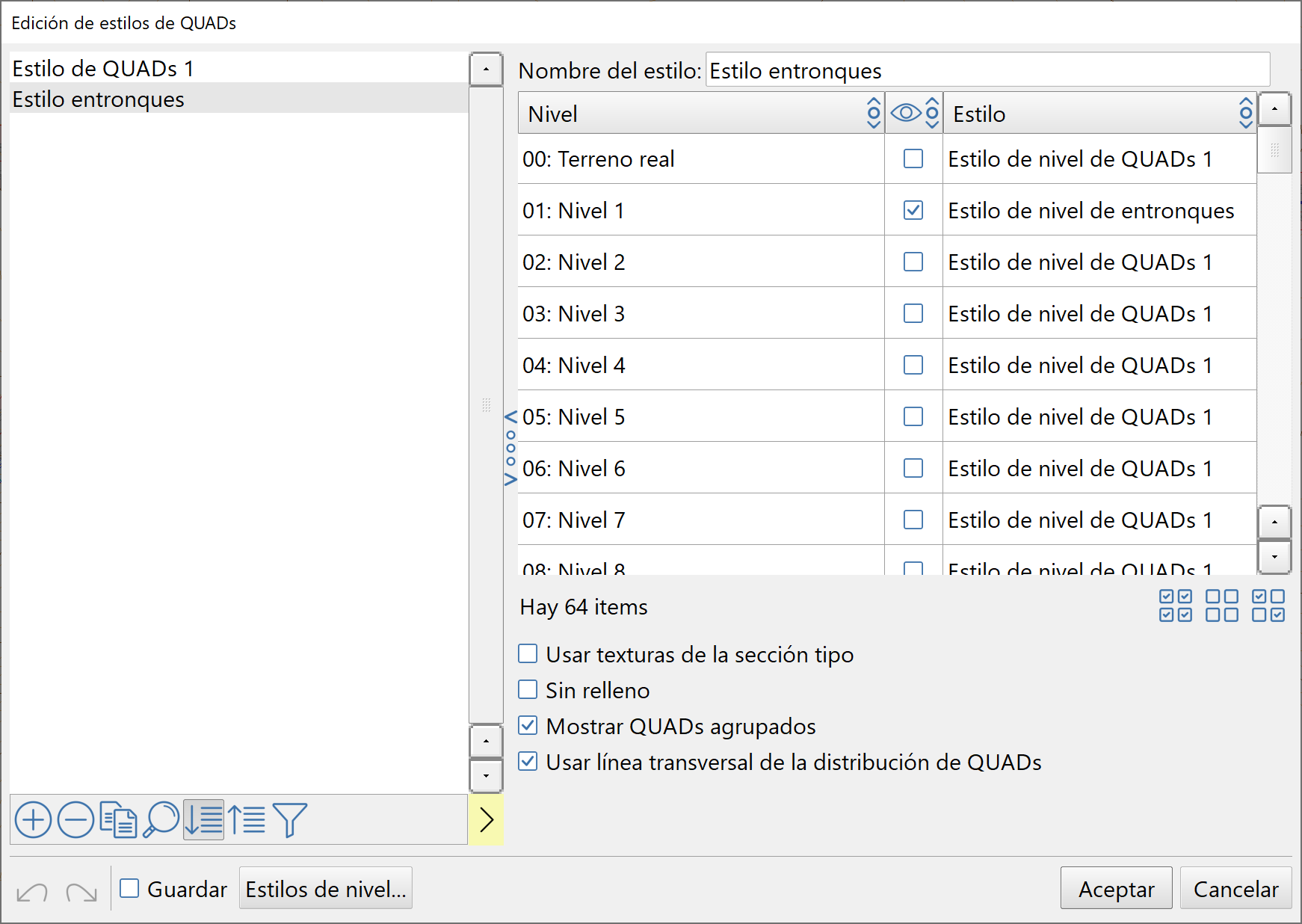

Edición de estilos de QUADs

Estilos de presentación de niveles de QUADs

Cada nivel se puede representar con un estilo diferenciado, permitiendo resaltar determinados niveles. Se puede indicar una determinada textura para las zonas de calzada, desmonte y terraplén y también para la presentación de tuberías en las vistas 3D.

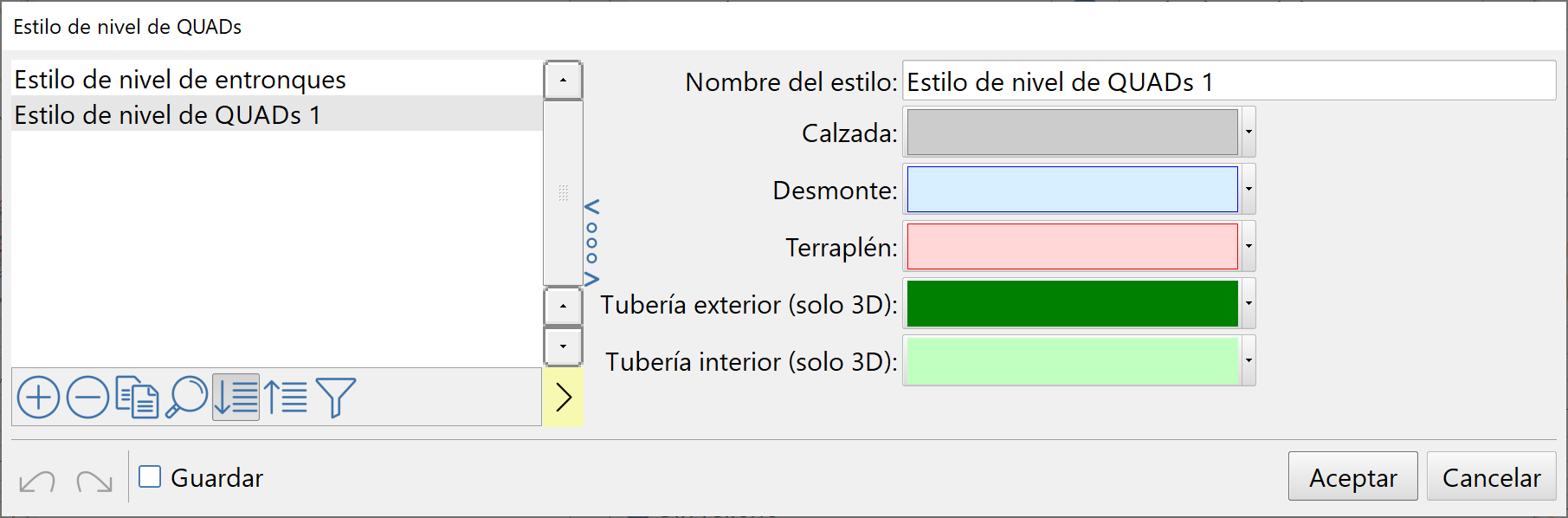

Edición de estilos de niveles de QUADs

Presentación estilizada de QUADs

El objetivo es proporcionar información más relevante de los QUADs generados en el proyecto. Actualmente, CARTOMAP genera QUADs adicionales para definir mejor la geometría de la obra (pasos de desmonte a terraplén, proyecciones 2D/3D…) y puede resultar interesante no mostrar todos ellos sino sólo los más relevantes.

A continuación, vemos el efecto de las diversas opciones de presentación de QUADs.

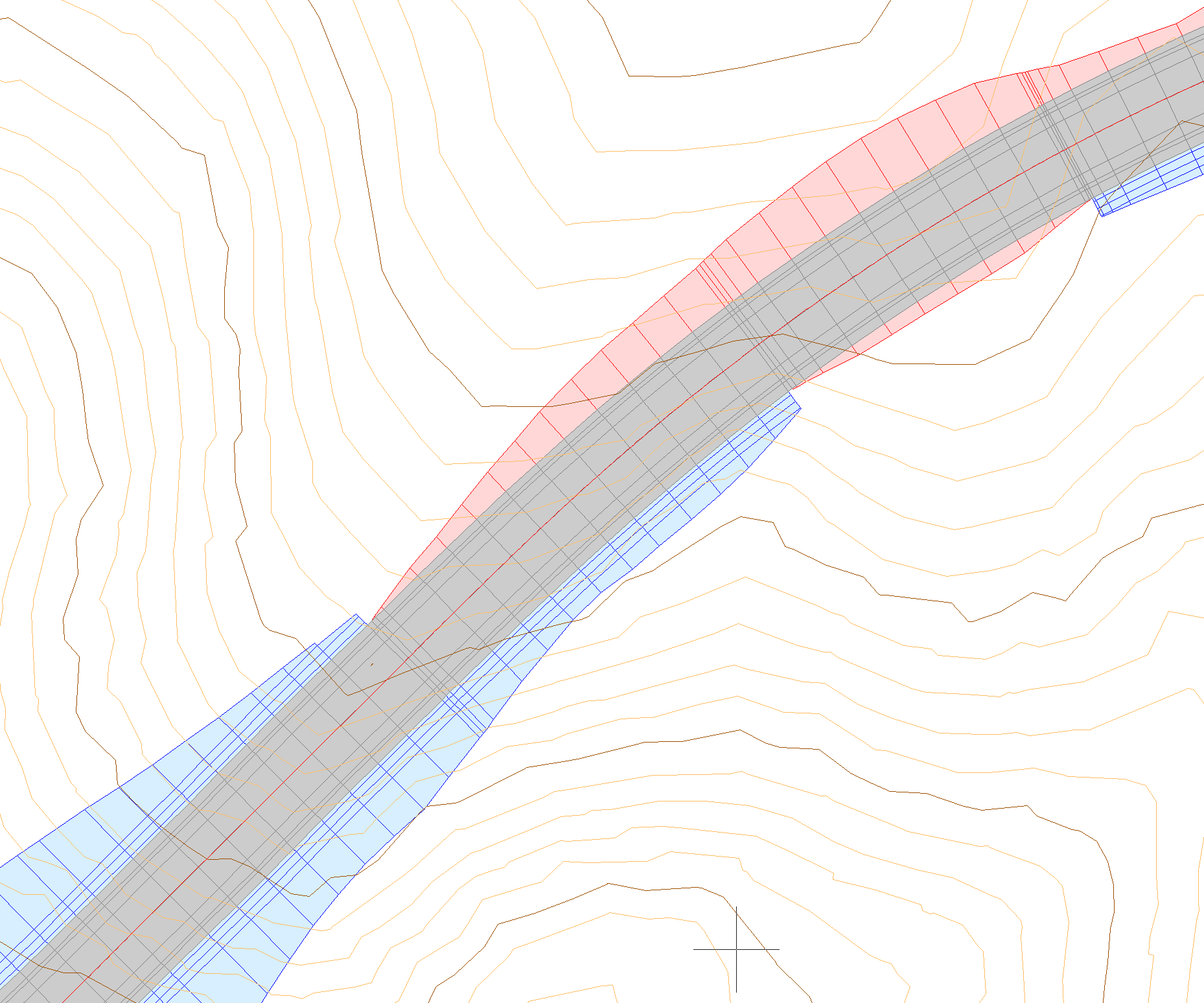

Vista clásica de los QUADs

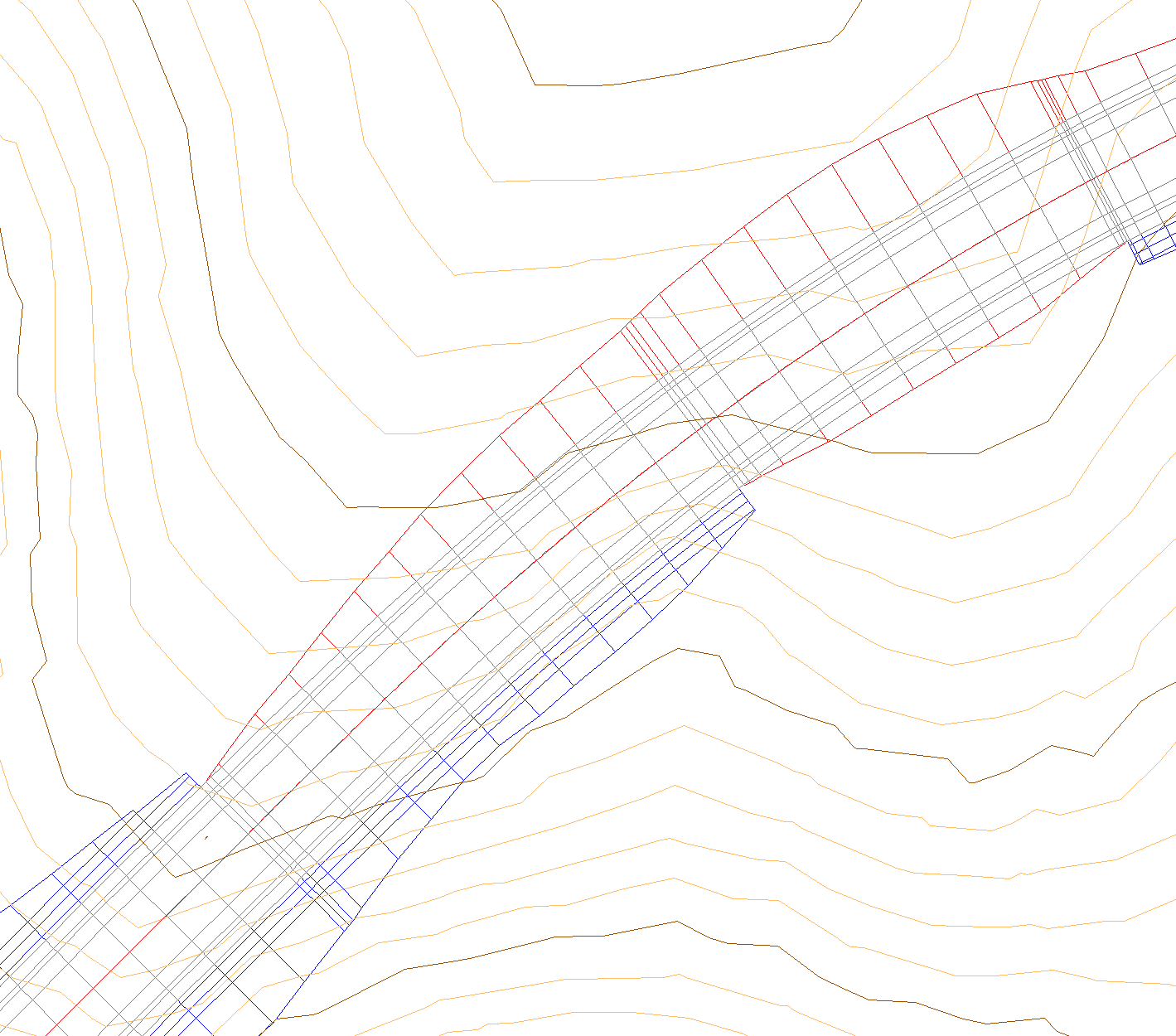

Vista de QUADs con la opción Sin relleno

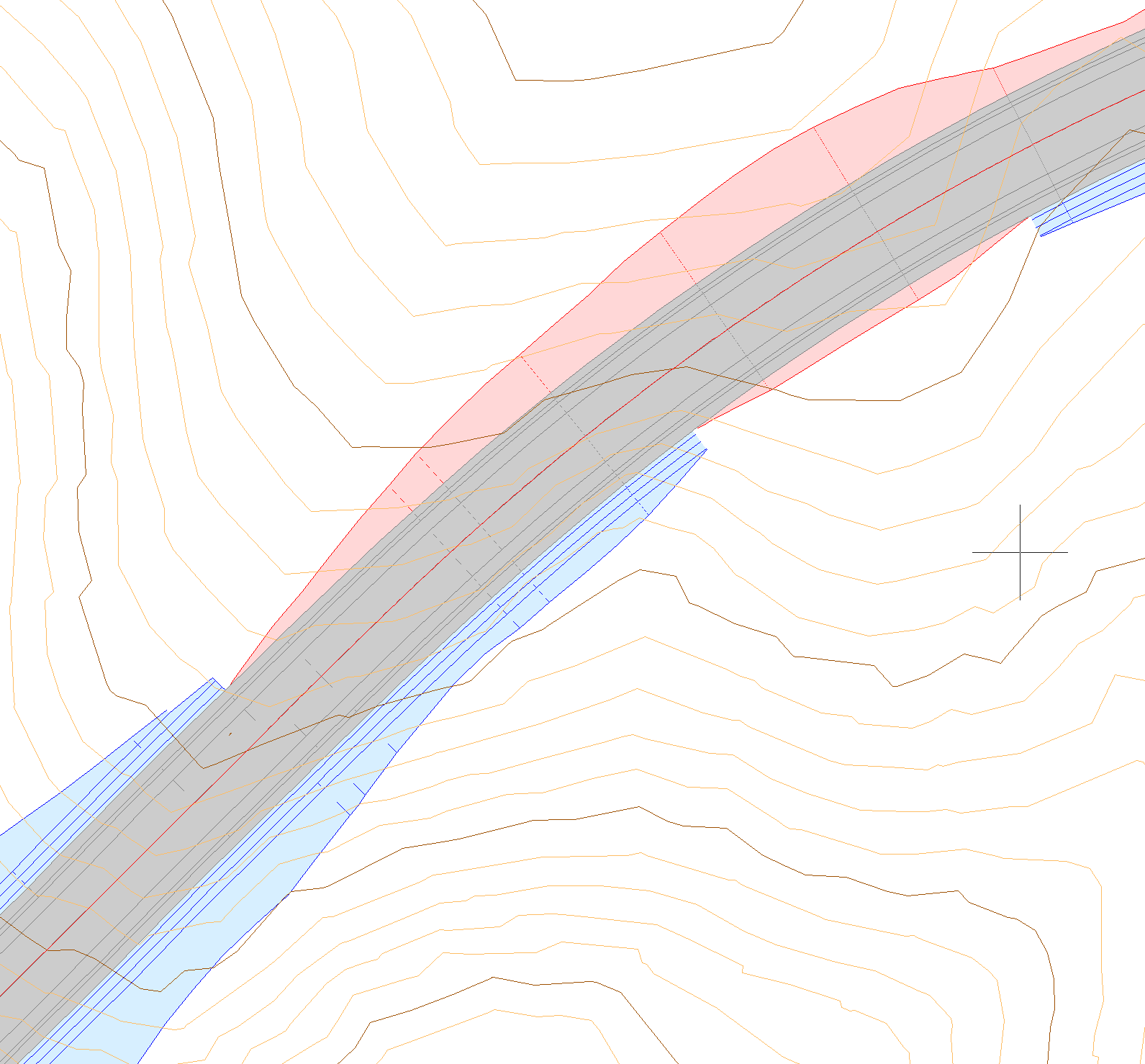

Vista de QUADs con la opción Agrupar QUADs.



Vista de QUADs con la opción Usar línea de la distribución de QUADs

La presentación que dibuja las líneas según los datos de la distribución proporciona una información adicional al mostrar los QUADs. En la distribución usada al Calcular QUADs, se pueden indicar los tipos de distribución longitudinal y el tipo de línea que se usará en perfiles longitudinales o, en este caso, en la presentación de QUADS dibujando la línea transversal igual que la línea de la distribución longitudinal.

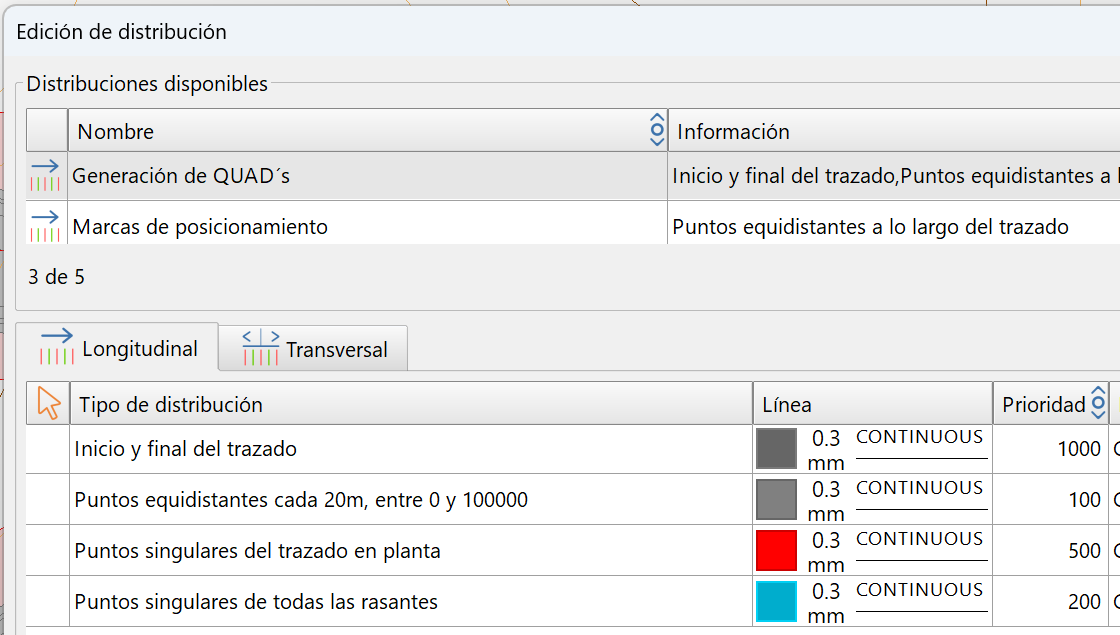

Tipos de línea en los diferentes datos en una distribución de cálculo de QUADs
