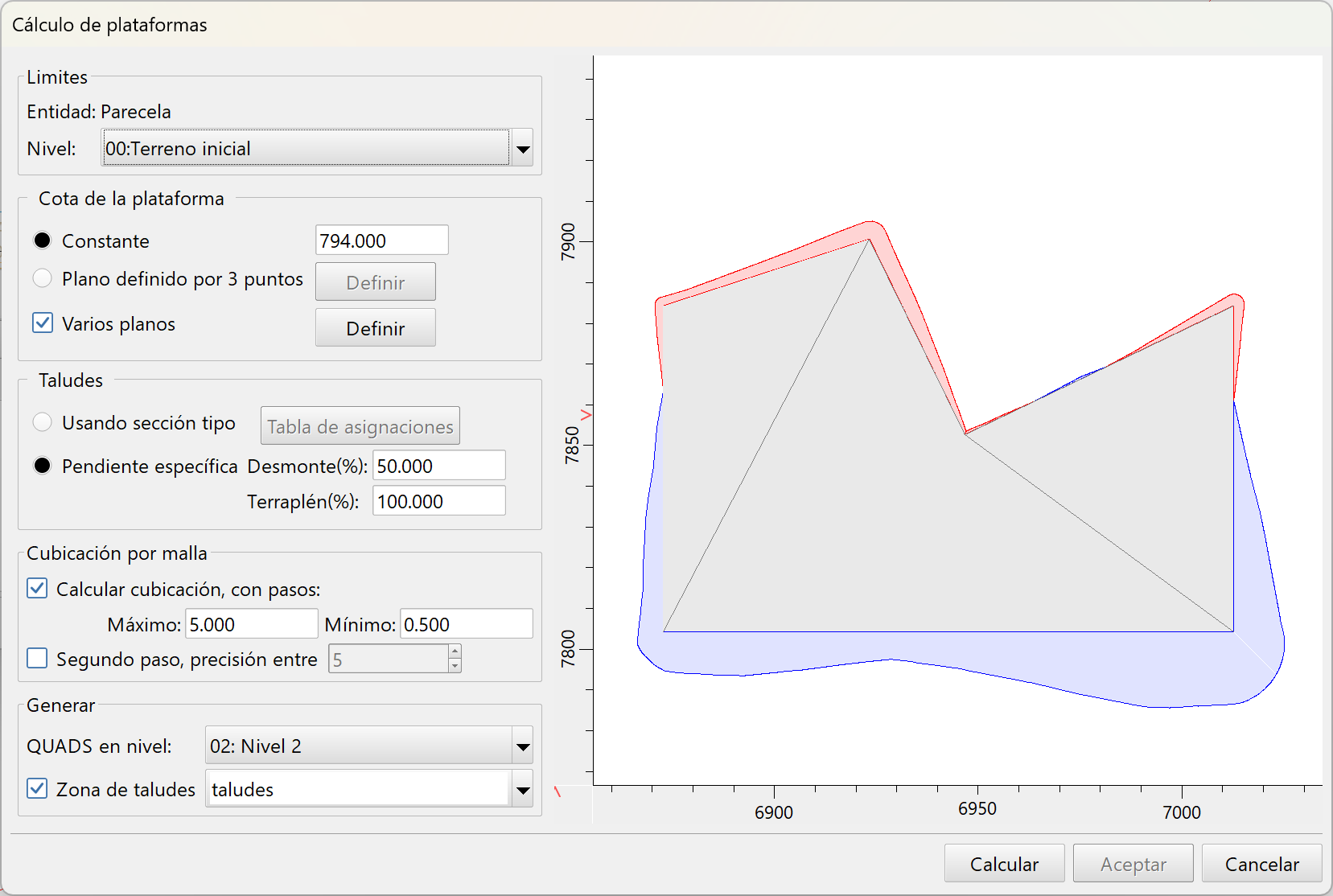

El diálogo de cálculo de plataformas permite especificar los parámetros que definen la plataforma. Incluye una zona gráfica donde veremos la entidad que estamos usando como base y el resultado de la plataforma una vez calculada.
Parámetros para el cálculo de plataformas
Los parámetros que definen la plataforma en varios apartados:
Se muestra la entidad que define el límite de plataforma y el nivel de cota que se usará para calcular la cubicación. El uso de niveles de cota ofrece un abanico de posibilidades: Altimetría modificada para plataformas solapadas, múltiples modelos con solape priorizado, etc. Por ejemplo, vea Niveles de cota con modelos del terreno extendidos, Niveles de cota con modelos con altimetría modificada o Plataforma sobre otra(s) plataforma(s)
Permite indicar la superficie de la plataforma por varios métodos:
•Constante: Indicando la cota que tendrá toda la superficie de la plataforma. Ver Plataforma a cota constante.
•Plano definido por 3 puntos: Al seleccionar esta opción se puede usar el botón Definir para acceder a la definición del Plano definido por tres puntos.
Para ambos casos se puede optar por una definición formada por Varios planos en cuyo caso se usa la opción Definir para acceder a la definición de Varios planos
Hay dos opciones para el cálculo de los taludes de la sección:
•Pendiente específica: Indicando las pendientes, en %, de los taludes en desmonte y en terraplén
•Usando sección tipo: Permite asignar una, o varias, secciones tipo a lo largo del límite de la plataforma. De esta forma se pueden definir taludes con bermas, cunetas, etc. Al seleccionar esta opción se debe crear una tabla de asignaciones de secciones tipo o posicionarlas gráficamente. Vea Taludes por secciones tipo, Asignación de secciones a lo largo del límite de la plataforma
Se indican los pasos de malla máximo y mínimo para calcular la cubicación y la posibilidad de calcular un segundo paso mejorando la precisión para ver una comparativa de ambos resultados antes de aceptar esa cubicación.
Se indica el nivel en el que se guardarán los QUADs. Puede ser importante en cuestiones de altimetría modificada, visualización, etc Opcionalmente podemos solicitar solicitar la creación de un contorno formado por el final de los taludes. Este contorno se guardará en la entidad especificada: podemos seleccionar el nombre de una entidad existente o bien escribir el nombre de una nueva entidad, que se creará en la capa actual.
Una vez definidos los parámetros de la plataforma pulse Calcular. CARTOMAP calculará la plataforma y la cubicación si se ha solicitado; en este caso una ventana emergente mostrará el resultado del cálculo de volúmenes, con la opción de imprimirlos en un listado.

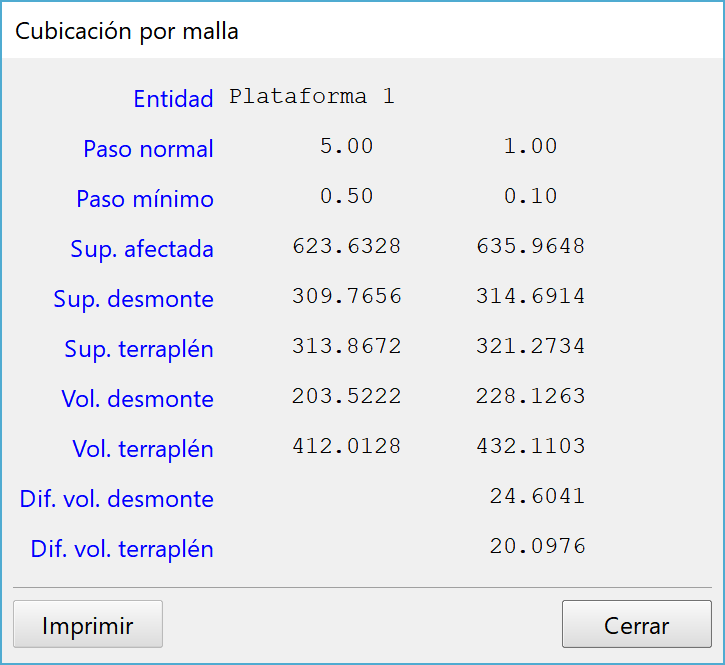

Resultado de la cubicación de la plataforma calculada
La plataforma resultante se mostrará en la zona gráfica.

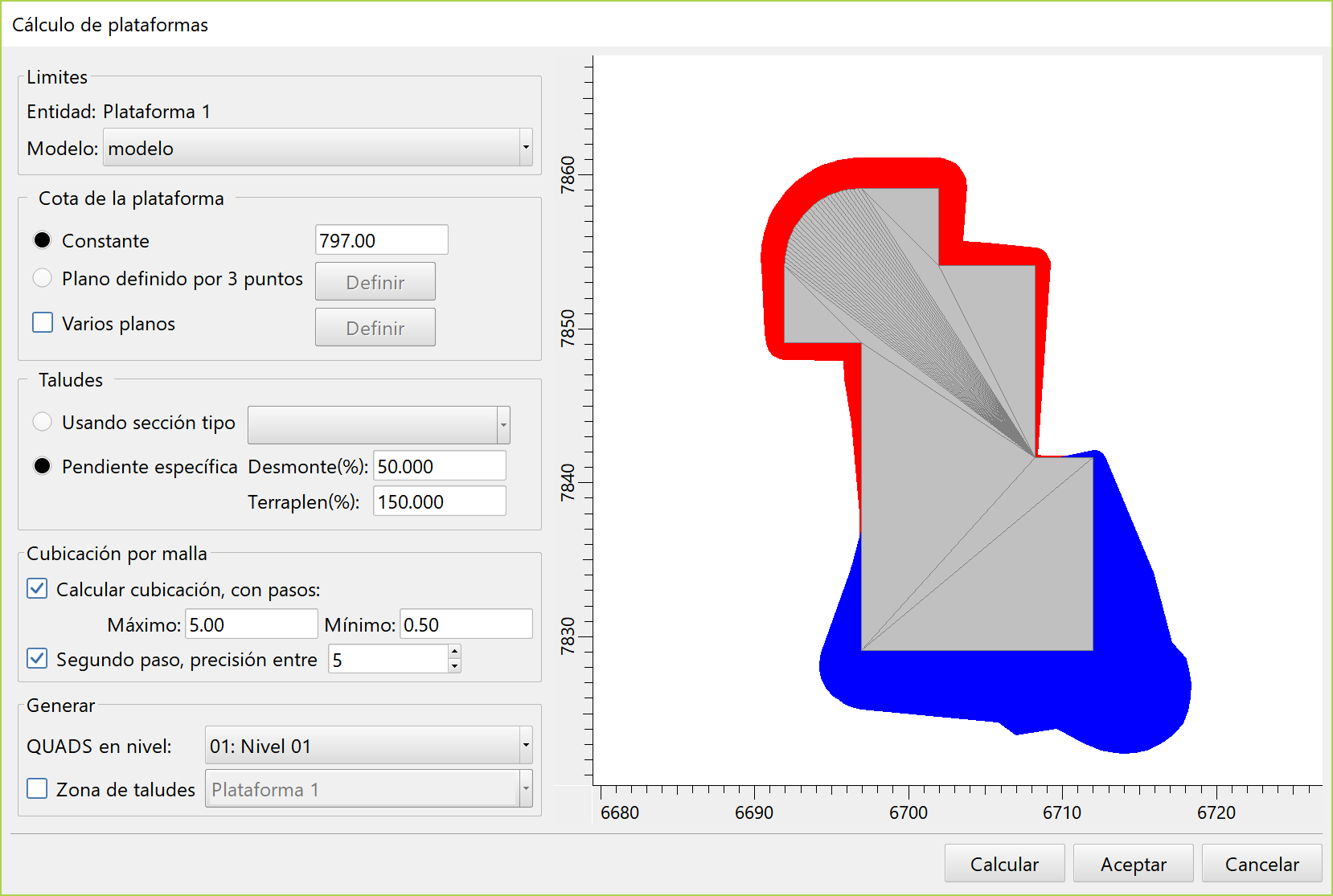

Resultado del cálculo de la plataforma mostrando las zonas de desmonte (azul) y terraplén (rojo).
Si el resultado obtenido es satisfactorio, pulse Aceptar para guardarlo y cerrar el diálogo de cálculo (vea Listado de volúmenes). En caso contrario puede variar los parámetros y repetir el cálculo o bien cerrar sin guardar pulsando Cancelar.
