<< Mostrar la tabla de contenidos >> Navegación:  Parcelaciones > División en múltiples lotes

Esta opción permite dividir una parcela en múltiples lotes asignándoles un nombre y, opcionalmente, generando puntos en los vértices. Se pueden visualizar diversos datos de los lotes generados con una presentación específica. También se puede generar un listado de toda la información.

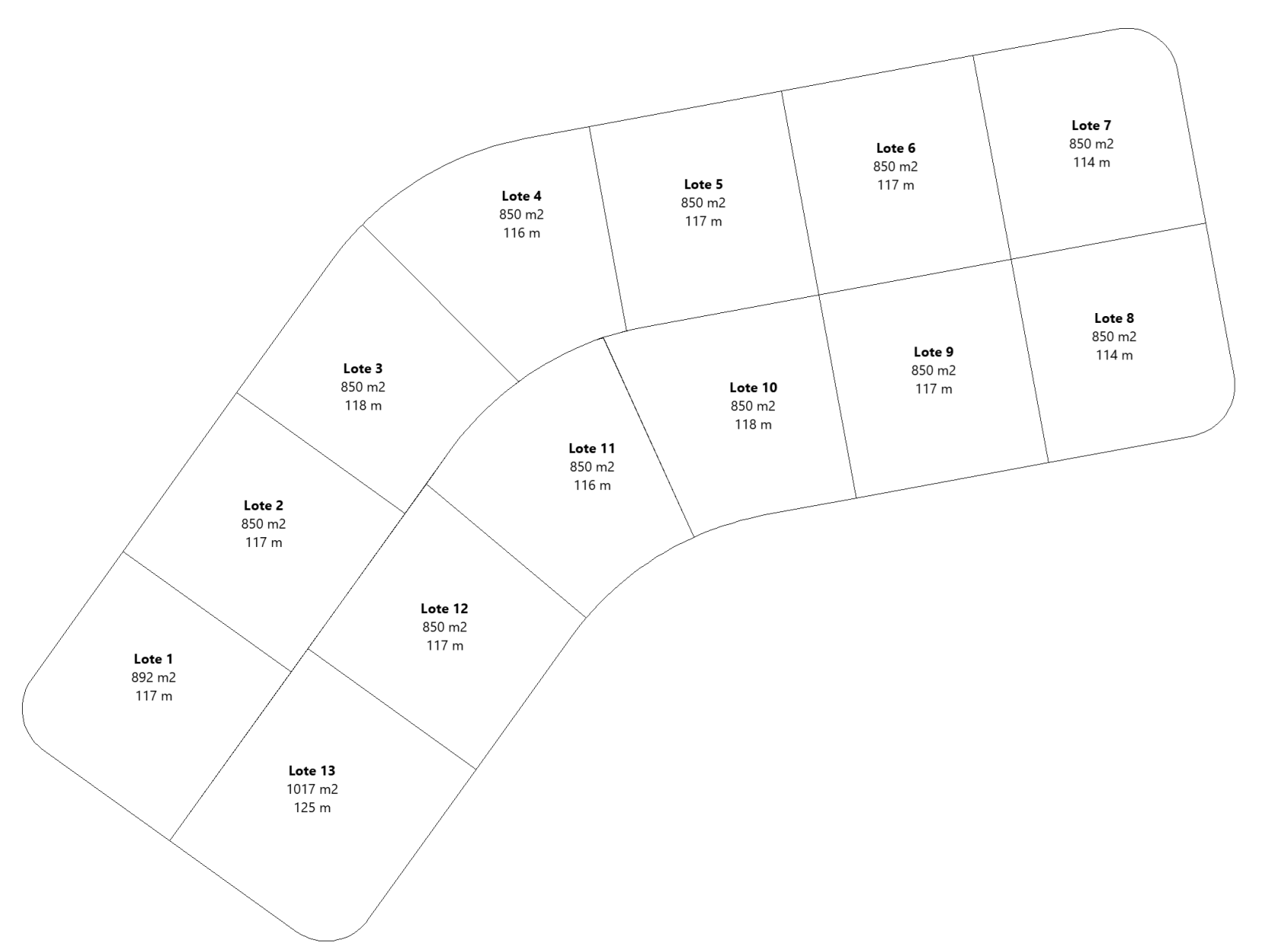

Vista en planta de varios lotes generados en una parcela

Acceso

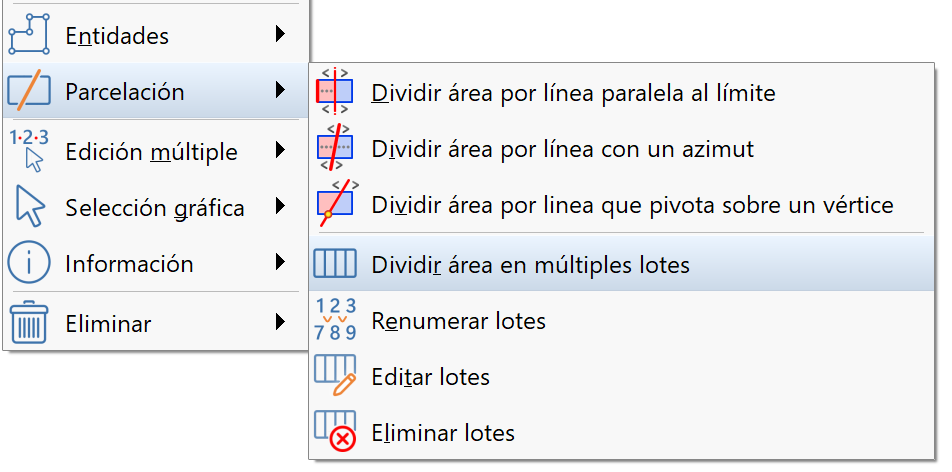

Desde la barra de menús se accede con la opción Dibujo > Entidades > Parcelación

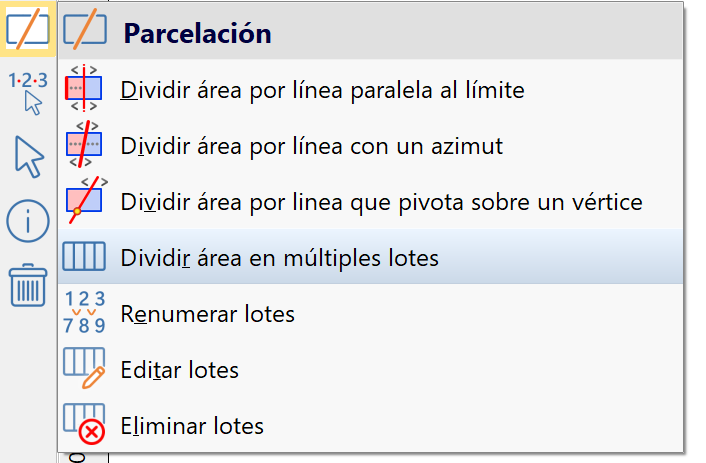

Desde la barra de CAD se accede desde la opción Entidades > Parcelación



Acceso desde el menú y desde la barra de CAD

Selección de la línea de fachada

La división se hará mediante líneas perpendiculares a una línea de fachada (elementos contiguos de definición de la parcela original), se pueden incluir líneas y arcos. En algunos casos se variará esa perpendicularidad, lo mínimo posible, para ajustar la superficie en zonas complejas.

Para definir la línea de fachada se necesitan 3 pasos:

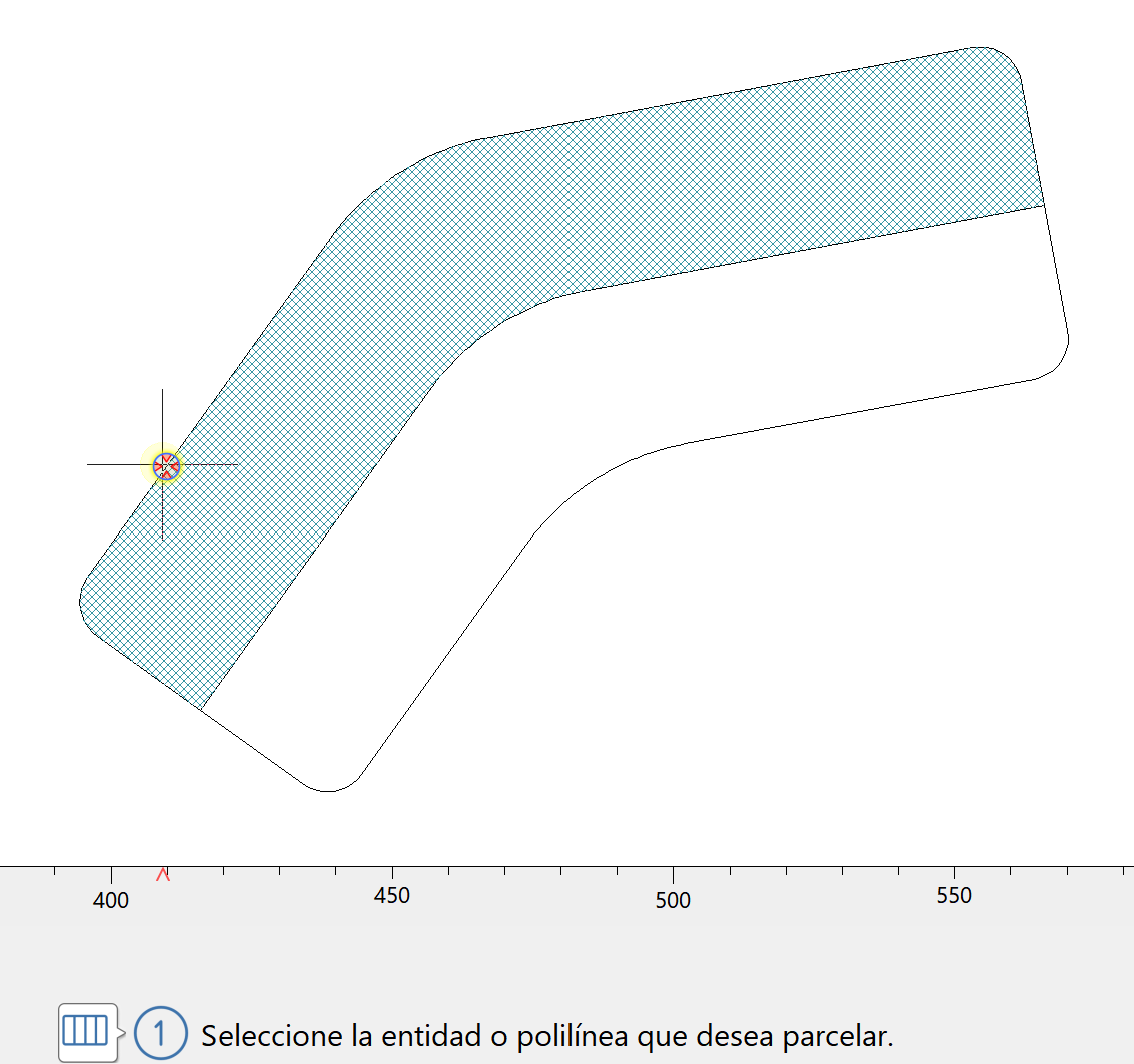

1.Seleccionar la entidad, o polilínea, sobre la que se definirá la línea de fachada.

2.Seleccionar el inicio de la línea de fachada, por donde estará el primer lote

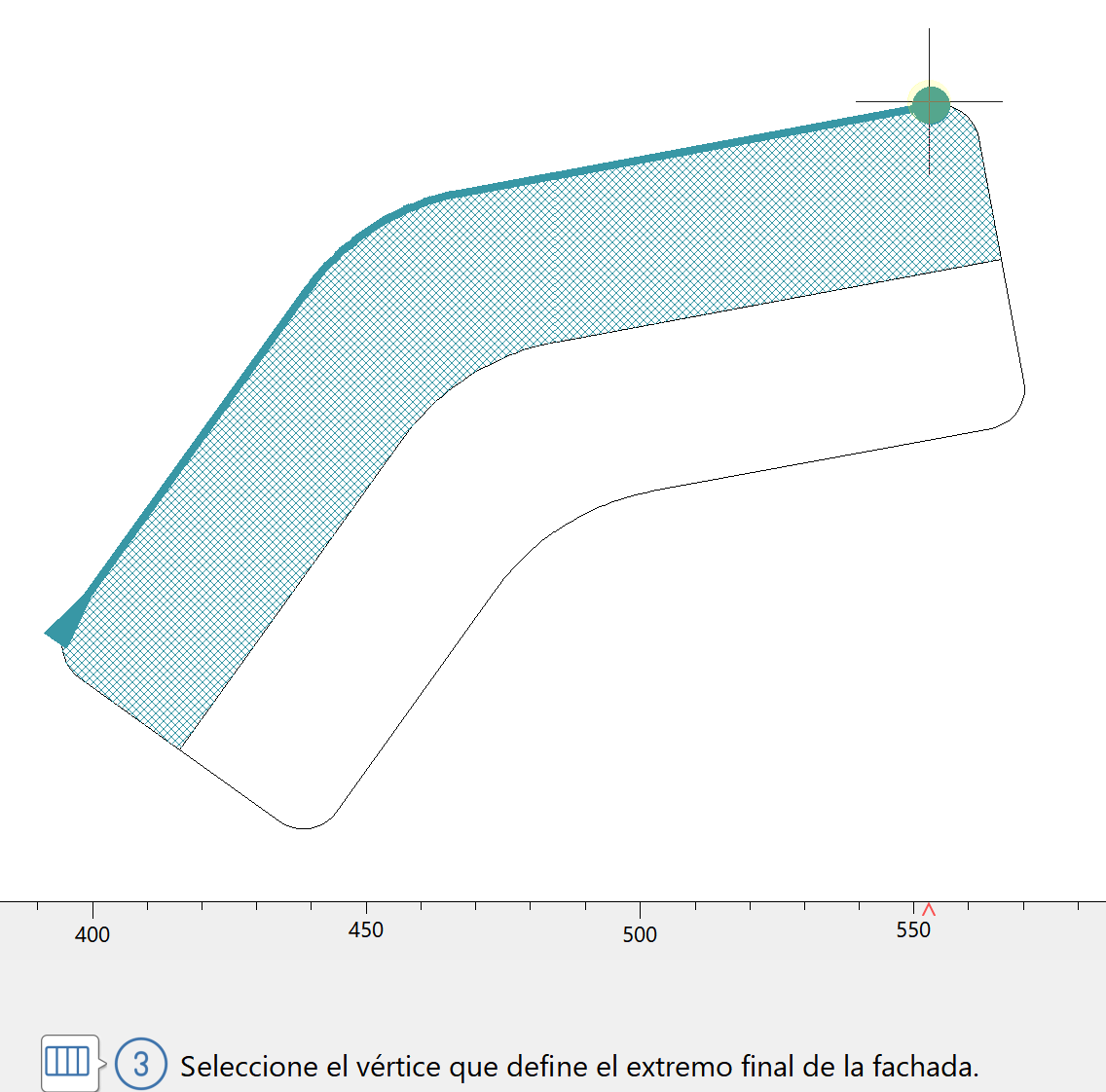

3.Seleccionar el final de la línea de fachada, por donde estará el último lote

Parcelación en lotes

Tras seleccionar la línea de fachada se muestra una ventana para el cálculo de la parcelación.

Parcelación en lotes asignando el sobrante, en este caso, a la primera parcela

Los datos que se pueden definir son:

•Parcela original: Muestra la superficie de la parcela original y permite Eliminarla tras generar la parcelación.

•Superficie mínima: Establece la superficie deseada para cada lote.

•Asignar el sobrante: Normalmente existirá un sobrante entre la superficie de la parcela original y la suma de los lotes con una superficie mínima constante. Se puede distribuir ese sobrante según el criterio deseado:

oAsignándolo al primer lote

oAsignándolo al último lote

oDistribuyéndolo entre todos los lotes

•Se informa del número de lotes que se generarán, la superficie sobrante y las superficies del primer y último lote y del resto.

•Número de lote inicial, prefijo y sufijo: Se puede indicar un número de lote inicial que se irá incrementando en uno y que, junto con el prefijo y sufijo indicados, formarán el nombre del lote.

•Replantear vértices: Se pueden replantear los vértices de cada lote en una determinada capa con un código del lote al que pertenece. En el caso de vértices comunes se genera un solo punto con varios códigos, cada uno indicando el lote al que pertenece.

Se muestra gráficamente el resultado de la división en lotes que se va actualizando con cada cambio.

Al seleccionar la opción Aceptar se generarán los correspondientes lotes, como polilíneas, con los datos asociados para representación gráfica y listados.
