Los datos de referencia facilitan la visualización de un conjunto de datos, referidos a una determinada distribución, dentro del perfil. Todos esos datos se van mostrando uno tras otro, de forma similar a los datos apilados, asociados al dato mediante una flecha de referencia.

Se puede definir la posición de la flecha de referencia y sus datos, la longitud total y de la punta de la flecha en mm, y el tipo de línea y color que se utilizarán en su dibujo. Cada dato puede tener un tipo de letra y color diferenciados.

En este caso se muestran múltiples datos referidos a una tubería (distancia, cota, superficie, diámetro nominal en centímetros, espesor en centímetros y profundidad). El tipo de letra usado puede definirse con un fondo semitransparente para poderlo ver sobre el resto del dibujo.

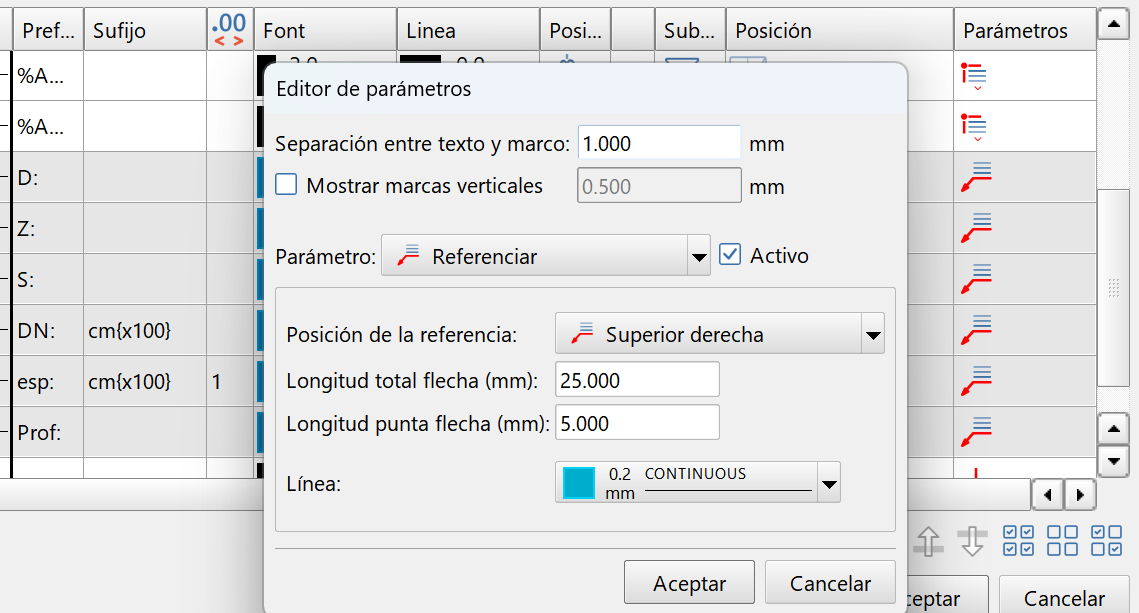

Edición del parámetro referencia que se aplicará a 6 datos seleccionados en la tabla de contenidos.

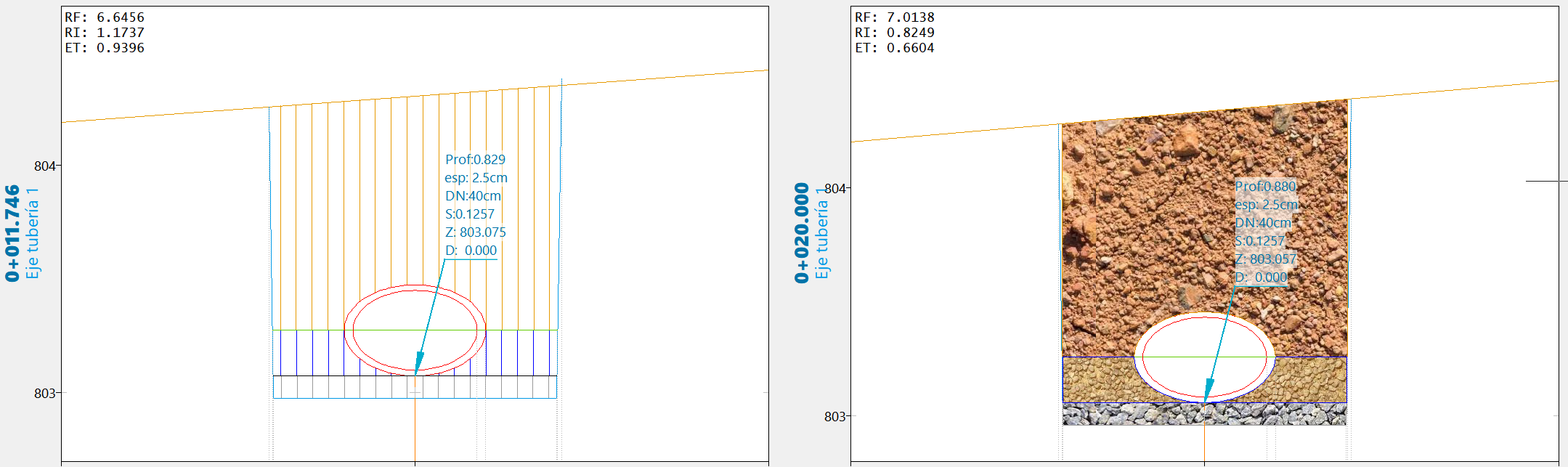

Resultado de transversales de una tubería con datos de referencia
