Las flechas verticales permiten señalizar puntos significativos (por ejemplo, cambios en la rasante) incluyendo datos asociados.

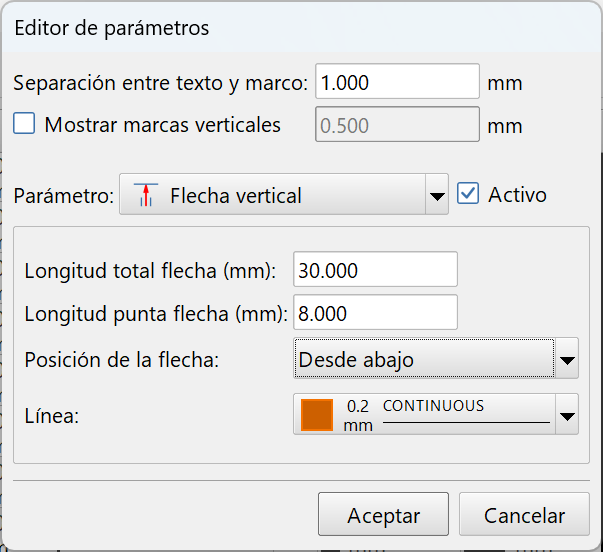

Editor de Pa        rámetros de tipo Flecha vertical

Se pueden definir:

•Longitud en milímetros de la flecha, total y de la punta.

•Posición: Para dibujar la flecha desde abajo, desde arriba o automáticamente según se esté por encima o por debajo del centro del perfil.

•Linea: Tipo de línea y color que se usarán para dibujar la flecha.

En el siguiente ejemplo vemos un perfil con datos de PK y cota emparejados en los puntos singulares de la rasante.

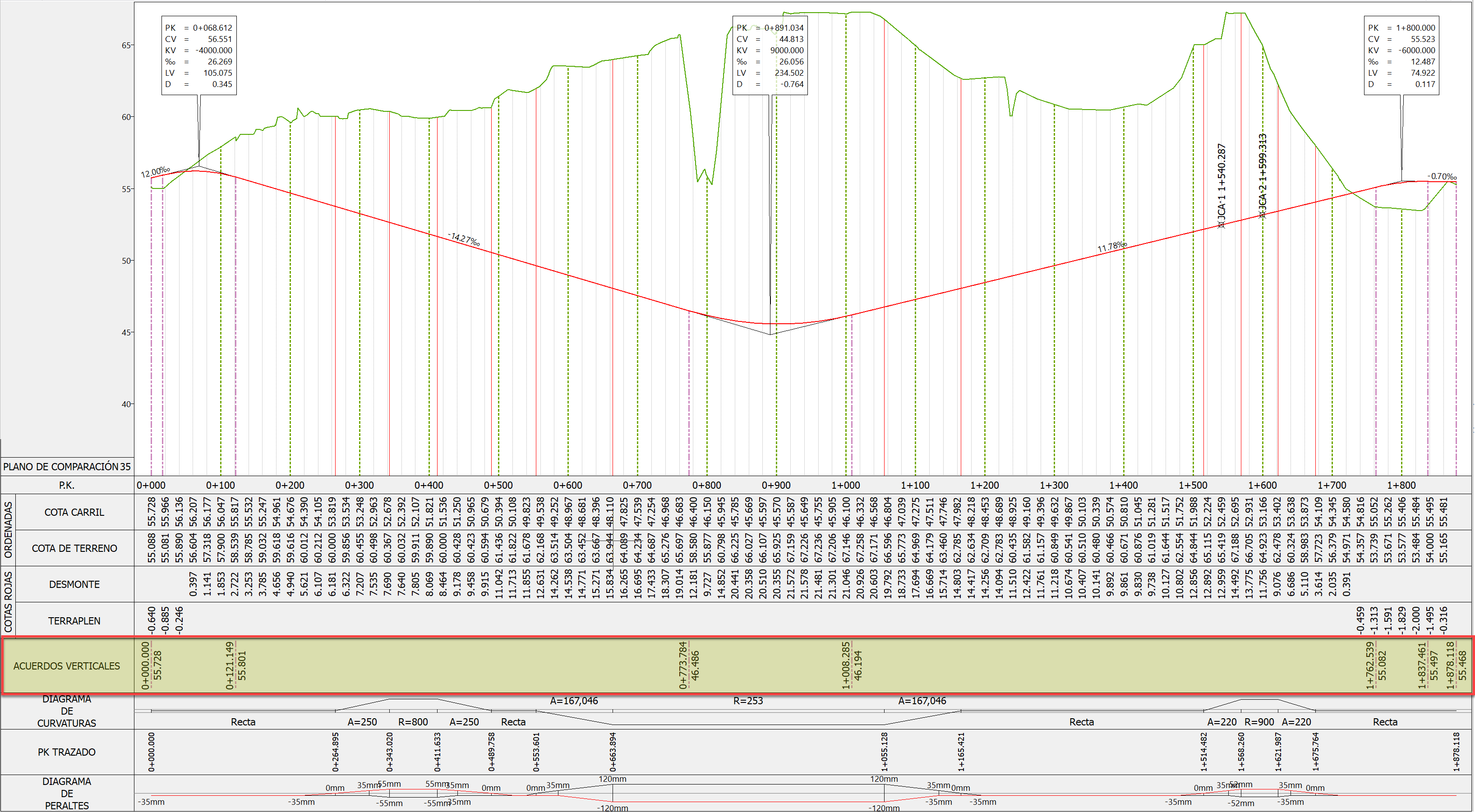

Presentación clásica con los datos emparejados de PK y cota debajo del perfil



Se muestran solo los datos de la rasante porque se ha definido un filtro evitando el resto de las distribuciones:

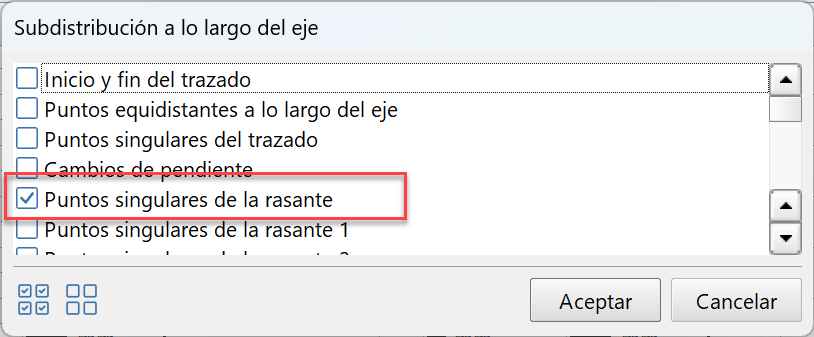

Subdistribución para mostrar solo los datos en cambios de cualquier rasante del eje

Si se seleccionan las dos filas (PK y cota) y se hace un clic en la columna Parámetros, se mostrará el Editor de parámetros, donde se podrá elegir mostrar una flecha vertical, su tamaño y tipo de línea y si se posicionará desde abajo o desde arriba o automáticamente. La posición automática se realiza dependiendo de si el dato está en la mitad superior o inferior del perfil. El tamaño de la flecha se indica en mm para simplificar las salidas independientemente de la escala y del subplano.

Se muestran las flechas, con sus datos emparejados a cada lado, y esos datos dejan de mostrarse en la zonas de datos inferior (guitarra).

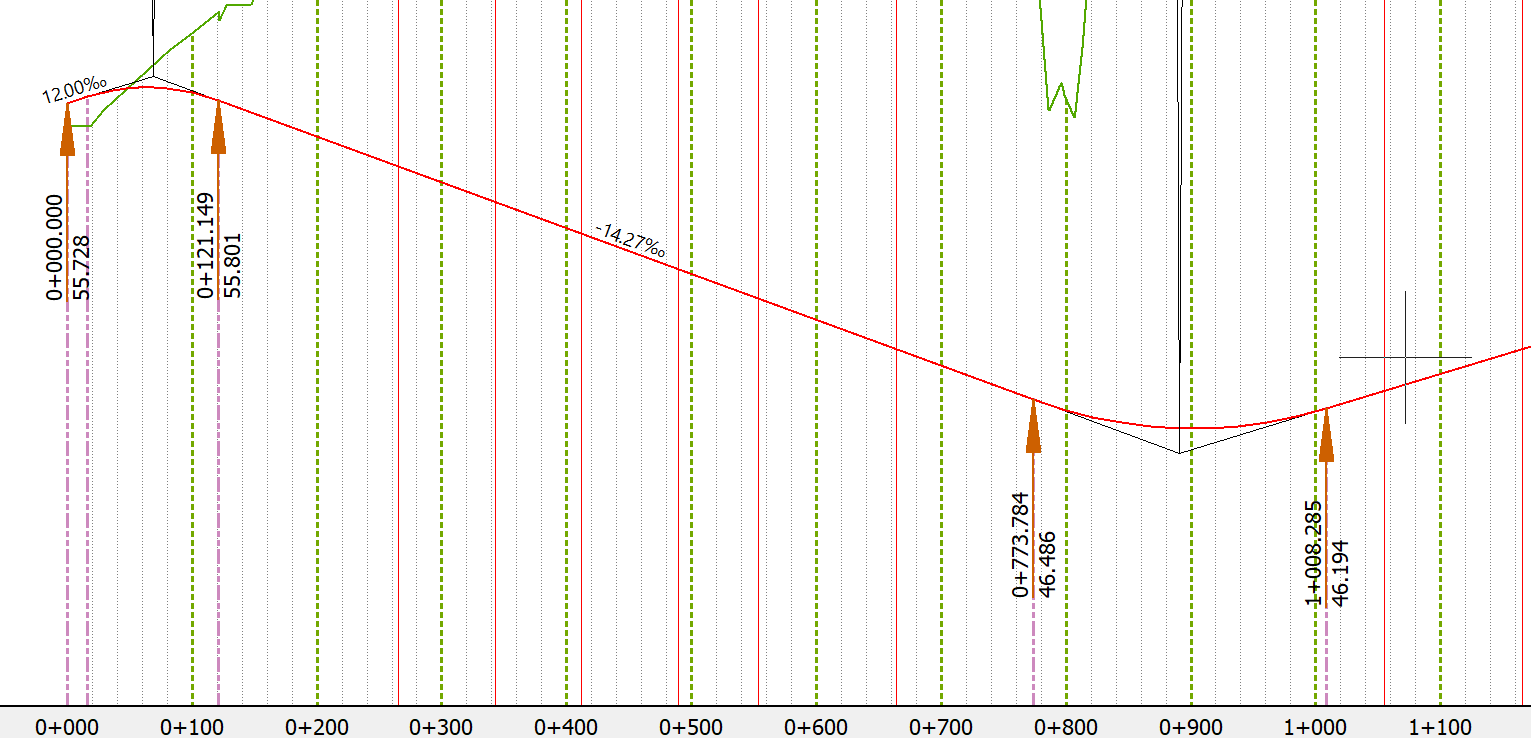

Resultado con flechas verticales dispuestas desde abajo del perfil

En este caso, se muestran las cotas en puntos singulares de la sección con una flecha vertical y sin datos adicionales emparejados.

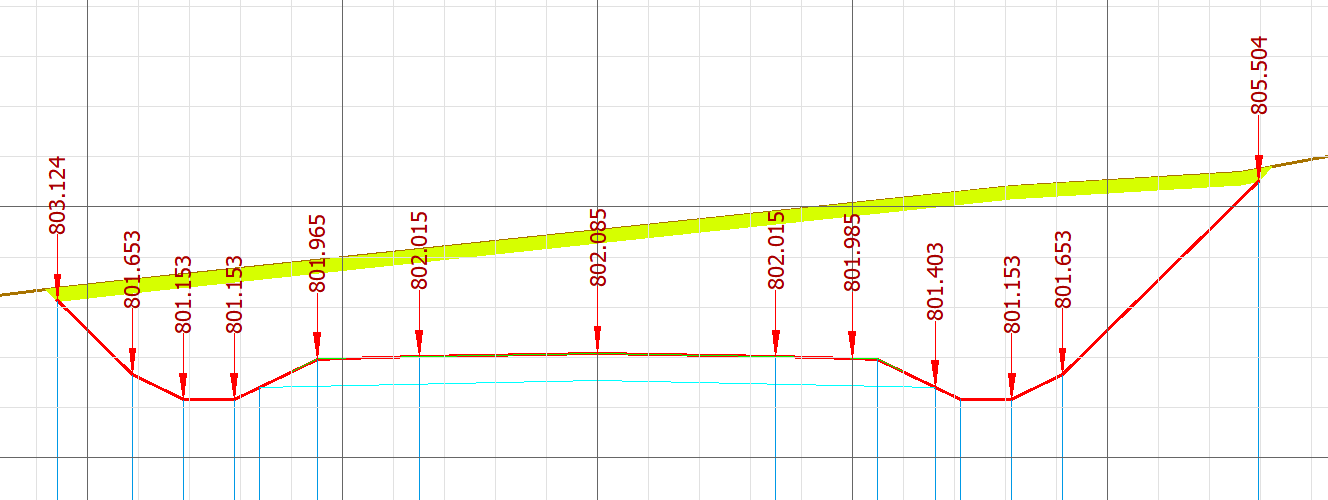

Perfil transversal con flechas verticales con las cotas de la sección
