Archivo – Importar CARTOMAP: Nombres de niveles del archivo importado

Si se habían cambiado los nombres de los niveles, en un archivo CTM del que se quieren importar niveles, se mantenía el nombre actual

Archivo - Importar DXF/DWG: Importación de arcos 3D en planta

A raíz de la incorporación del procesamiento de arcos 3D, al importar archivos DXF/DWG con los arcos en 3D, aunque estuvieran en planta, se importaban como polilíneas. Ahora se verifica si ese arco 3D está en planta y, en ese caso, se importa como un arco.

Archivo - Exportar DXF/DWG: Transversales con estratos sin relleno

Se ha ampliado la opción Rellenar estratos por tipo de terreno para permitir un mayor control de la presentación al exportar perfiles transversales en formato DXF/DWG. Ahora se puede evitar la exportación de las líneas verticales si selecciona la opción “Sí. Al exportar, solo contorno”, para facilitar su llenado con otras herramientas.

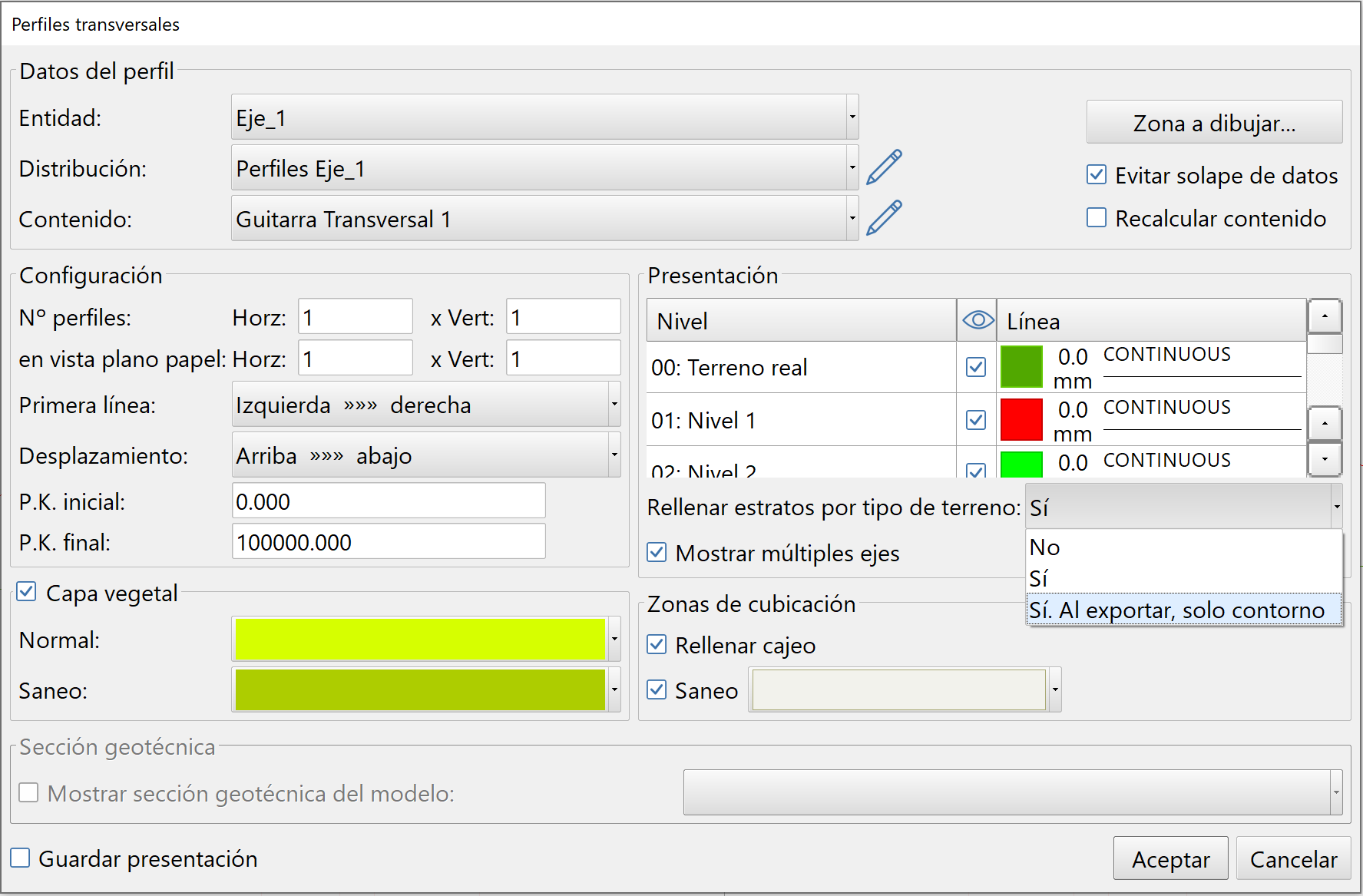

Opción de Rellenar estratos por tipo de terreno en la vista de perfiles transversales

Superficies – Plataformas: Definición del plano por 3 puntos

Al generar plataformas, definiendo su plano por 3 puntos, estos podían no guardarse correctamente en los datos de la plataforma para su posible recálculo.

Secciones tipo – Longitud mínima de tramos pasa a 0,9 mm

Los tramos de secciones tipo cuya longitud era inferior a 1 cm quedaban descartados en el cálculo y generación de QUADs. Se ha bajado esa tolerancia hasta 0,9 mm para permitir geometrías más complejas y precisas.

Secciones tipo – Taludes automáticos justo hasta el terreno

Los tramos de la sección tipo de taludes automáticos deben de tener una longitud suficiente para intersectar el terreno. En algún caso llegaba justo hasta el borde del terreno y no salía del proceso de cálculo. Se ha revisado para hacerlo tolerante a este tipo de conflictos.
