Lectura del último archivo
Si se ha seleccionado que CARTOMAP al arrancar abra el último archivo y se produce un error en su acceso (servidor no disponible…) se desactiva esta opción para poder arrancar CARTOMAP con un proyecto en blanco.
También puede seleccionar la tecla [Mayús.] mientras abre CARTOMAP para saltarse la opción de lectura del último archivo.
Reconocimiento óptico de puntos
Desde Edición > Levantamiento > Puntos > Generar Puntos > Por reconocimiento óptico del plano, se amplía el reconocimiento de cruces sin texto de cota al lado para tomar como cota la intersección de las líneas de las cruces sin texto asociado.

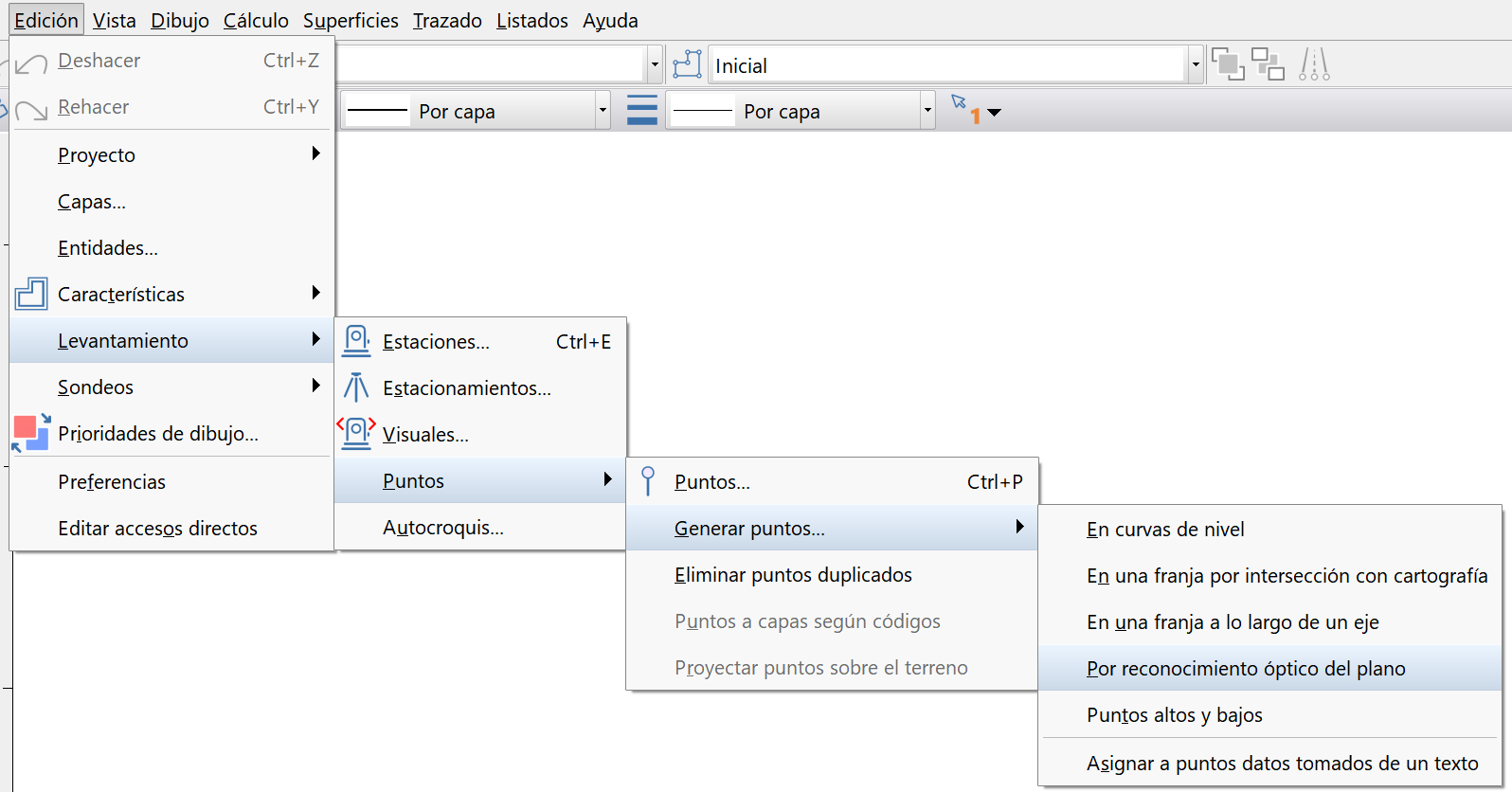

Acceso desde el menú

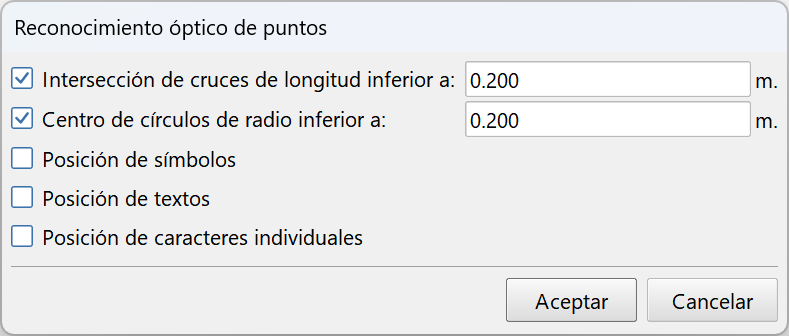

Opciones de reconocimiento óptico de puntos
CAD – Zoom centrado en coordenadas
La opción de Zoom centrado en un punto, estación o PK, accesible con [Ctrl]+[F5], ahora muestra las coordenadas del nuevo centro y se pueden modificar según se desee.

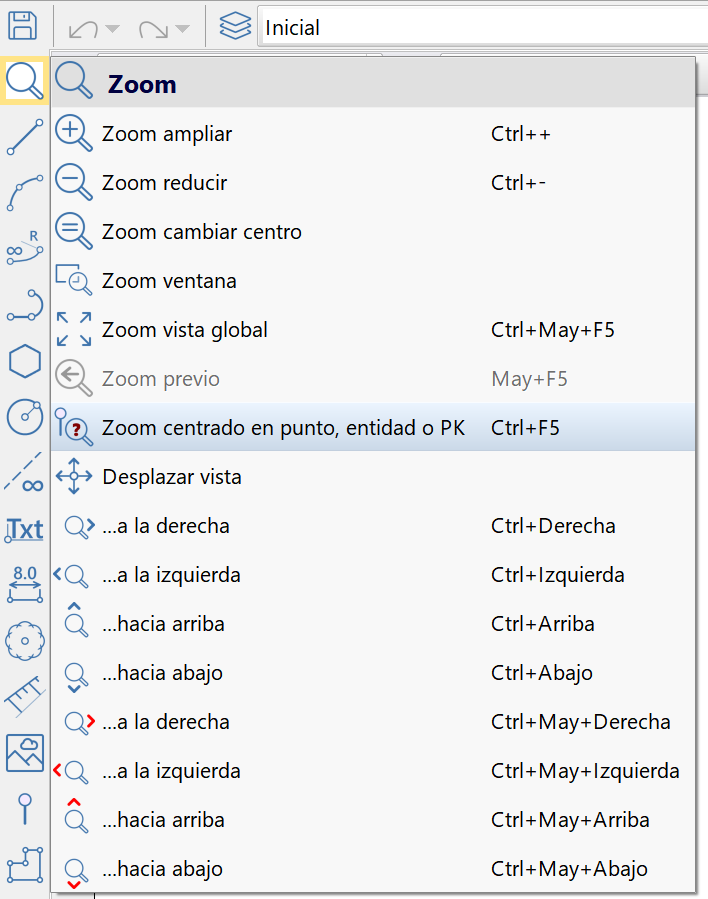

Ménú de Zoom desde la barra de CAD

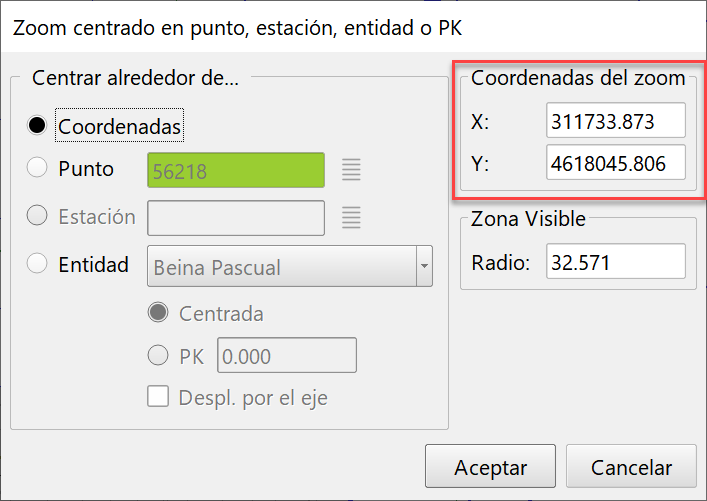

Zoom centrado en coordenadas
Presentación de la cubicación por malla
Se actualiza su manejo para hacerlo equiparable a los nuevos estilos (presentación de QUAD, presentación de alineaciones…).
Editor de ediciones de QUADs
Si, desde la pantalla de cálculo de QUADs, se abre la pantalla con la lista de ediciones de QUADs y sólo hay una entidad seleccionada, se filtran las ediciones de QUADs mostrando únicamente los de esa entidad.
Generación de rasantes desde dibujo
CARTOMAP permite arrastrar un dibujo en planta de una rasante (procedente de archivos CAD, por ejemplo) hasta una rasante en el navegador e interpreta el dibujo generando una rasante con sus correspondientes tramos rectos y acuerdos.
Se han hecho algunas mejoras para interpretar correctamente casos complejos también en la edición gráfica y analítica.
Edición gráfica y analítica de rasantes
El editor gráfico de rasantes, sobre la vista del perfil longitudinal, podía no definir algún acuerdo tras varios acuerdos continuos. Un problema análogo podía producirse en la edición analítica.
Listado de mediciones
Al usar múltiples secciones tipo a lo largo de un eje se generaban datos por cada tramo de cada sección. Ahora se agrupan los tramos del mismo nombre, de forma similar a la generación de QUADs con diversas secciones, para obtener un listado más compacto.
Listado de cubicaciones
Se podía llegar a bloquear el programa en casos muy concretos procesados con el build anterior.
Listado de cubicación por malla
Podía generarse un listado vacío al seleccionar Limitar la zona a cubicar sin haber usado límites en la cubicación
Pantallas de diálogo con diversos monitores
En sistemas que usan un monitor y, a veces, varios monitores, algunas pantallas de diálogo podían quedar inaccesibles al guardar su posición en otro monitor que no está conectado. Por el momento se restaura el tamaño y contenido de las pantallas, pero sobre el monitor principal.
