Interfaz de uso, selección de puntos para tomar sus coordenadas
Algunas pantallas permiten seleccionar un punto o estación dentro de una lista para tomar sus coordenadas en diversos procesos de cálculo. Al acceder a estas pantallas, en proyectos con grandes nubes de puntos, se podía bloquear la aplicación.
Ahora, en lugar de la lista de puntos, se muestra un campo en el que se puede entrar un índice del punto deseado para usar sus coordenadas. Si el punto existe el fondo se pone de color verde, si no existe el fondo se pone de color rojo.

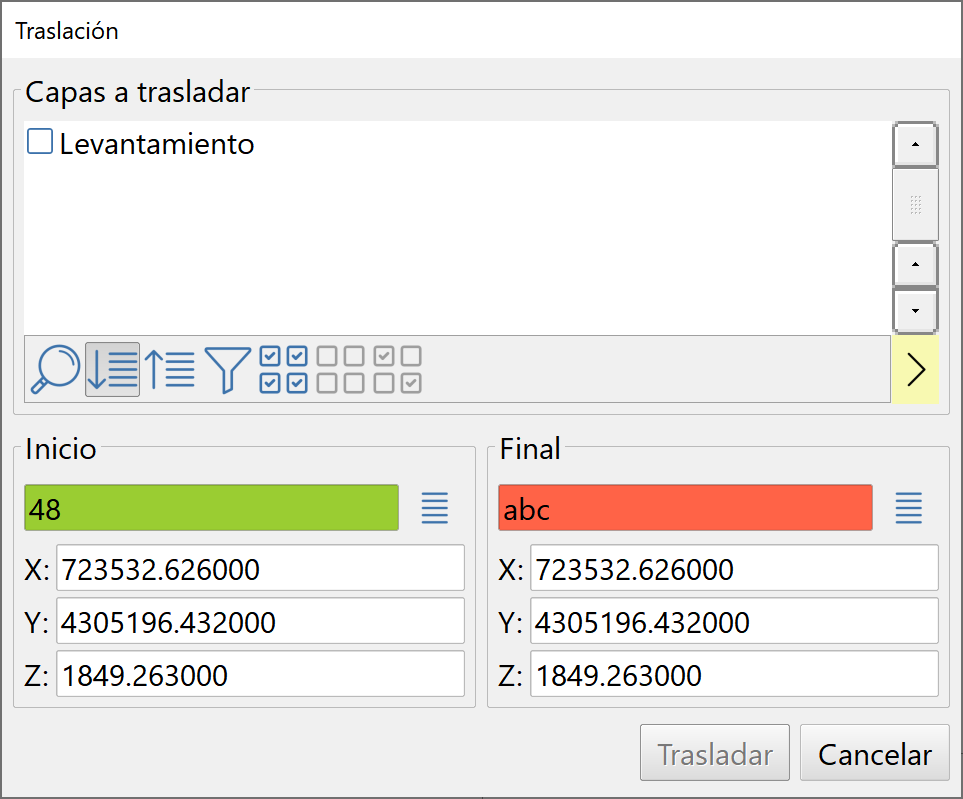

Pantalla de traslación con los nuevos selectores de puntos
Además, aparece un icono al lado del campo de búsqueda para mostrar una pantalla con la lista de puntos e información anexa. Esta pantalla puede procesar cientos de miles de puntos EditorEcon rapidez.

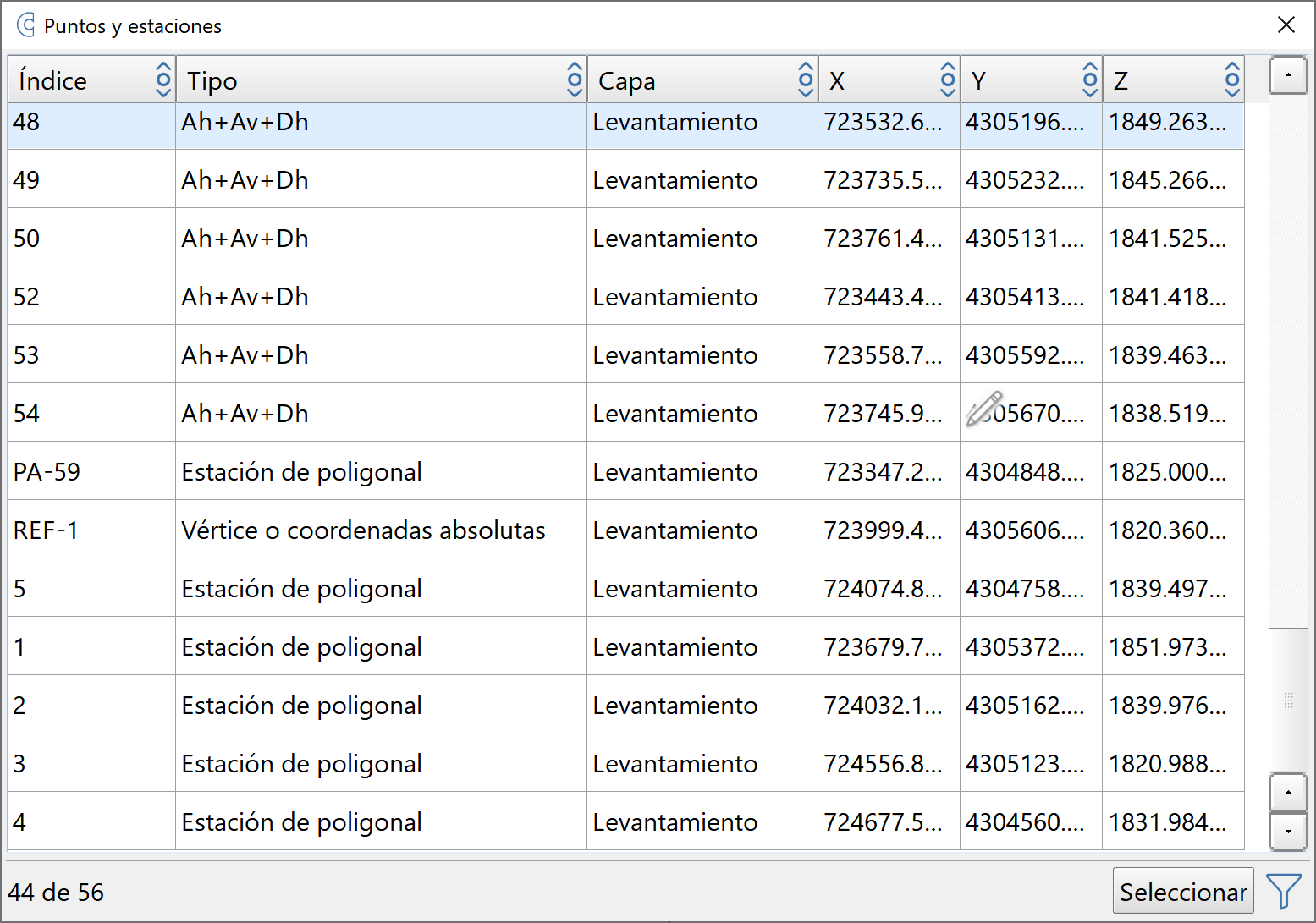

Lista de puntos para poder seleccionar el adecuado
Concretamente este cambio afecta a las pantallas que aparecen en las funciones:
•Edición > Levantamiento > Visuales
•Vista > Zoom > Zoom sobre un punto
•Cálculo > Compensación de poligonal
•Cálculo > Estacionamiento libre
•Cálculo > Intersección directa
•Cálculo > Calculadora geodésica
•Cálculo > Transformaciones > Helmert
•Cálculo > Transformaciones > Traslación
•Cálculo > Transformaciones > Giro
•Cálculo > Transformaciones > Factor de escala
•Cálculo > Transformaciones > Cambiar sistema de coordenadas
•Plataforma > Definición por tres puntos
Importar desde archivos CARTOMAP
En casos de entidades con entidades auxiliares del trazado se podían originar ciertos conflictos. Ahora al importar entidades no se importan sus entidades auxiliares de trazado, que se pueden regenerar
Importación de DWG/DXF
Algunos archivos DWG/DXF podían dar un error al importarse sobre proyectos existentes por un error en la interpretación de los vértices de las polilíneas.
Importar datos de servidores WMS
En algunos casos el acceso a servidores WMS podía bloquear la aplicación porque se trataba de mostrar el aviso de que es una función ligada a la extensión funcional Comunicaciones Internet, dependiendo del tiempo de respuesta del servidor.
Exportación DWG/DXF de arcos como polilíneas con más o menos vértices
Se ha incorporado una opción para poder indicar el nivel de vértices generados en las polilíneas al descomponer arcos como polilíneas. En la posición central la precisión es la actual. Se conserva la posición para posteriores exportaciones.

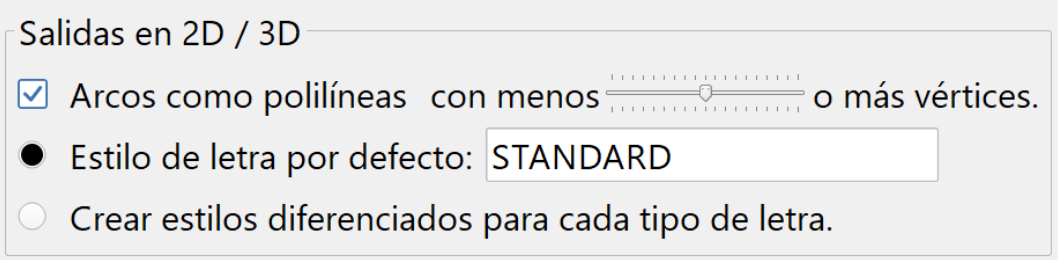

Selector de la cantidad de vértices al descomponer arcos
CAD – Polilíneas, división de múltiples polilíneas
La herramienta Polilíneas > Dividir en líneas y arcos actúa sobre las polilíneas que estén previamente seleccionadas, ignorando otros elementos, e informa al final de cuantas polilíneas se han dividido.
CAD – Líneas, paralela por distancia
Al seleccionar la distancia gráficamente se proyectada la posición del cursor sobre el segmento de la línea, ahora lo hace sobre sobre toda la recta en la que está circunscrita.
Dibujo de entidades con características de dibujo
Algunas características de dibujo, sin trama de llenado ni líneas paralelas, podían hacer que ciertas entidades con elementos inconexos (líneas sueltas…) no mostraran algunos de ellos.
Dibujo de acotaciones
Algunas acotaciones podían ocasionar que otros elementos de la misma capa o entidad no se dibujaran adecuadamente.
Mover rasante, selecciona la rasante activa
La herramienta para mover rasantes preseleccionaba la primera de la lista, ahora selecciona la rasante sobre la que se está trabajando.
Editor de secciones tipo, encadenamiento de tramos
El añadir tramos de la sección tipo se perdía el encadenamiento automático por el que el nuevo tramo empezaba al final del tramo previamente definido.
Editor de secciones tipo, sección espejo sobre los niveles visibles
Se puede controlar qué niveles se tendrán en cuenta al hacer una sección espejo con la nueva opción de usar sólo los niveles visibles.
Sección en espejo con opción de usar sólo los niveles visibles
Si se produjeran errores de encadenamiento, porque existan encadenamientos a tramos en niveles no visibles, se mostraría la pantalla de comprobación de trazado informando del problema.

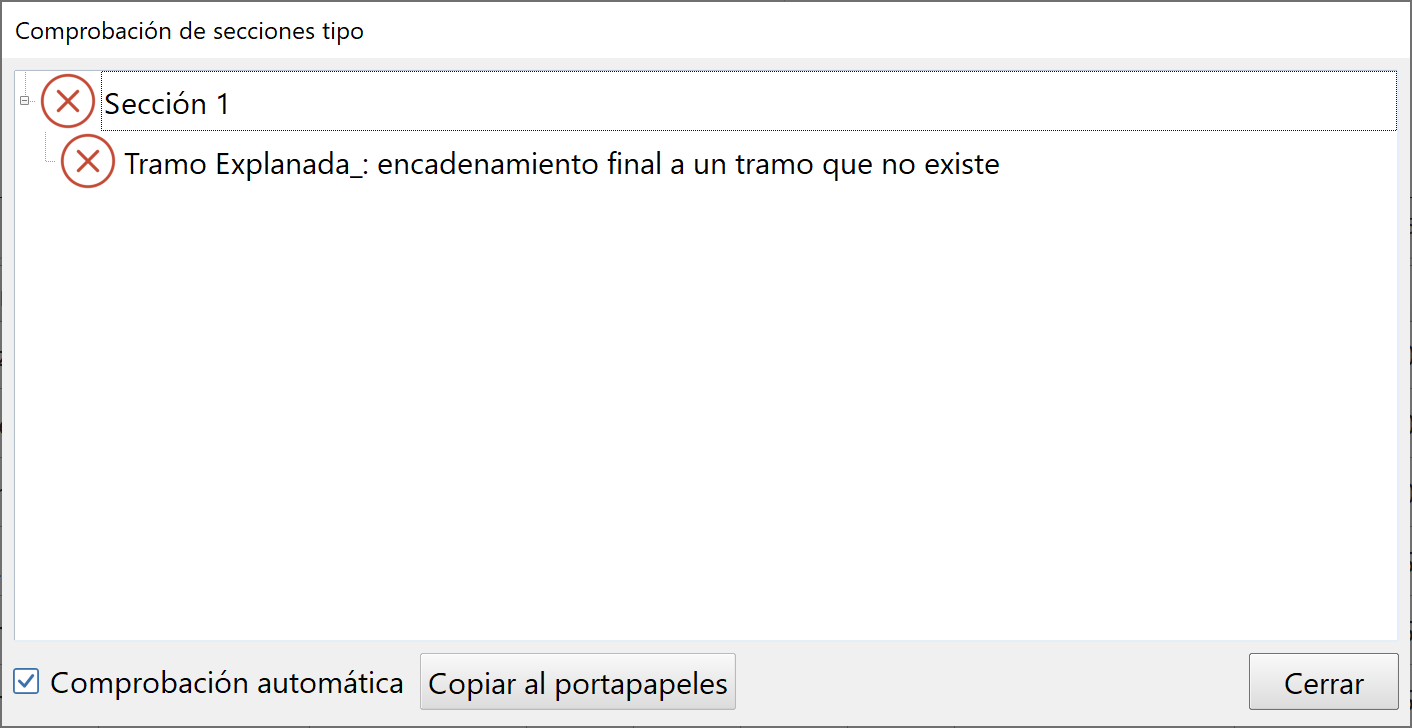

Comprobación del trazado informando de encadenamientos a tramos no existentes
Gestor de listados, selección del tamaño de letra
Al tratar de cambiar el tamaño de la letra, en las celdas seleccionadas en el gestor de listados, la lista de tamaños disponibles podía mostrar solo los tamaños menores de 10 y el resto como puntos suspensivos.
Precisión en sistemas auxiliares de coordenadas
El uso de unidades de rango elevado podía ocasionar pequeños errores de precisión al usar un sistema auxiliar de coordenadas.
CARTOMAP Express, eliminación simplificada de la licencia al actualizar
Al actualizar CARTOMAP Express a una versión más reciente sin haber eliminado previamente la licencia se tenía que reinstalar la versión anterior, eliminar la licencia y volver a instalar la nueva versión. Ahora se dispone de una nueva opción Eliminar licencia para facilitar el proceso de actualización en CARTOMAP Express.

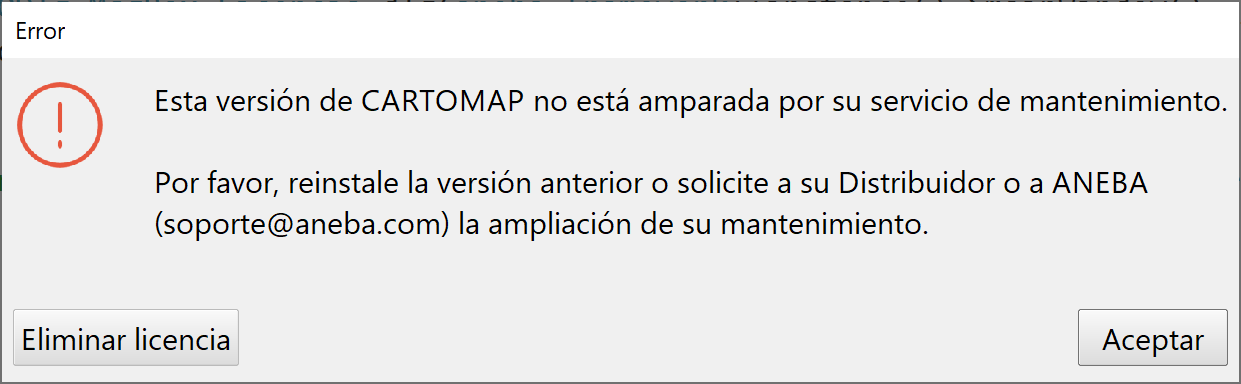

Pantalla informando de que la versión instalada está fuera de mantenimiento

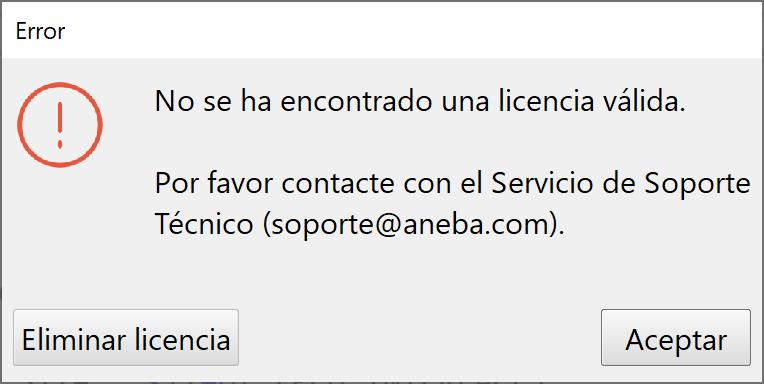

La licencia de CARTOMAP Express no es válida (cambios en el equipo…)
De forma similar, las licencias de CARTOMAP Express 64 bits disponen de la opción de eliminar la licencia directamente desde la pantalla informativa.

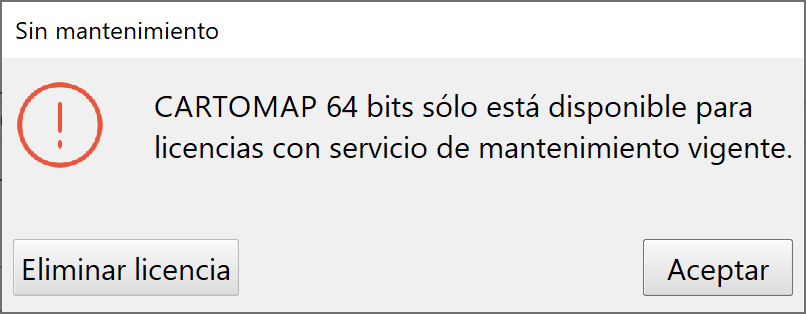

Posibilidad de eliminar la licencia desde la pantalla informativa
CARTOMAP 64 bits, aviso previo al fin del mantenimiento
CARTOMAP 64 bits es una extensión funcional ligada al servicio de mantenimiento. Ahora se avisa cuando está próxima a expirar, para facilitar su puesta al día.

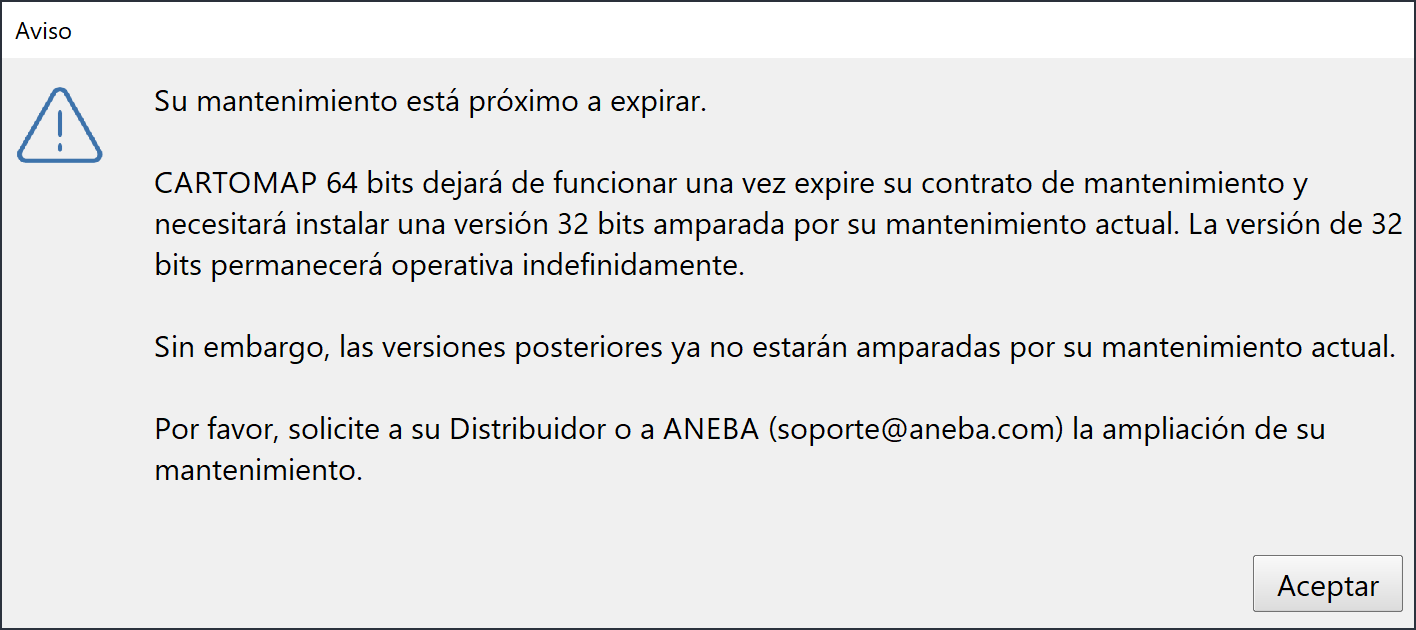

Licencia de CARTOMAP 64 bits próxima a expirar
