Incremento de la tolerancia frente a discontinuidades del trazado
CARTOMAP permite que exista una diferencia entre las coordenadas de final de un tramo del trazado y las de inicio del tramo siguiente. De esta forma la interpretación de alineaciones en planta se realiza perfectamente sin necesidad de crear elementos espurios.
Se ha incrementado la tolerancia previa, de 3 mm, a 7.5 mm, basada en la aparición de formatos con alineaciones un poco más imprecisas de lo habitual.
Pantalla flotante de propiedades de un elemento gráfico
Se podía producir una inestabilidad del sistema si se mostraban datos de un elemento seleccionado gráficamente, en la pantalla flotante de propiedades, y se abría otro archivo CTM diferente.
Cálculo de plataformas con secciones de taludes
El cálculo de plataformas puede generar muchos QUADs, aunque luego son unificados para minimizar su número. Esto podía ocasionar que en alguna sección, con taludes en desmonte y terraplén, se llegaran a dar un aviso de solape de tramos por diferencias insignificantes. Se ha mejorado el procesamiento de este tipo de geometrías.

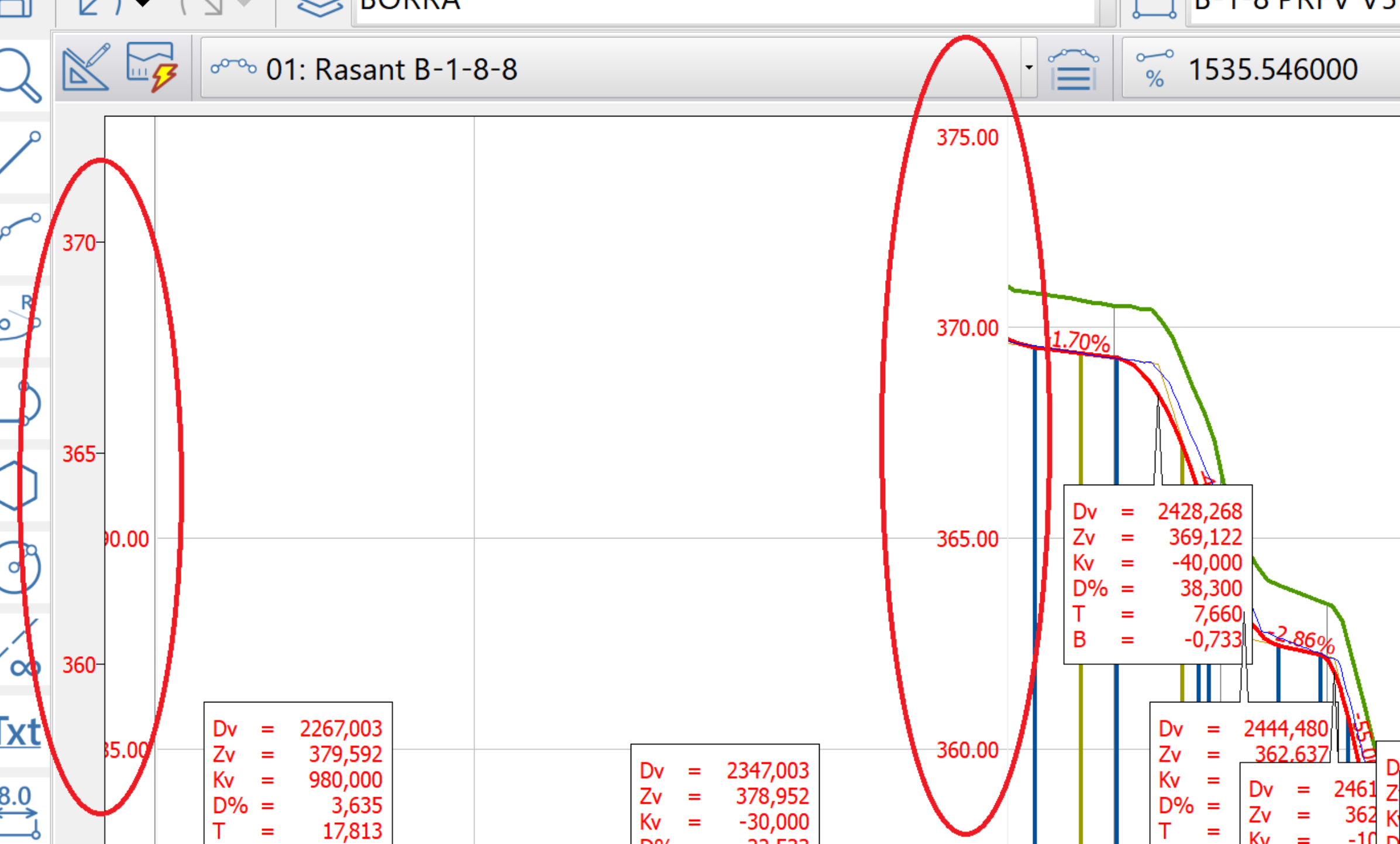

Perfil longitudinal – Numeración de cotas en cambios del plano de comparación
Podía darse el caso en que, al definir diversos planos de comparación en un perfil longitudinal, se mostrase la numeración de cotas con un número de decimales distinto al del eje de cotas principal, situado a la izquierda.
Los decimales se determinan automáticamente en base a la numeración en uso.
Trazado – Editor de secciones tipo
Los campos de definición de tramos rectos en la sección tipo contienen 3 valores: Anchura, pendiente y altura, cuya modificación podía originar cambios no deseados en alguno de los otros 2 valores ya que están relacionados entre sí.
Ahora se puede bloquear uno de ellos para indicar explícitamente qué valores se desea editar. El campo bloqueado permanecerá inactivo y los otros dos valores se actualizarán al modificar cualquiera de ellos.

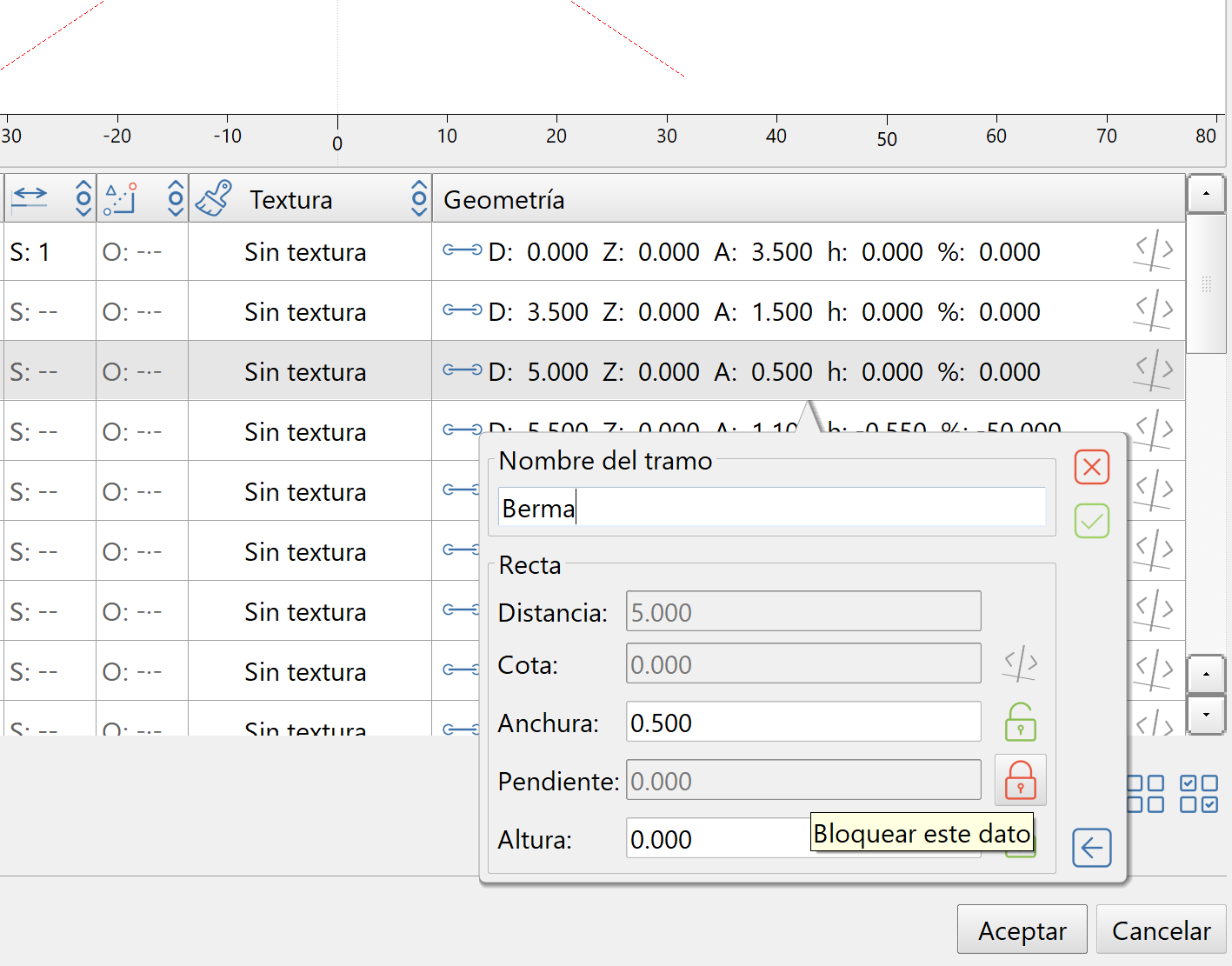

Editor de tramos rectos de la sección tipo con bloqueo de datos de u geometría
