Preliminares

El grupo de datos Cilíndrica, dentro de las obras de fábrica de Geometría variable, permite definir pilotes o columnas sólidas de sección circular con una determinada profundidad. Se pueden definir hileras de pilotes que quedarán centrados sobre una posición de referencia.

Este grupo de datos puede ir asociado al grupo de datos Cuadrangular para generar los pilotes en la base de un pilar, en cuyo caso la posición de referencia se fijará automáticamente en el centro de la base del pilar. Vea Cuadrangular

Vista de una OF cilíndrica

Parámetros

Tamaño

•Diámetro: Diámetro del cilindro.

•Profundidad: Altura desde la parte superior.

Posición superior del centro

Dado que este tipo de OF puede ir asociada a otras, se establece una posición superior del centro que, por ejemplo, podrían modificar otras geometrías asociadas (por ejemplo, la base de un pilar estableciendo su centro como posición superior del centro de los pilotes).

•X, Y, Z: Coordenadas del punto central superior del cilindro.

Distribución múltiple en anchura y en longitud

Se pueden crear grupos de pilotes o pilotes individuales (si se indica 1 y 1 como número de pilotes en anchura y longitud)

•Número: Cuantos pilotes se generarán a lo ancho/largo del conjunto.

•Separación: Entre los centros de cada pilote en el sentido indicado (anchura o longitud).

Descripción

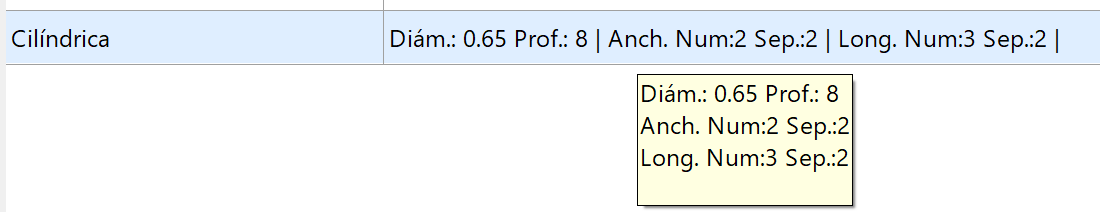

Parámetros de datos Cilíndrica en la descripción de una obra de geometría variable de tipo cilíndrica

Edición

Al hacer un doble clic sobre el apartado de descripción del grupo de datos Cilíndrica, se accede al editor de esos valores

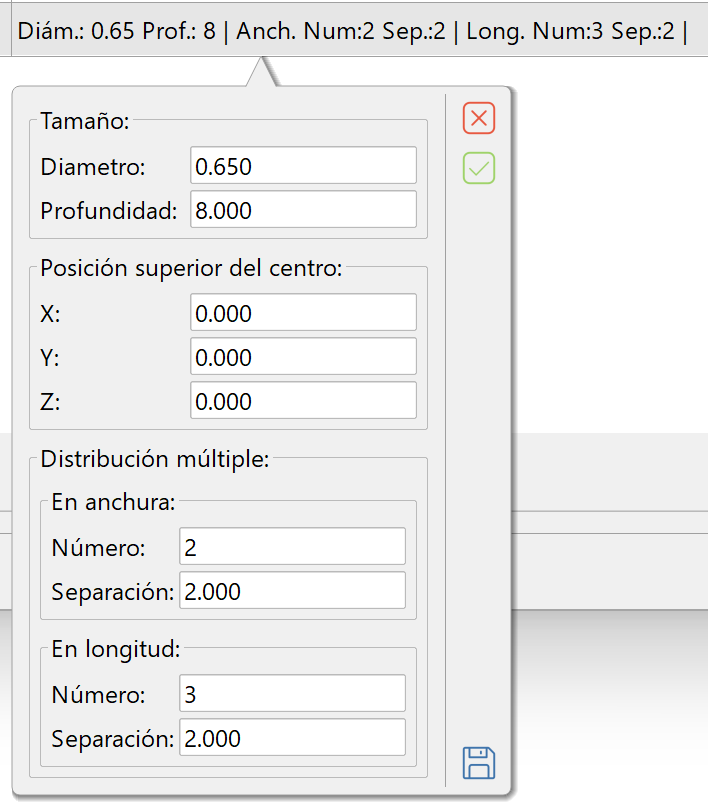

Editor del grupo de datos Cilíndrica de una OF de geometría variable de tipo cilíndrica
