<< Mostrar la tabla de contenidos >> Navegación:  Obras > Obras de fábrica > Editor de obras de fábrica > Bloques

La pestaña Bloques, situada en la parte inferior del editor de obras de fábrica (OF), permite ver los bloques generados por una OF agrupados según las partes de la OF que conforman.

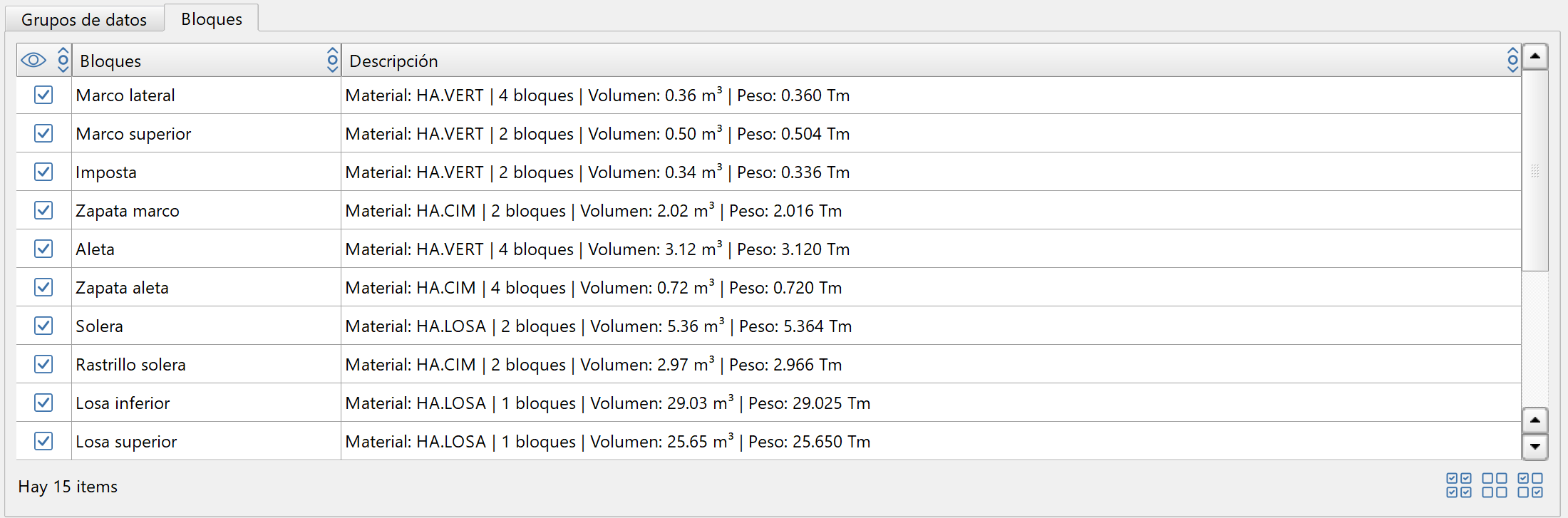

Lista de partes de la OF con sus bloques

Columnas

•Visibilidad: Permite mostrar u ocultar una o más partes de la OF.

•Bloques: Muestra los las diferentes partes de la OF que agrupan diversos bloques. No es editable.

•Descripción: Muestra los datos básicos de cada parte de la OF:

oMaterial: Material que define la textura gráfica y diversos datos asociados (Editor de materiales).

oN bloques: Indica cuantos bloques forman esta parte.

oVolumen (en metros cúbicos): Volumen ocupado por esta parte de la OF.

oPeso (en toneladas métricas): Peso de esta parte de la OF.

Opciones de la lista

Selección de elementos: Selecciona diversos elementos de la lista, ninguno, el resto o todos, respectivamente.
La opción Seleccionar ninguno puede ser muy útil para deseleccionar filas previamente seleccionadas.

Selección de bloques

Se pueden seleccionar uno o más bloques en la lista. Se actualiza la vista 3D mostrando en color rojo los bloques seleccionados.

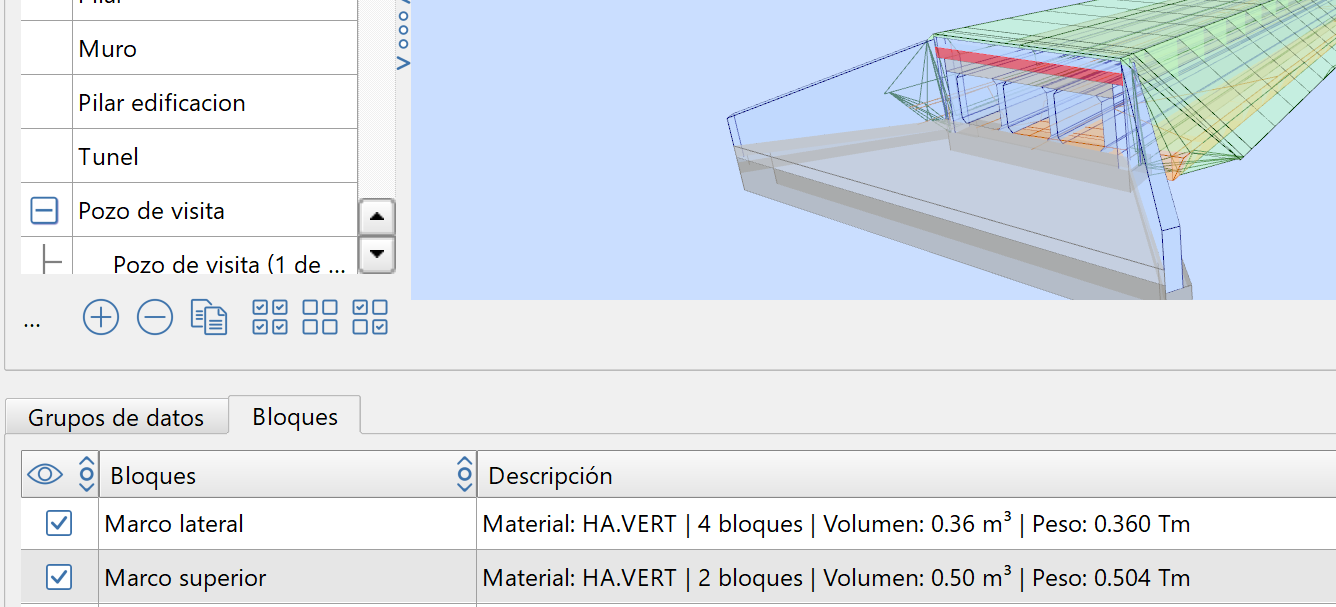

Vista 3D con el Marco superior seleccionado

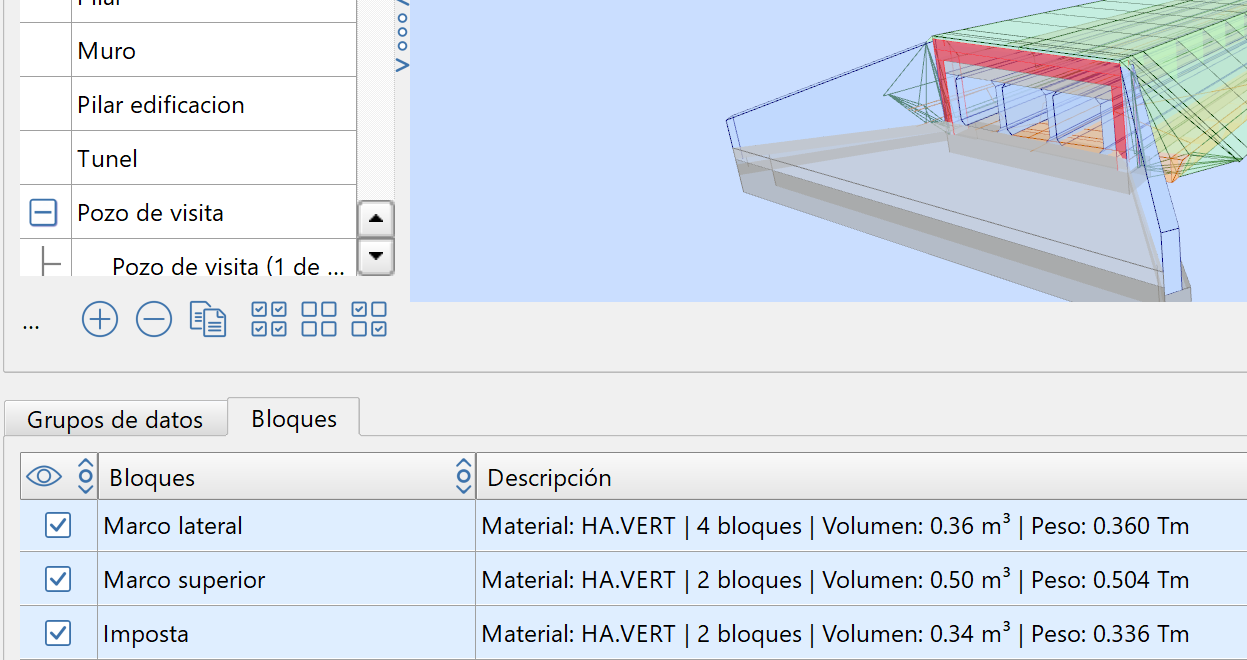

Vista 3D con varias partes del marco seleccionadas

Visualización y ocultación de bloques

Puede ser interesante, para realizar un mejor análisis, ocultar algunos de los bloques. Por ejemplo, se pueden seleccionar todos los bloques menos el de Terraplén y hacer un clic en el icono visible de uno de ellos para cambiar el estado a no visible para toda la selección. (Listas de selección)

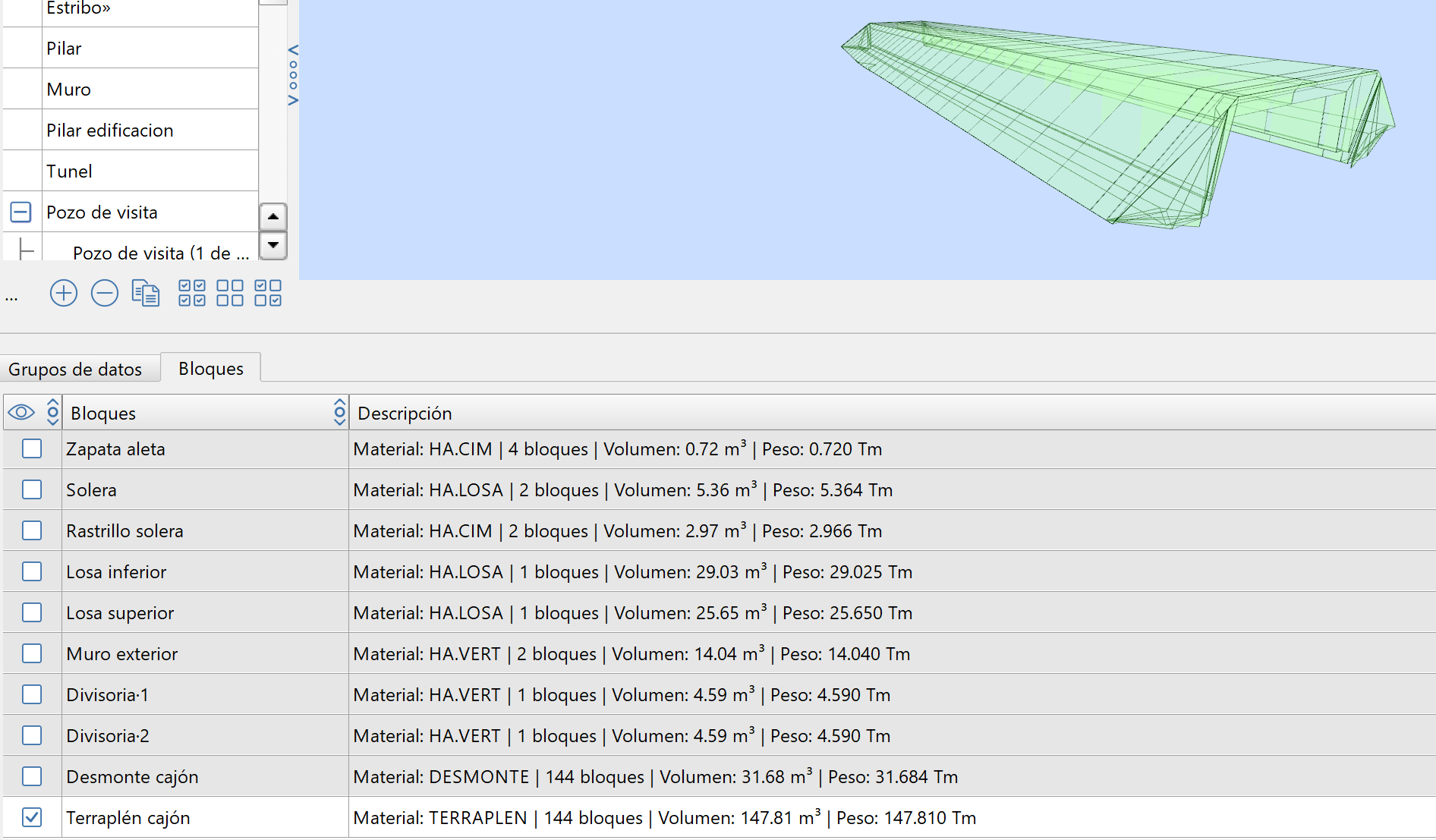

Ocultación de todos los bloques excepto Terraplén
