El proceso a seguir para numerar las curvas de nivel es:

1.Cree una nueva capa, por ejemplo “Numeración de curvado”, para poderla ocultar o mostrar a voluntad

2.Cree una entidad, por ejemplo “Curvado-1”, donde dibujará las líneas de numeración

3.Dibuje las líneas de numeración, que son aquellas en cuya intersección con las curvas de nivel se pondrá el texto con la cota de dicha curva. Deben de ser líneas (no polilíneas ni arcos) que estén completamente dentro del modelo.
Es importante el sentido de la línea ya que los textos se numerarán con su base hacia el extremo de la línea. O sea, para una línea definida de sur a norte la orientación de los textos será izquierda-derecha, y en una línea de norte a sur los textos saldrán girados, de derecha a izquierda.

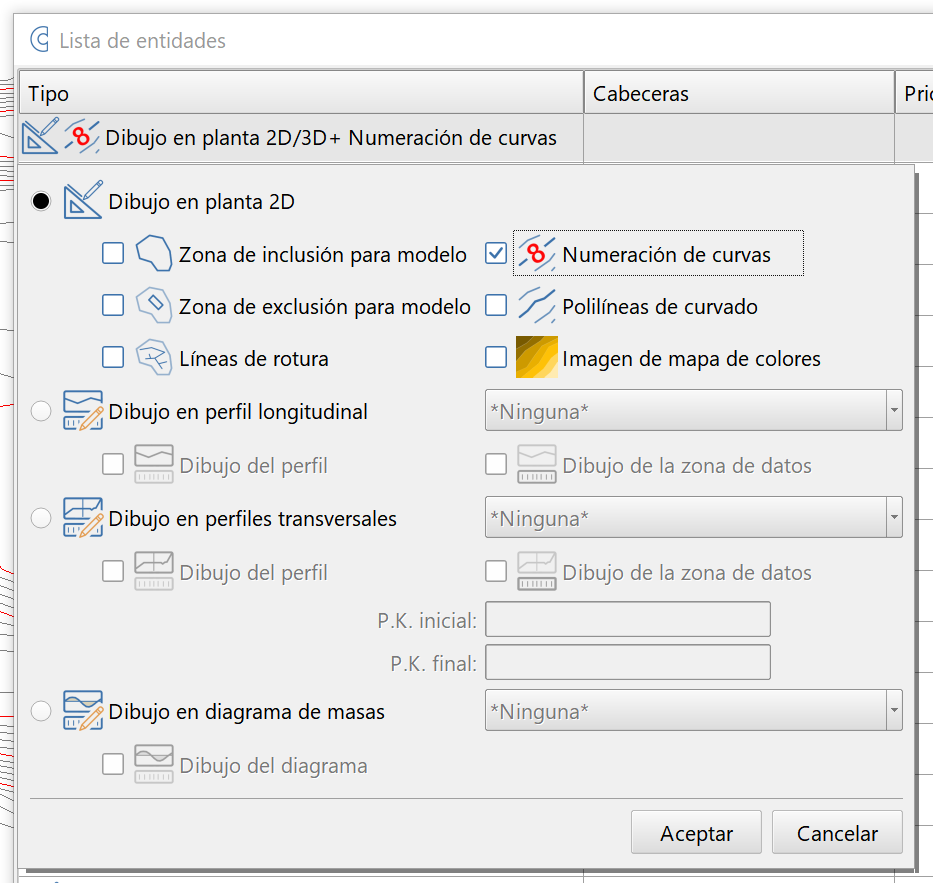

4.En la edición de entidades, cambie el tipo de entidad a Numeración de curvas

5.Oculte la capa inicialmente creada para contener las entidades de numeración del curvado.

6.En la presentación de curvas de nivel seleccione la opción numerar por líneas de numeración. La opción de numeración por extremos no funciona para modelos de malla.

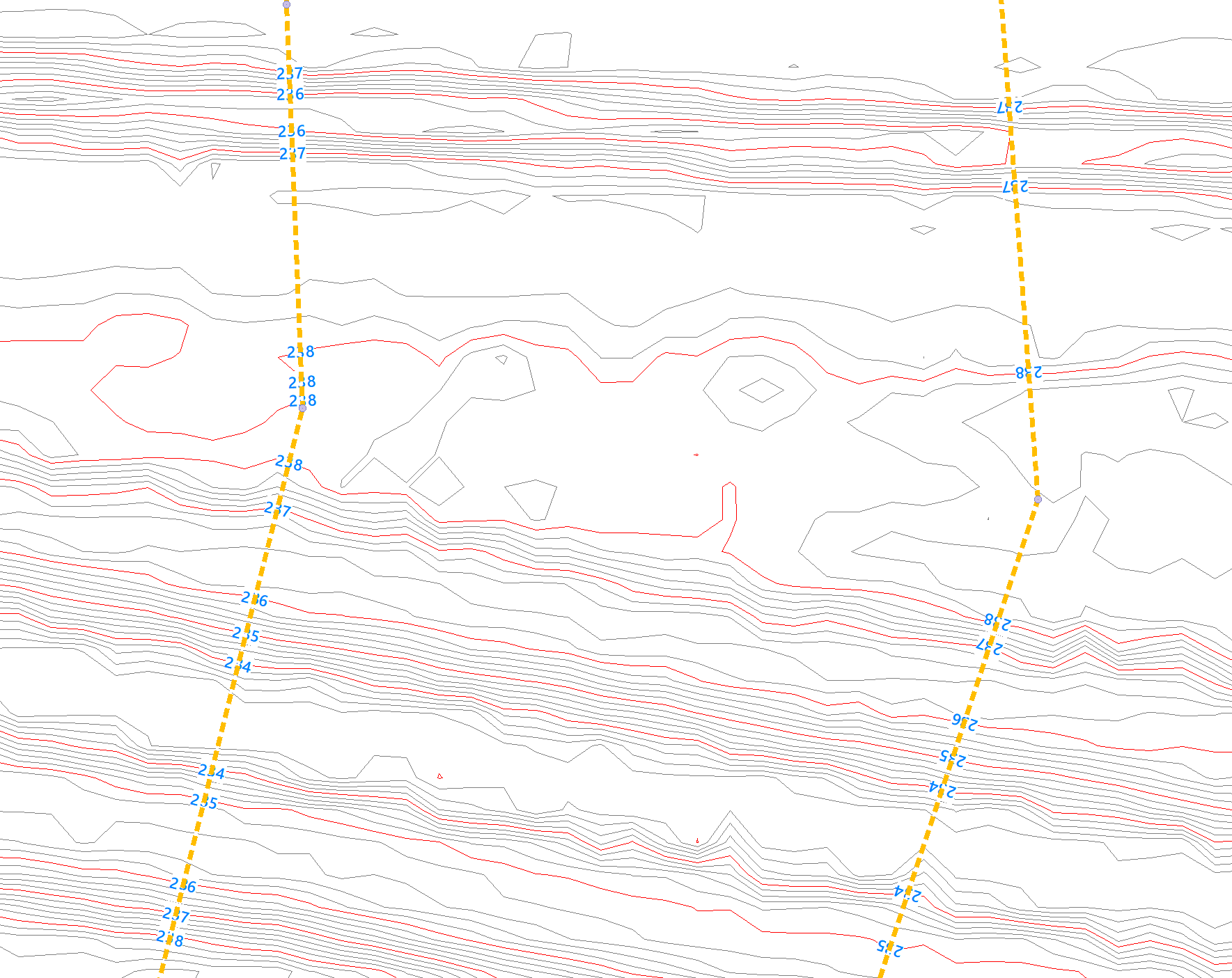

Numeración de curvas de nivel con las entidades de numeración visibles

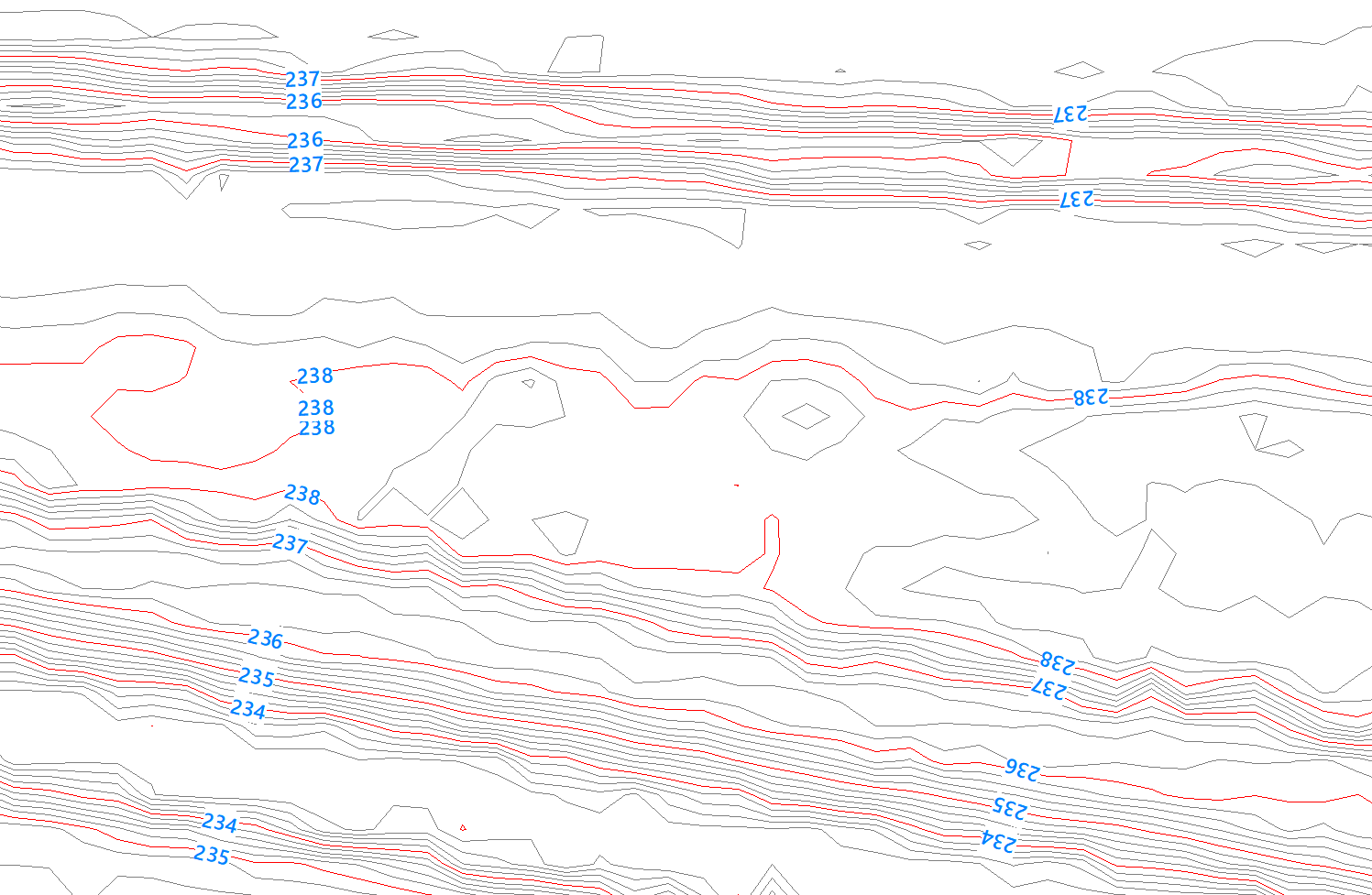

Numeración de curvas de nivel con las entidades de numeración ocultas
