<< Mostrar la tabla de contenidos >> Navegación:  Listados > Volúmenes > Obras de fábrica

Este listado permite obtener los datos de obras de fábrica

Acceso

Desde la barra de menús con la opción Listados > Obras de fábrica...

Configuración

Al seleccionar este listado se muestra una pantalla para definir los resultados que se quieren obtener.

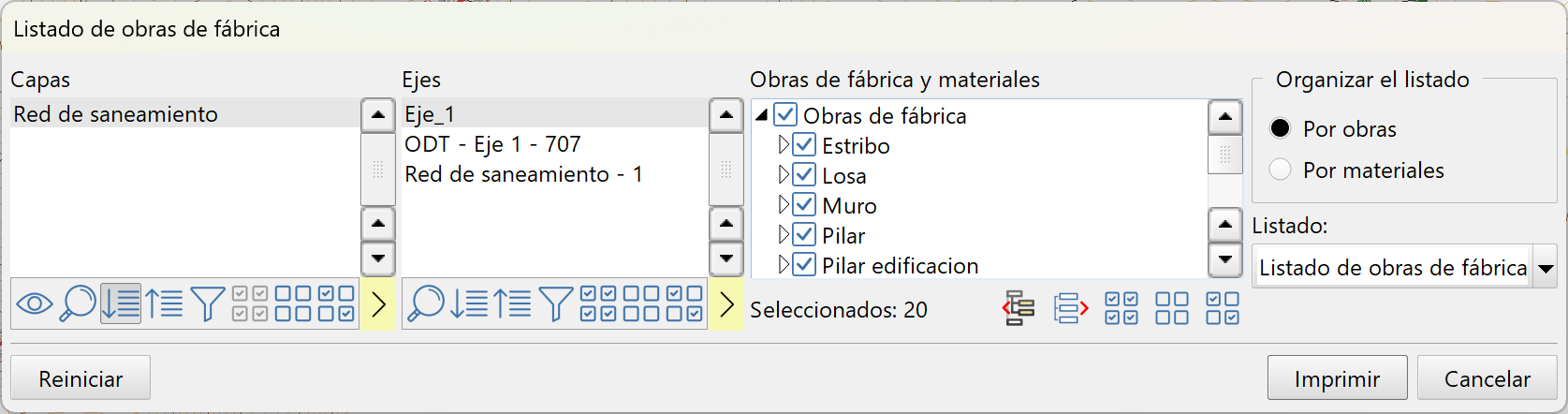

Pantalla de configuración del listado de obras de fábrica

Opciones de configuración

•Capas: Permite filtrar la generación del listado sólo de las OF que estén en las capas indicadas. Solo aparecen las capas que tienen alguna OF asignada.

•Ejes: Se pueden seleccionar determinados ejes para generar un listado sólo de las OF que tienen alguno de esos ejes como eje de referencia. Solo aparecen los ejes que tienen alguna OF asignada.

•Obras de fábrica y materiales: Por defecto están seleccionadas todas las OF y todos los materiales, pero se puede seleccionar cualquier combinación para generar datos sólo de las OF y materiales seleccionados.

•Organizar el listado: Puede agrupar los datos por obras de fábrica o por materiales.

•Listado: El nombre del listado. Si selecciona un nombre existente el listado resultante se añadirá al final del existente.

•Reiniciar: Reinicia los datos de selección por si se han seleccionado subconjuntos porque se guardan entre sesiones.

•Imprimir: Genera el listado y abre el gestor de listados para su visualización, edición, exportación, etc. (Gestor de listados)

Resultados

Contenido

Las columnas pueden variar según se haya seleccionado la organización del listado.

•Obra: Nombre de la obra de fábrica.

•Bloque: Nombre de las partes de la OF que agrupan diversos bloques.

•Material: Nombre del material asignado a cada parte de la OF.

•Volumen: Metros cúbicos ocupados por los bloques de cada parte de la OF.

•Peso: Toneladas métricas de los bloques de cada parte de la OF.

•Eje de referencia: Eje de referencia de la OF, si lo tiene.

Ejemplo filtrando y agrupando por obras de fábrica

En este caso se filtran solo las OF "Drenaje transversal" y "Muro", sobre todos los ejes y todas las capas, agrupados por OF.

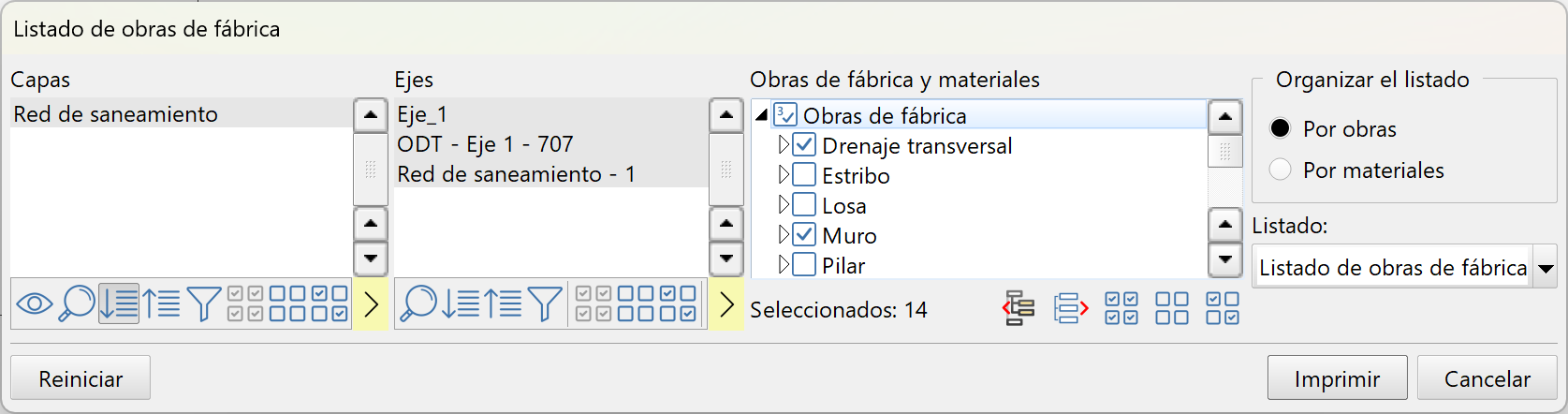

Configuración para imprimir las OF "Drenaje transversal" y "Muro"

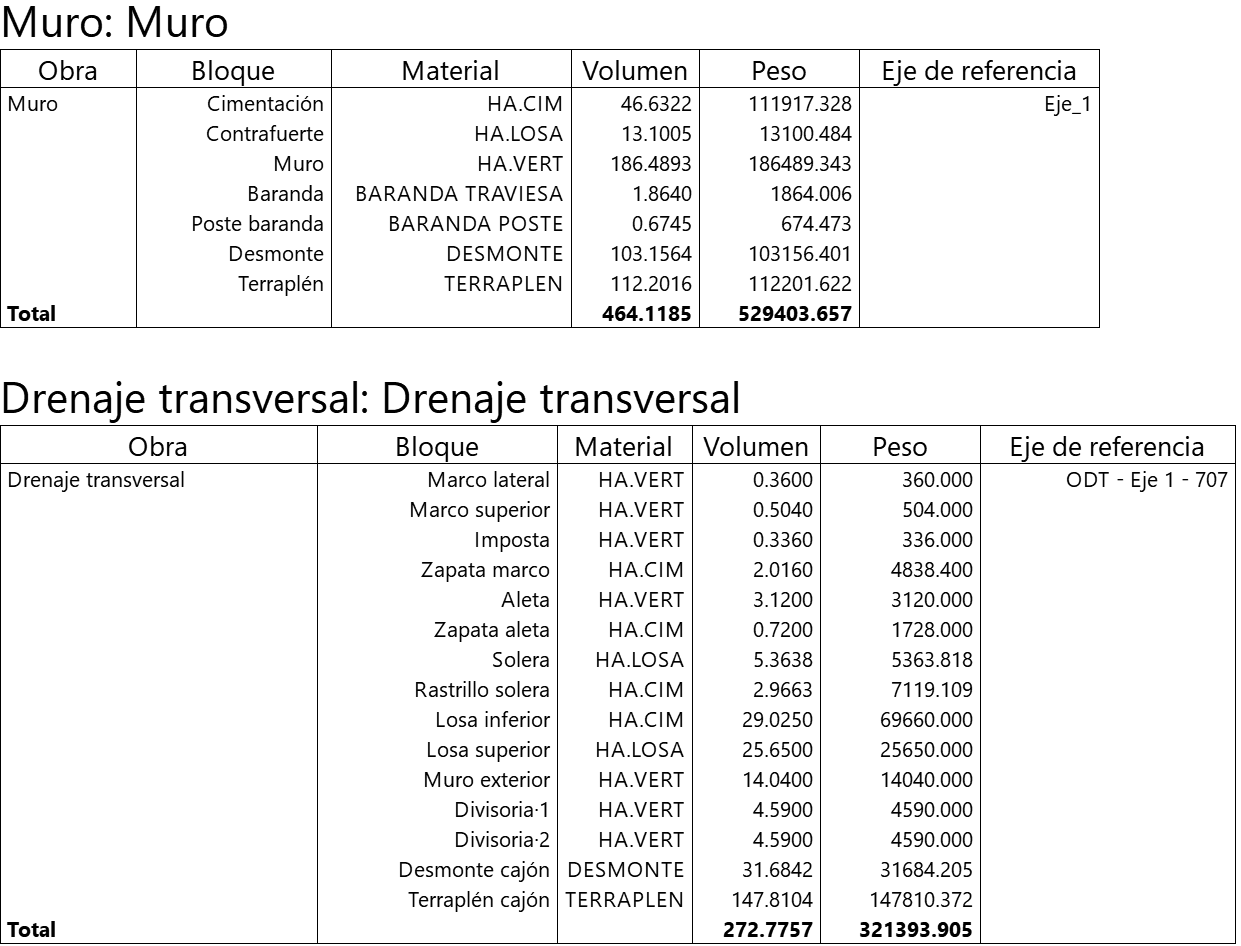

Listado resultante
