Se ha mejorado la cubicación limitada, al interior o exterior de unos límites, con la generación de límites compuestos por múltiples zonas. Para definir múltiples zonas en una entidad simplemente se dibujan mediante elementos de dibujo y CARTOMAP generará el límite compuesto por las diversas zonas si están separadas o la unión común si se solapan.

Podemos ver un ejemplo práctico de una entidad con 3 zonas con su representación sobre un eje lineal y la cubicación resultante que varía según se afecta por el límite de cubicación que se ha definido como interior, es decir, sólo se cubica dentro de los límites.

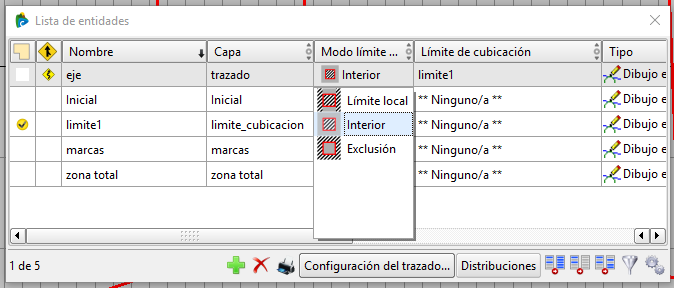

Definición del tipo de limitación de la cubicación

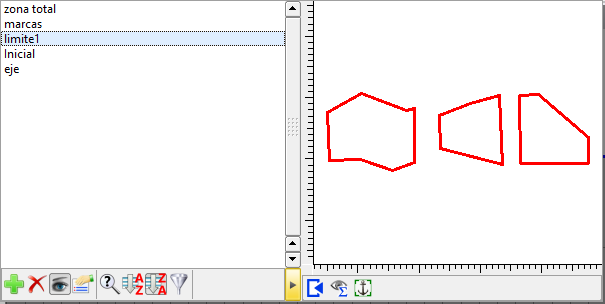

Entidad que delimitará la cubicación con múltiples zonas

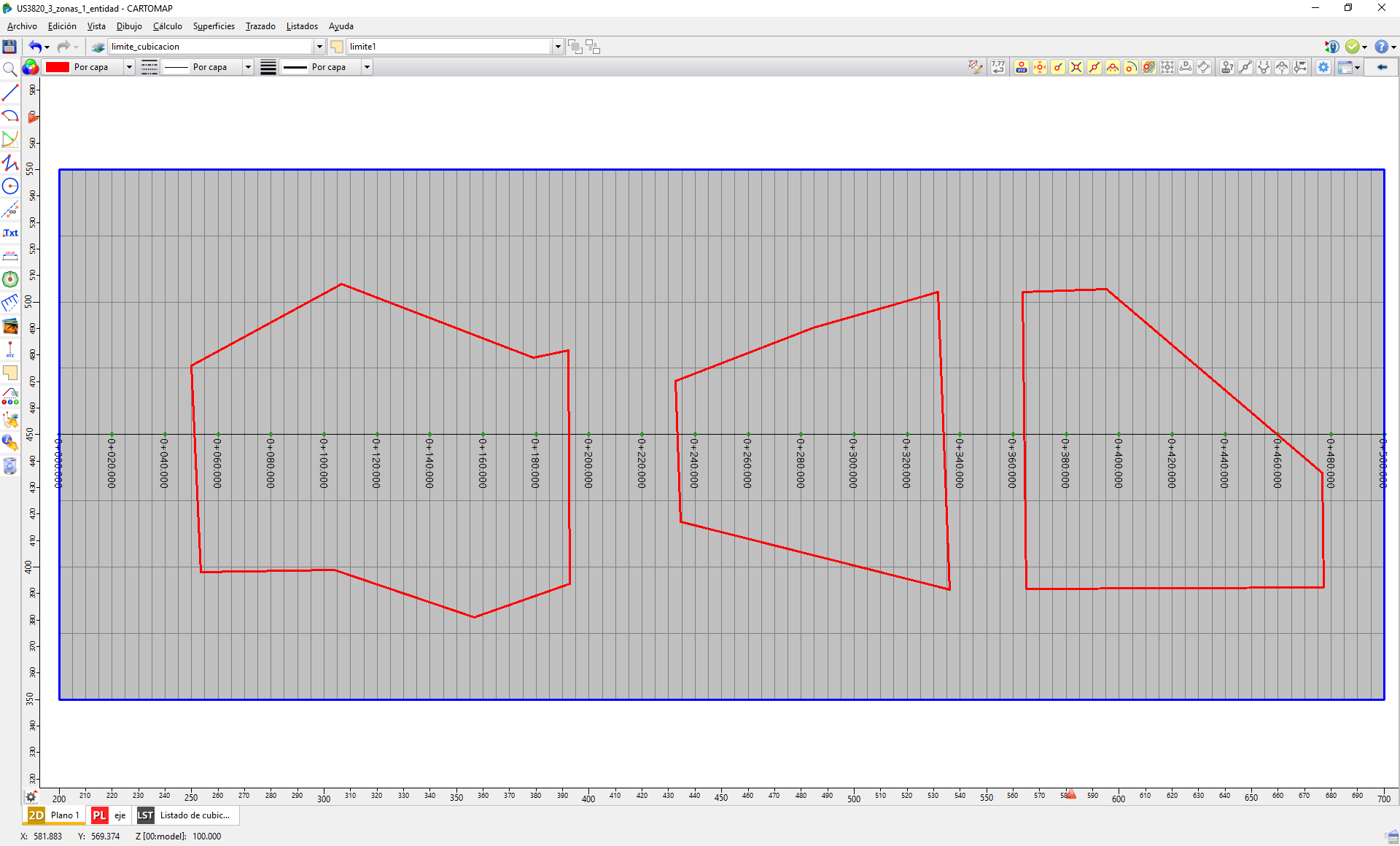

Vista en planta del eje lineal con las múltiples zonas límite

Cubicación resultante en el interior de las zonas
