Los planos creados quedan ligados a la ventana desde la cual se generan. Al abandonar la ventana División y giro de planos, pulsando el botón Aceptar de la misma, se retoma la vista 2D del último plano añadido o editado.
Se pasa de un plano a otro, o a la vista normal 2D, mediante el siguiente grupo de botones de la barra de herramientas Utilidades de la vista 2D:
|
Plano inicial: al pulsar el botón la vista 2D queda centrada sobre el primero de los planos añadidos. |
|
Plano anterior: al pulsar el botón la vista 2D queda centrada en el plano anterior al actualmente mostrado en la vista 2D. |
|
Ir a plano: al pulsar este botón aparece una previsualización de la vista 2D con todos los planos creados, el actual aparece resaltado en morado, el resto en gris. Pulsando con el ratón sobre cualquiera de ellos quedará seleccionado como actual, es decir, aparecerá en la vista 2D de la ventana. |
|
Plano siguiente: al pulsar el botón la vista 2D queda centrada en el plano creado a continuación del actualmente mostrado en la misma. |
|
Plano final: al pulsar el botón la vista 2D queda centrada sobre el último de los planos añadidos. |
|
Plano global: al pulsar este botón se retoma la vista 2D global de la ventana de trabajo. |

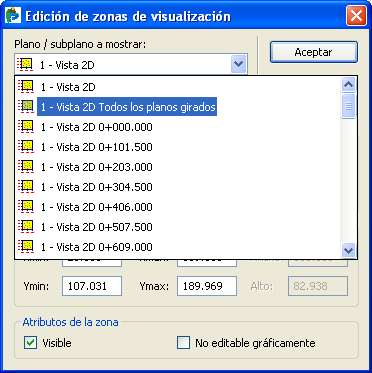

Para imprimir un plano concreto, o incluir varios de ellos en una misma hoja, al añadir una zona de visualización al plano papel, aparecerán los distintos planos girados, de modo que se pueda seleccionar aquel que se desea imprimir. Si se selecciona la opción Todos los planos girados, se imprimirán tantas hojas como planos tenga la ventana seleccionada:
