La calculadora geodésica facilita los cálculos de coordenadas geográficas y/o proyectadas entre dos Sistemas de Coordenadas de Referencia (CRS) cualesquiera mediante el uso de cualquier sistema de proyección (UTM, Gauss-Krugër, Lambert…).

Los datos utilizados se descargan directamente de la base de datos de la EPSG, que es la referencia mundial que garantiza el acceso a las definiciones más actualizadas.

Acceso a la Calculadora Geodésica

Lo primero es seleccionar el tipo de CRS que se usarán como origen y destino e importarlo desde la EPSG con el botón de búsqueda. Estos valores se conservarán de una sesión a otra para facilitar su uso.

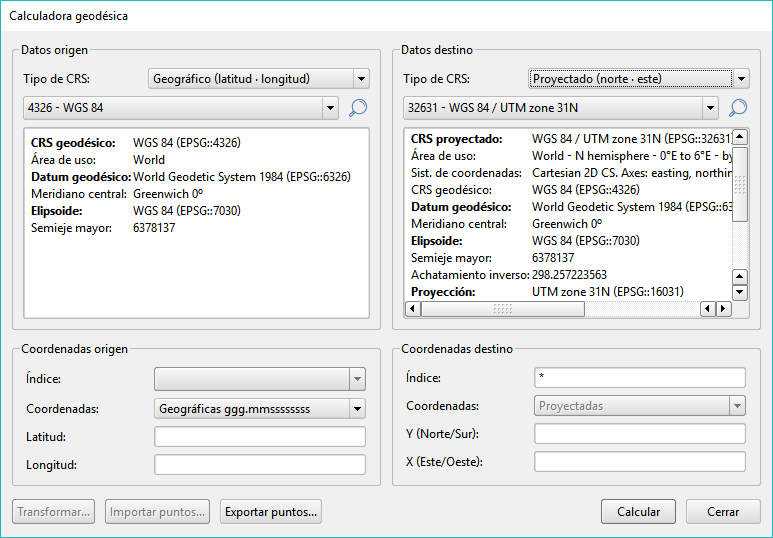

Pantalla inicial de la Calculadora Geodésica

Al buscar un CRS puede entrar su código o cualquier grupo de palabras de su descripción. Por ejemplo, si pone “ETRS89 UTM 31N” le aparecerían todos los que contienen, ni que sea parcialmente, esas palabras.

Al seleccionar uno de los CRS encontrados se mostrará su información detallada.

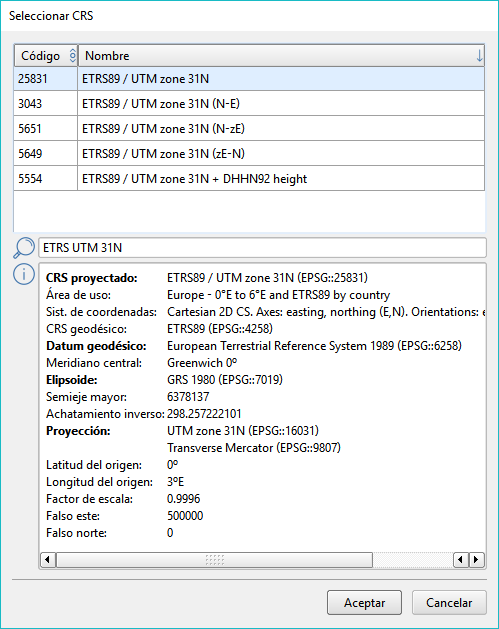

Selección de un CRS

A continuación, se introducen las coordenadas de origen en el formato deseado y se mostrarán las coordenadas simplemente al cambiar de campo de edición. También se puede seleccionar un punto del proyecto y se rellenas sus coordenadas de origen si se está en un CRS proyectado.

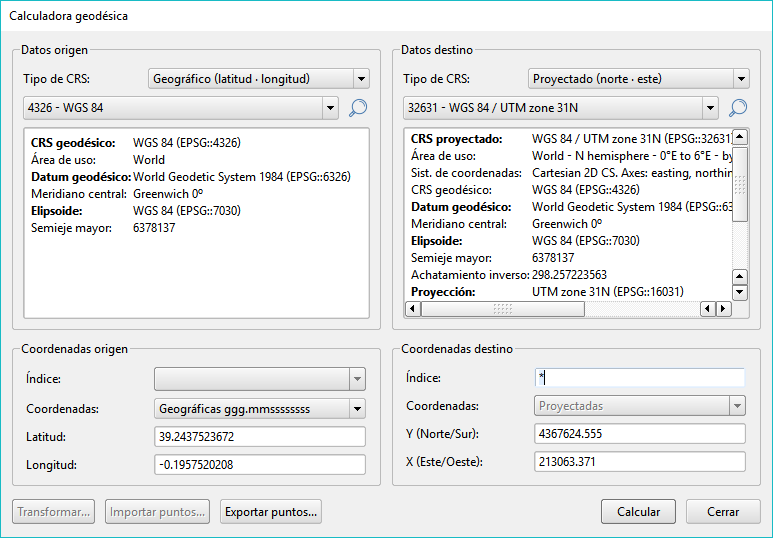

Coordenadas calculadas, en este caso de WGS84 geográficas a proyectadas en WGS84 UTM 31N

La opción Calcular genera un punto en las coordenadas destino, si son proyectadas, con la numeración que aparezca en el campo índice. Si en dicho campo hay un asterisco (*) se incrementará el último punto en 1. De esta forma los puntos calculados pasan a la capa actual del proyecto.

Se pueden Transformar puntos, estaciones y/o entidades de un sistema proyectado a otro; por ejemplo, pasando de una zona límite de un huso UTM a huso vecino.

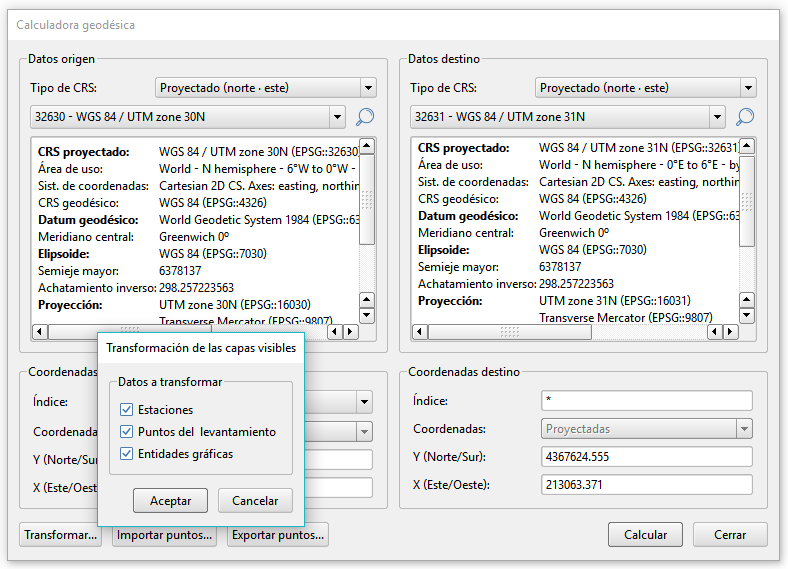

Elección de los datos a transformar, en este caso entre husos UTM vecinos

También se pueden importar o exportar puntos en formato ASCII en el formato:

•Coordenadas proyectadas: Índice, E, N, Z (o Índice, E, N, Z, dependiendo de las preferencias de unidades)

•Coordenadas geográficas: Índice, latitud (en formato ggºmm’ss.sssss”N/S), longitud (en formato ggºmm’ss.sssss”W/O/E), Z
