Es lo que en LandXML se conoce como Corridor Model, que está formada por las secciones transversales a lo largo de un eje, similar a los QUADs, que facilitan las tareas de replanteo y control 3D de maquinaria de obra.

CARTOMAP permite integrar las obras de fábrica dentro de las secciones transversales para poder replantear diversas partes de cada una de ellas (solera, cimentación, muros...) relativas a un eje.

Exportar datos a LandXML - TRAZADO - Secciones transversales y obras de fábrica

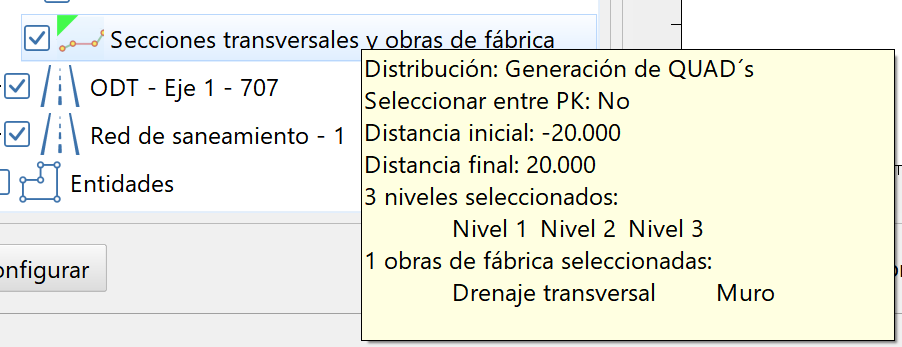

Al posicionarse sobre el apartado de secciones se mostrará una información de sus parámetros

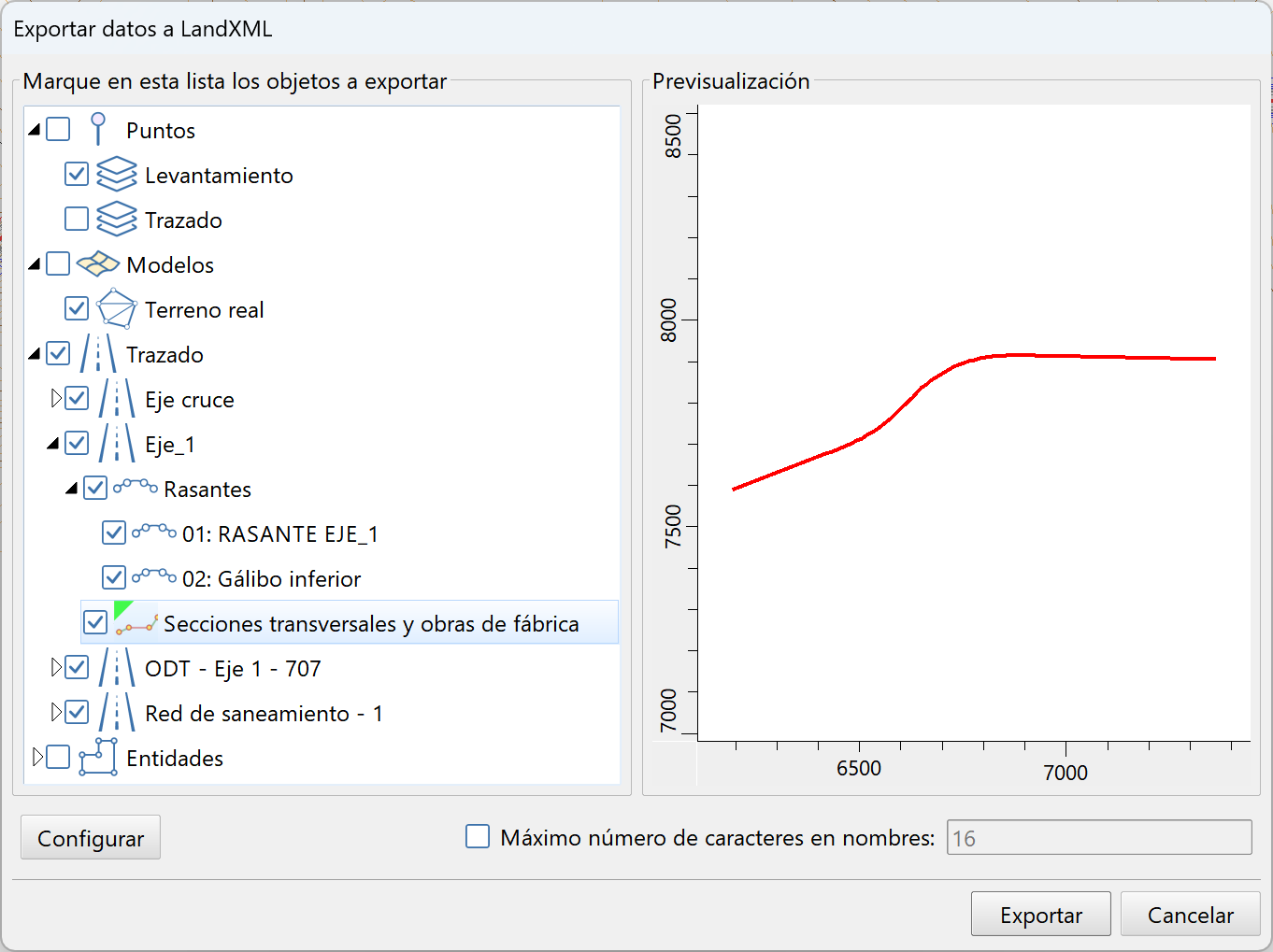

Al seleccionar el apartado Secciones transversales y obras de fábrica se activa la opción Configurar, para definir qué se exportará:

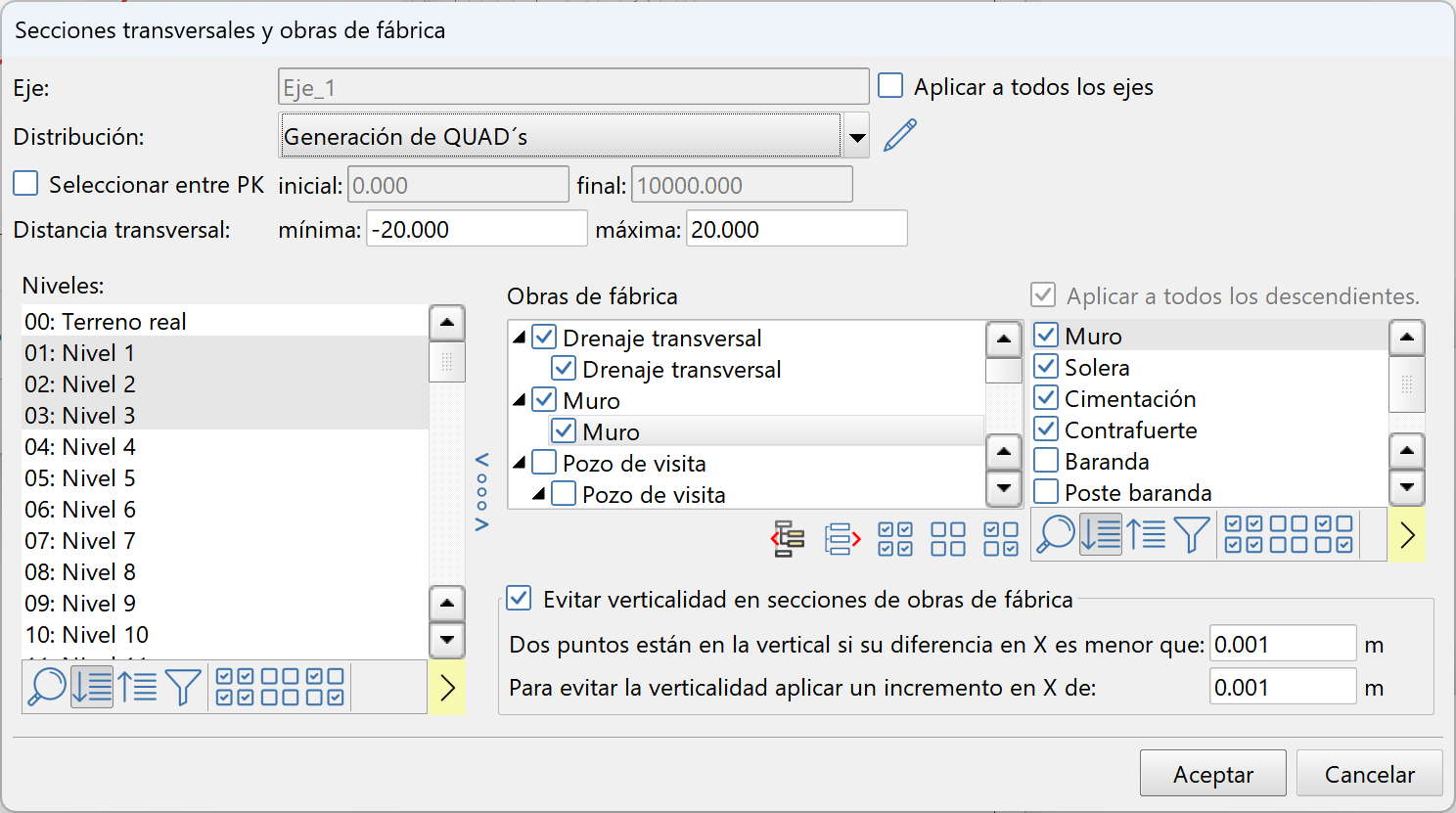

Configuración de obras que se exportarán referidas a un determinado eje

Cuando importamos el LandXML generado podemos ver los perfiles transversales con las obras proyectadas. Se pueden seleccionar sólo determinados bloques para minimizar los datos para tareas de replanteo.

IMPORTANTE: Para facilitar las labores de replanteo, CARTOMAP permite Evitar la verticalidad en secciones de obras de fábrica porque la mayoría de sistemas en campo no admiten replantear esos datos confundiendo los puntos inferiores y superiores. Se pueden indicar los parámetros de la distancia para considerar que dos puntos están dispuestos verticalmente (por defecto <1mm) y el incremento en distancia en esos casos (por defecto +1mm).

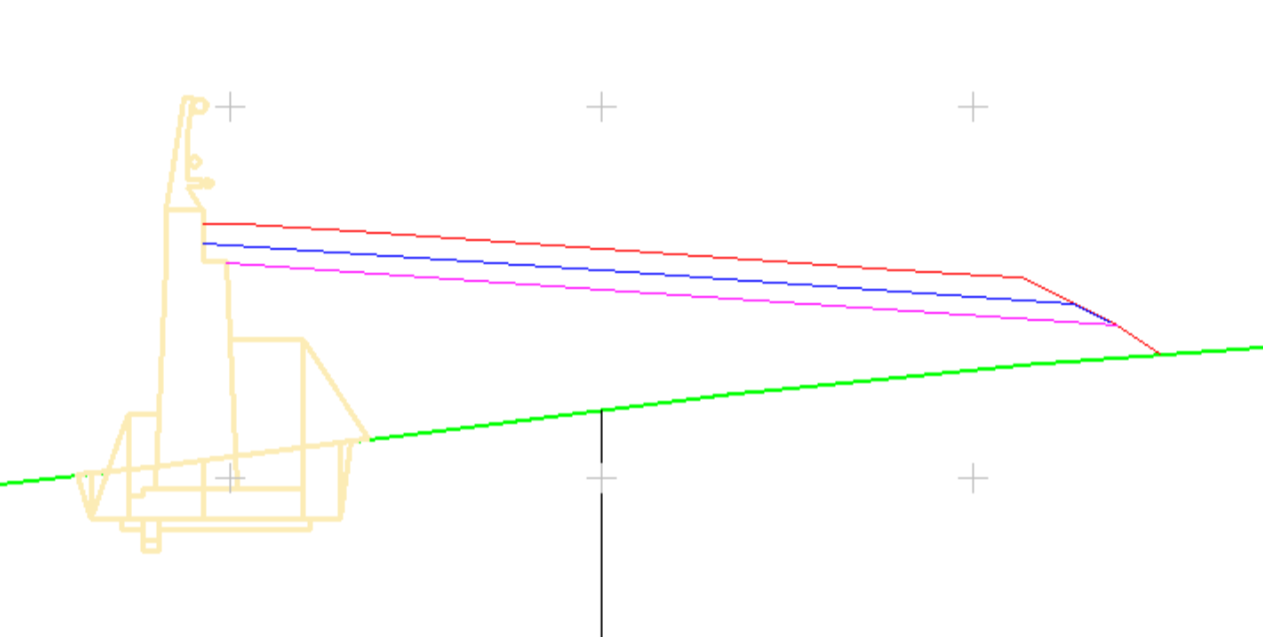

Perfil transversal del archivo LandXML importado desde CARTOMAP

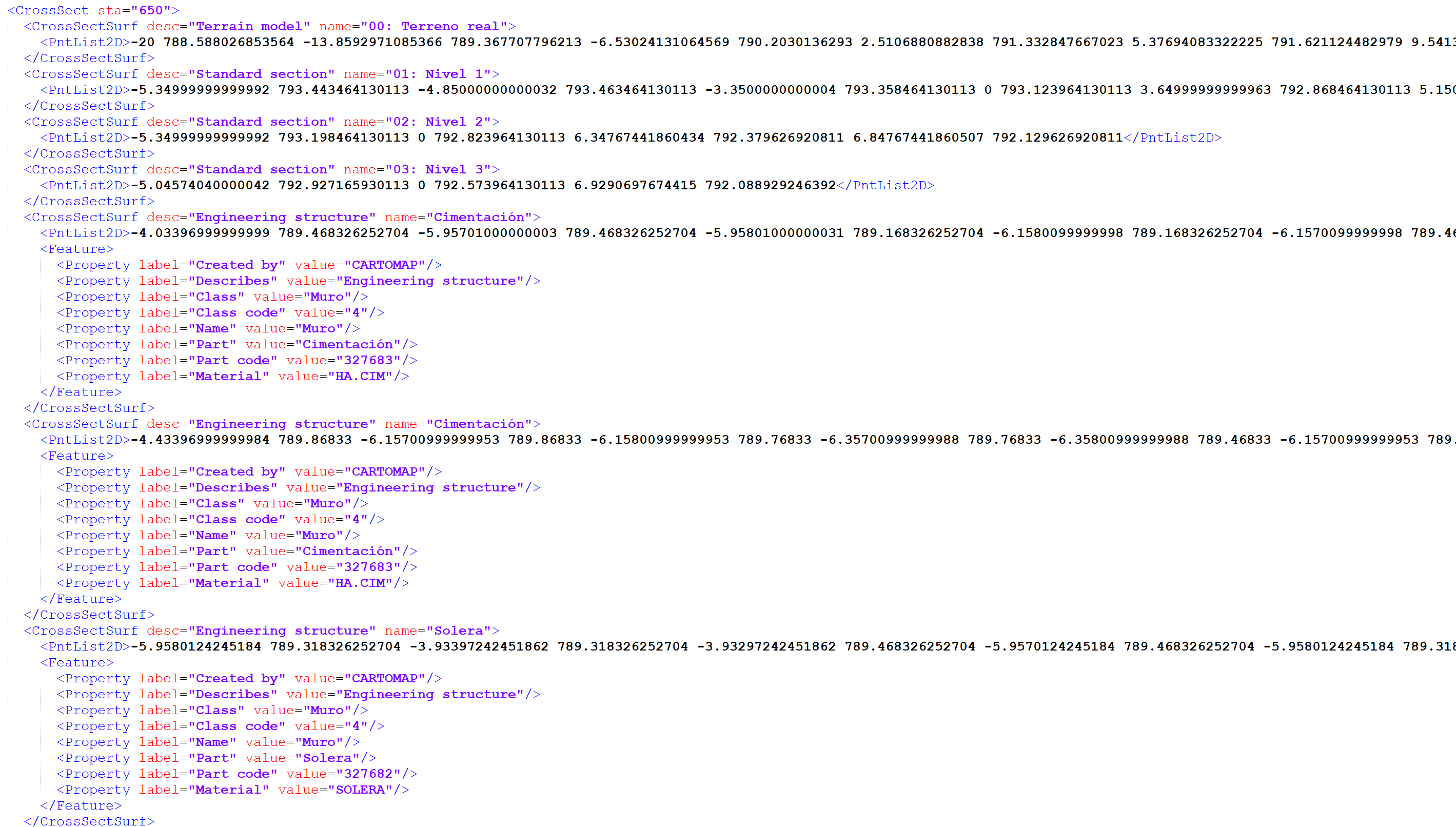

Vista parcial de un eje exportado a LandXML en la zona de secciones transversales con la parte inferior (cimentación y solera) de un muro
