Los estilos de presentación facilitan la reutilización del formato deseado entre diferentes vistas y entre diferentes cubicaciones calculadas.

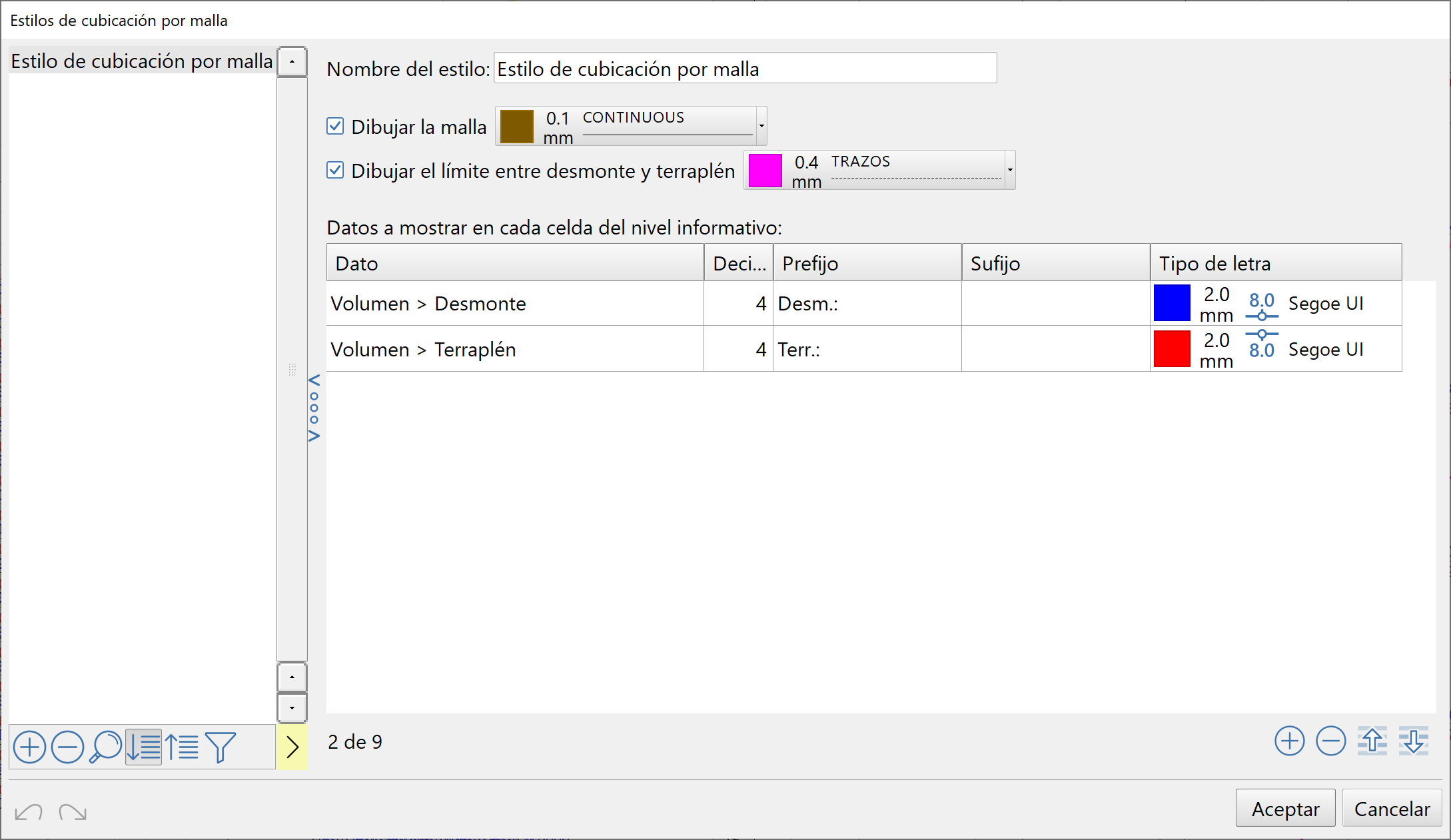

Editor de estilos de presentación de cubicación por malla

Desde esta pantalla puede añadir, modificar o eliminar diversos estilos de presentación. Para cada estilo se puede definir:

•Nombre del estilo: Que se usará al seleccionarlo posteriormente.

•Dibujo de la malla: Indica si se desea mostrar cada celda de la malla y el tipo de línea que se utilizará.

•Dibujo del límite entre desmonte y terraplén: Dibujará la línea, del tipo indicado, que muestra la separación entre las zonas de desmonte y terraplén. Esta línea se basa en los datos por cada celda que es una aproximación según el paso de malla utilizado (paso informativo).

•Lista de los datos que se mostrarán: Tipo de dato, los decimales usados, un prefijo y un sufijo y el tipo de letra, incluyendo la posición relativa en la celda. En la parte inferior se pueden añadir o eliminar datos a mostrar, entre los que figuran:

oNúmero de la celda.

oSuperficie afectada, en desmonte o en terraplén.

oVolumen en desmonte o en terraplén.

oCota inicial, final o diferencial de varias posiciones en la celda: Centro de la celda o esquinas SE, SO, NE, NO según su orientación cardinal.

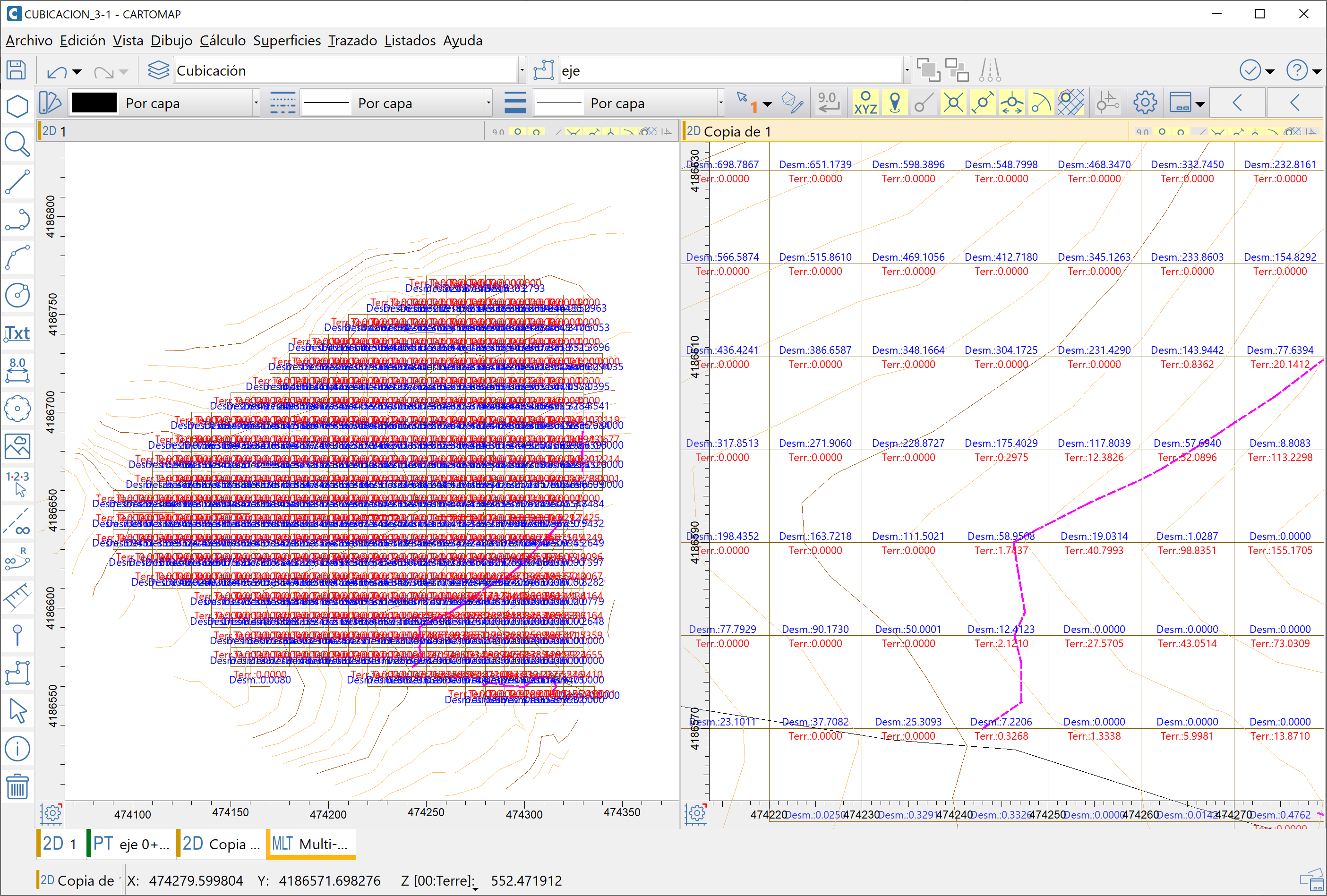

A continuación se muestra un ejemplo multivista, con una zona ampliada, en la que se puede apreciar el resultado global y en detalle con el volumen en desmonte y terraplén de cada celda.

Vista 2D general y en detalle de una cubicación por malla
