<< Mostrar la tabla de contenidos >> Navegación:  Modelos del terreno > Tipos de modelos y utilización > Malla regular

Los modelos de malla regular proporcionan una superficie usando una malla de celdas cuadradas, habitualmente siguiendo los ejes de coordenadas X-Y/E-N (aunque puede establecerse un giro), y de un tamaño fijo para todo el modelo. Cada vértice de las celdas puede tener una cota válida o no. Las celdas no forman un plano, por estar formadas por 4 puntos, y CARTOMAP lo tiene en cuenta para calcular la cota dentro de esa superficie alabeada.

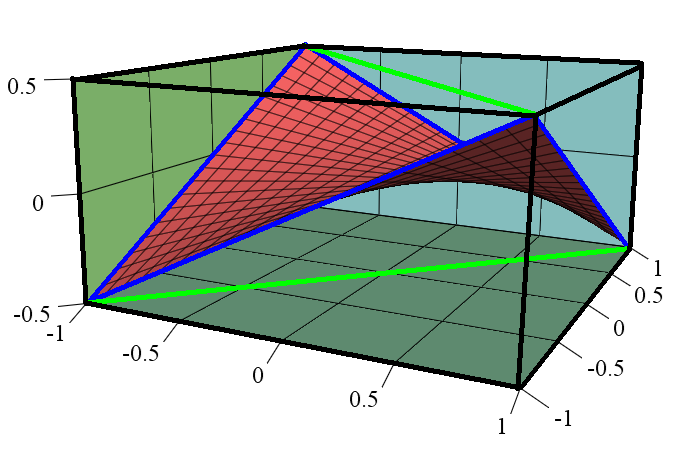

Superficie alabeada de una celda

Estos modelos son ampliamente utilizados en sistemas de captura masiva de datos del terreno e incluso en aquellos que no disponen de modelos de mallas de triángulos eficientes. CARTOMAP incorpora 8 formatos, con algunos subformatos, accesibles al añadir un nuevo modelo del terreno desde el editor.

Modelos de malla regular disponibles

Los modelos de malla regular se leen desde un archivo y el nombre del modelo será el nombre del archivo, que posteriormente se puede modificar en la tabla del editor de modelos.

Algunos modelos de utilidad, como los modelos de pendientes, también usan los modelos de malla regular para guardar el resultado.

Generación de un modelo de triángulos a partir de un modelo de malla regular

En ciertas ocasiones puede ser necesario disponer de un modelo de triángulos en base a un modelo de malla, fundamentalmente para intercambio de datos con sistemas que sólo admiten ese tipo de modelos.

Esta opción (Generación de puntos y modelo de triángulos de modelos de malla regular) es accesible desde el Editor de modelos del terreno.
