<< Mostrar la tabla de contenidos >> Navegación:  Edición > Editor de entidades

Las entidades permiten agrupar diversos elementos gráficos (líneas, arcos, clotoides, polilíneas, textos, etc.) para su tratamiento conjunto en temas de parcelaciones, trazado, perfiles... y asociarles otros elementos (asignaciones de elementos de trazado, entidades auxiliares de trazado, etc.).

De esta forma se dispone de un mejor control de la información que teniendo únicamente capas.

Accesos al editor de entidades

•Desde el menú, con la opción Edición > Editor de entidades

•Desde la barra superior seleccionando el icono de entidades:

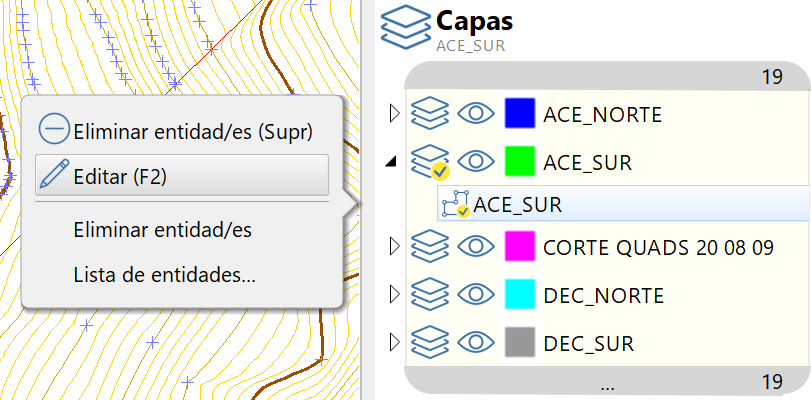

•Desde el navegador,seleccionando la opción Editar en el menú emergente del nodo de capas->entidades.



Crear una nueva entidad

Además del habitual icono Añadir, situado al abajo a la derecha de la lista,  también puede introducir el nombre de la nueva entidad en la lista editable de entidades de la barra superior.

Creación rápida de una nueva entidad "Eje Acceso A-1" en la barra superior

También se podrá generar una entidad, con el mismo nombre de la capa u otro distinto, e indicar si se considera una entidad de trazado y qué entidades y acciones auxiliares se asociaran a la nueva entidad:

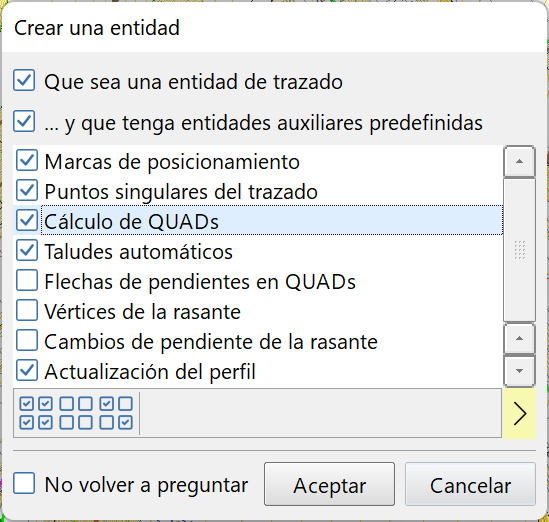

Creación rápida de una entidad de trazado en la capa actual.

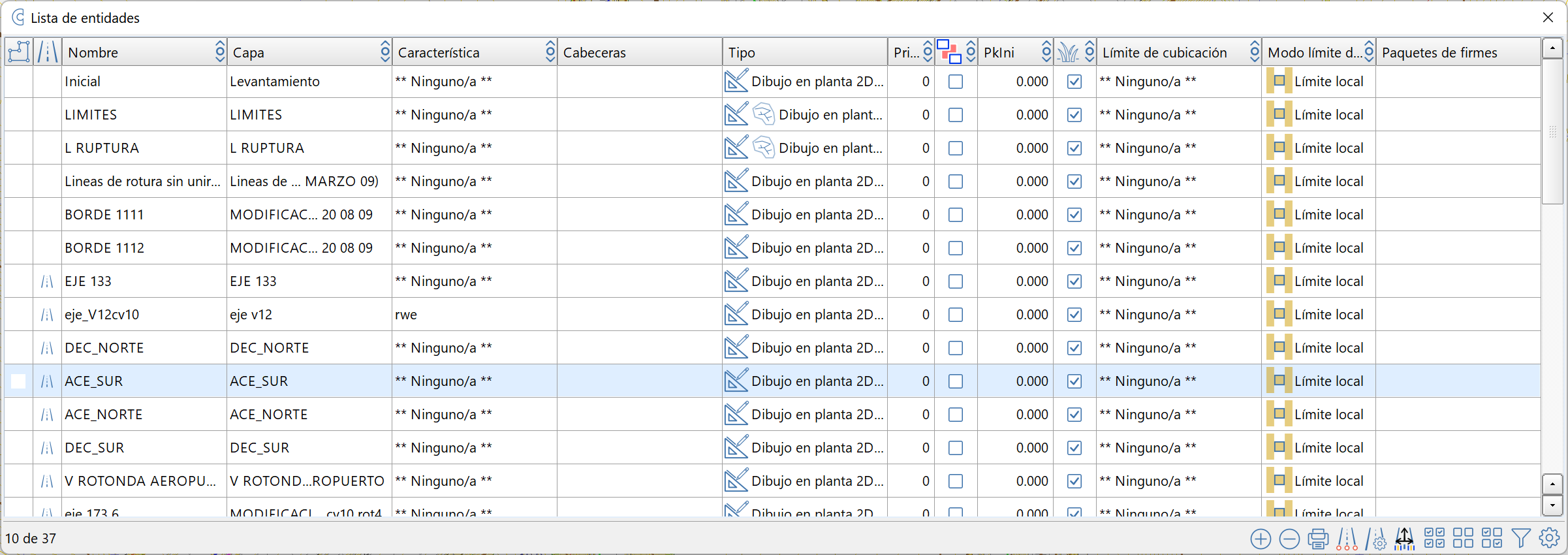

Contenido de la lista de entidades

Se muestra la lista de la entidades del proyecto con las siguientes columnas:
