Vía cable RS232

Antes de conectar la estación a CARTOMAP se ha de configurar una tecla en la estación total que permita establecer la comunicación con dispositivos externos. Para hacer esto se han de seguir los siguientes pasos:

1.Encender la estación total. Pulsar la tecla ESC para salir de la pantalla de medición y acceder al menú principal.

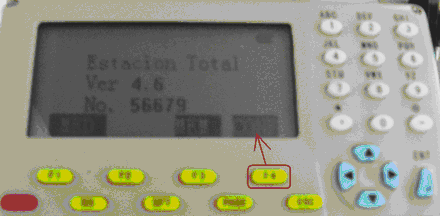

2.Pulsar la tecla CONF (F4 en la siguiente imagen) para entrar al menú de configuración:

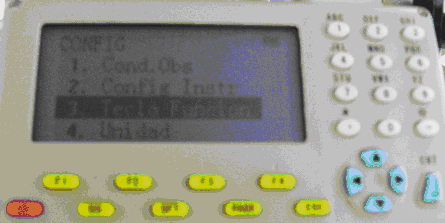

3.Seleccionar la opción 3. Tecla Función y pulsar la tecla ENT:

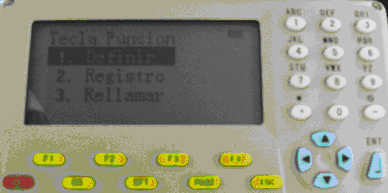

4.Seleccionar la opción 1. Definir y pulsar la tecla ENT:

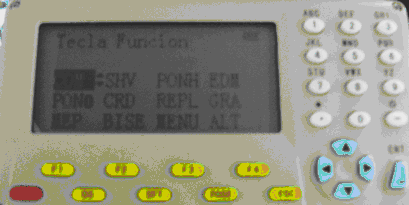

5.Mediante las flechas de arriba – abajo buscar la opción COM. Una vez seleccionada pulsar la tecla ENT

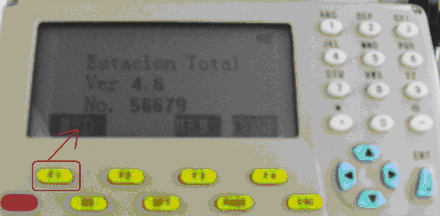

6.Pulsar la tecla ESC dos veces para volver al menú principal de la estación total.

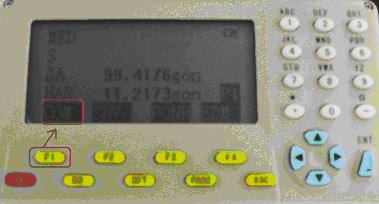

7.Pulsar la tecla F1 para entrar en la pantalla de medición MED:

8.Pulsar la tecla correspondiente a la opción de comunicación que se ha generado en los pasos anteriores (F1, F2, F3 o F4). Si no esta en esta primera pantalla, mediante la tecla PAGE se puede desplazar por la ventanas de medición hasta encontrar la función COM definida.

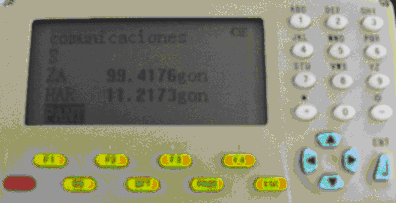

9.Una vez  en la ventana de comunicaciones ya se puede establecer la conexión con CARTOMAP y empezar a tomas datos:
