<< Mostrar la tabla de contenidos >> Navegación:  Hidráulica > Curso de agua - CAD Polilíneas

Nueva herramienta, dentro de la extensión funcional de Ingeniería Hidráulica, que permite generar una polilínea siguiendo el curso que seguiría una gota de agua dejada en un determinado punto. Funciona sobre un modelo de malla de triángulos que debe de ser el modelo activo.

Esta herramienta es accesible desde el menú de Dibujo > Polilíneas > Curso de agua, y desde la barra lateral del CAD.

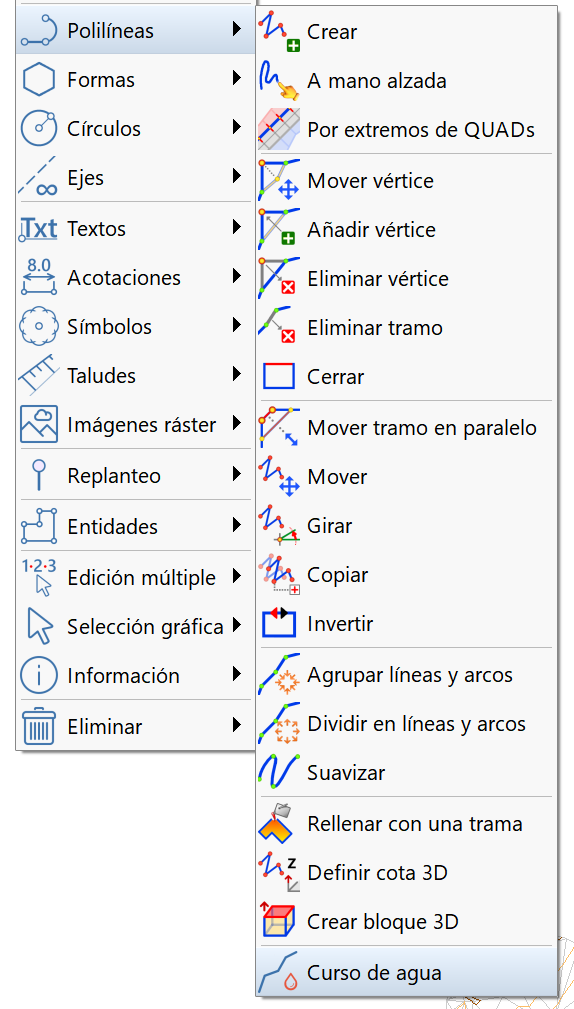

Nueva herramienta de Polilíneas > Curso de agua

Al ejecutar esta herramienta se pide un punto desde el que se generará la polilínea, en la entidad activa, con el curso del agua. Se realiza una presentación preliminar del resultado.

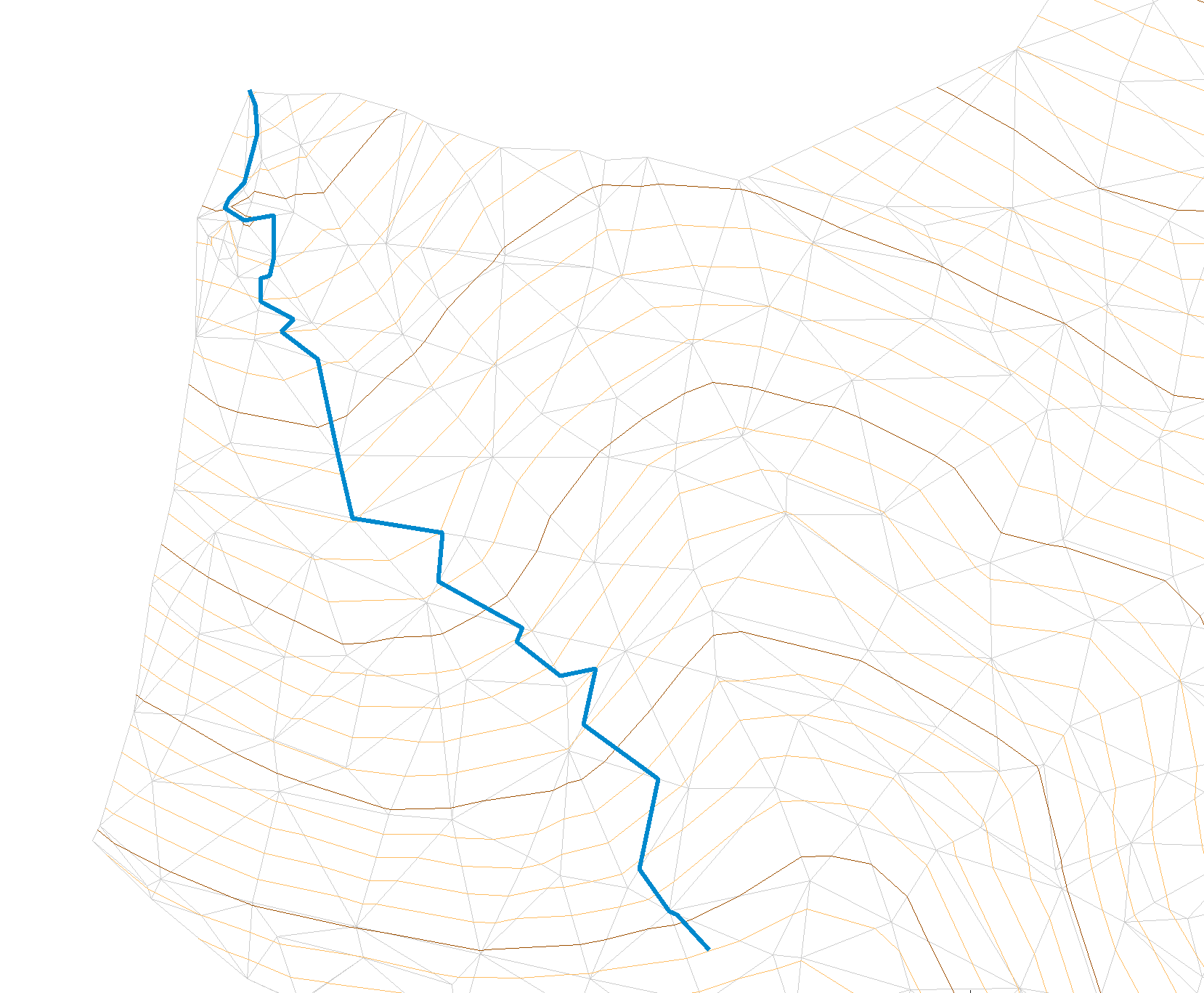

Resultado del curso de agua desde un punto
