El objetivo de esta función es crear secciones tipo en base a los datos de los perfiles transversales adquiridos desde un dibujo, de tal forma que se pueden usar para generar QUADs e interpolar nuevos perfiles en zonas que no estaban definidas en el dibujo.

Para ello se crea un sección tipo en cada perfil con tramos creados automáticamente y zonas en desmonte y terraplén. En próximos builds se unificarán múltiples secciones tipo minimizando su número mediante el uso de la geometría variable (peraltes, sobreanchos, desmonte + terraplén…).

Se accede a esta funcionalidad desde el menú Trazado - Perfiles transversales adquiridos - Generar secciones tipo

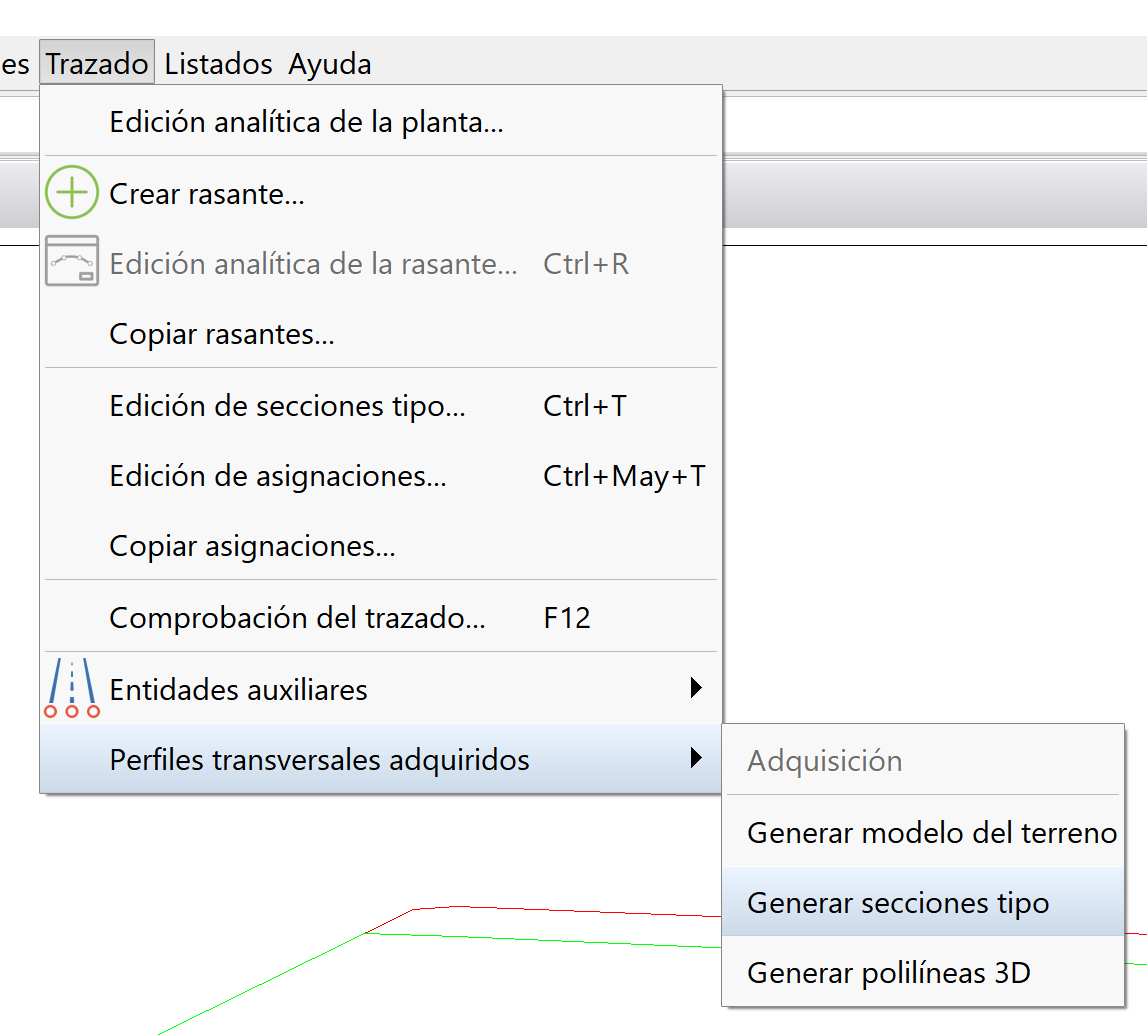

Menú de generación de secciones tipo de perfiles adquiridos

O desde el navegador en el menú desplegable de una entidad de trazado:

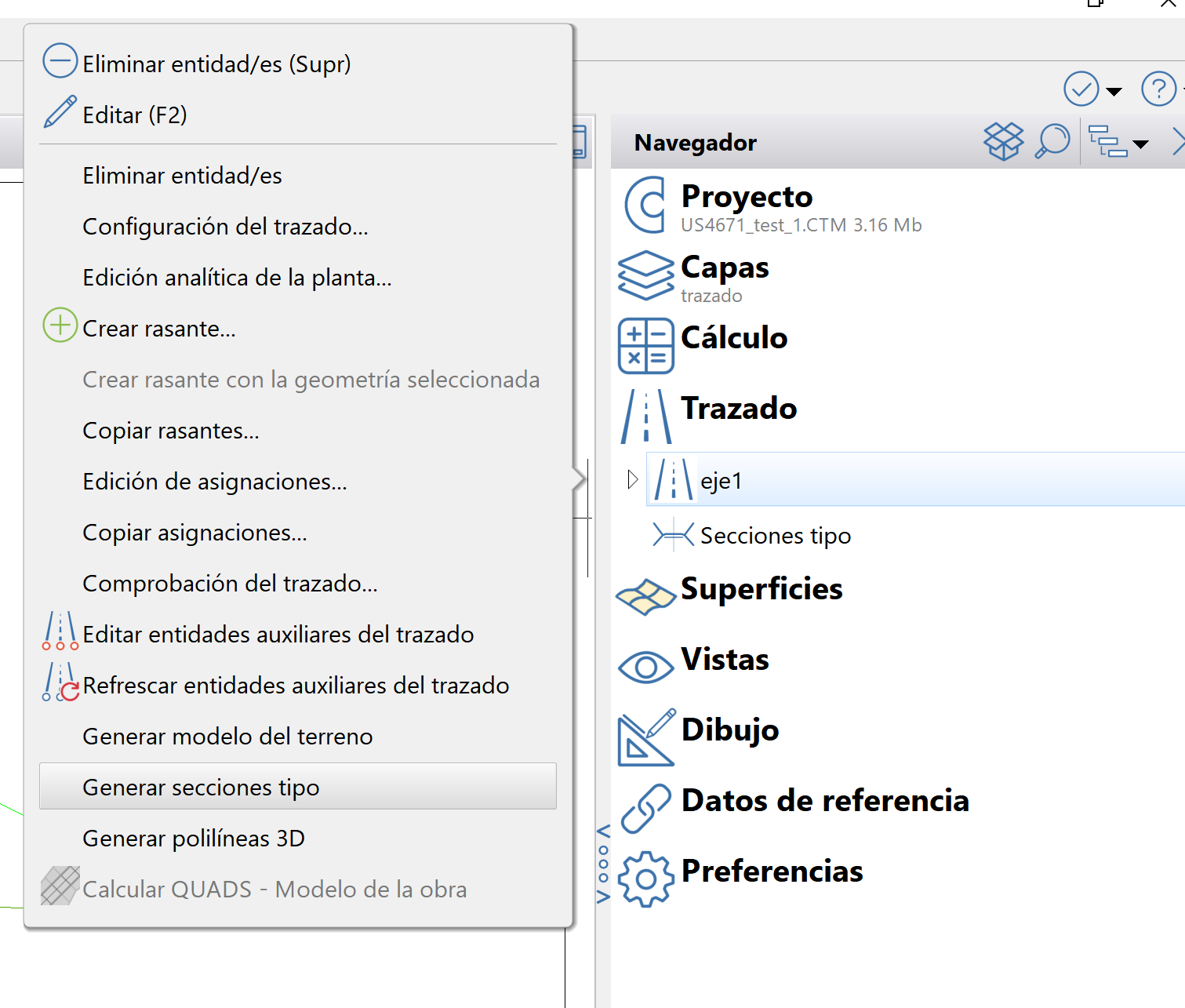

Acceso desde el navegador a la generación de secciones tipo de perfiles adquiridos

Se pueden seleccionar los PK en los que se generarán secciones tipo, los niveles que se analizarán, el ajuste de la cota (según los datos del perfil, el nivel de acabado o la rasante) y el criterio para generar zonas de desmonte y terraplén (taludes, berma, cunetas…).

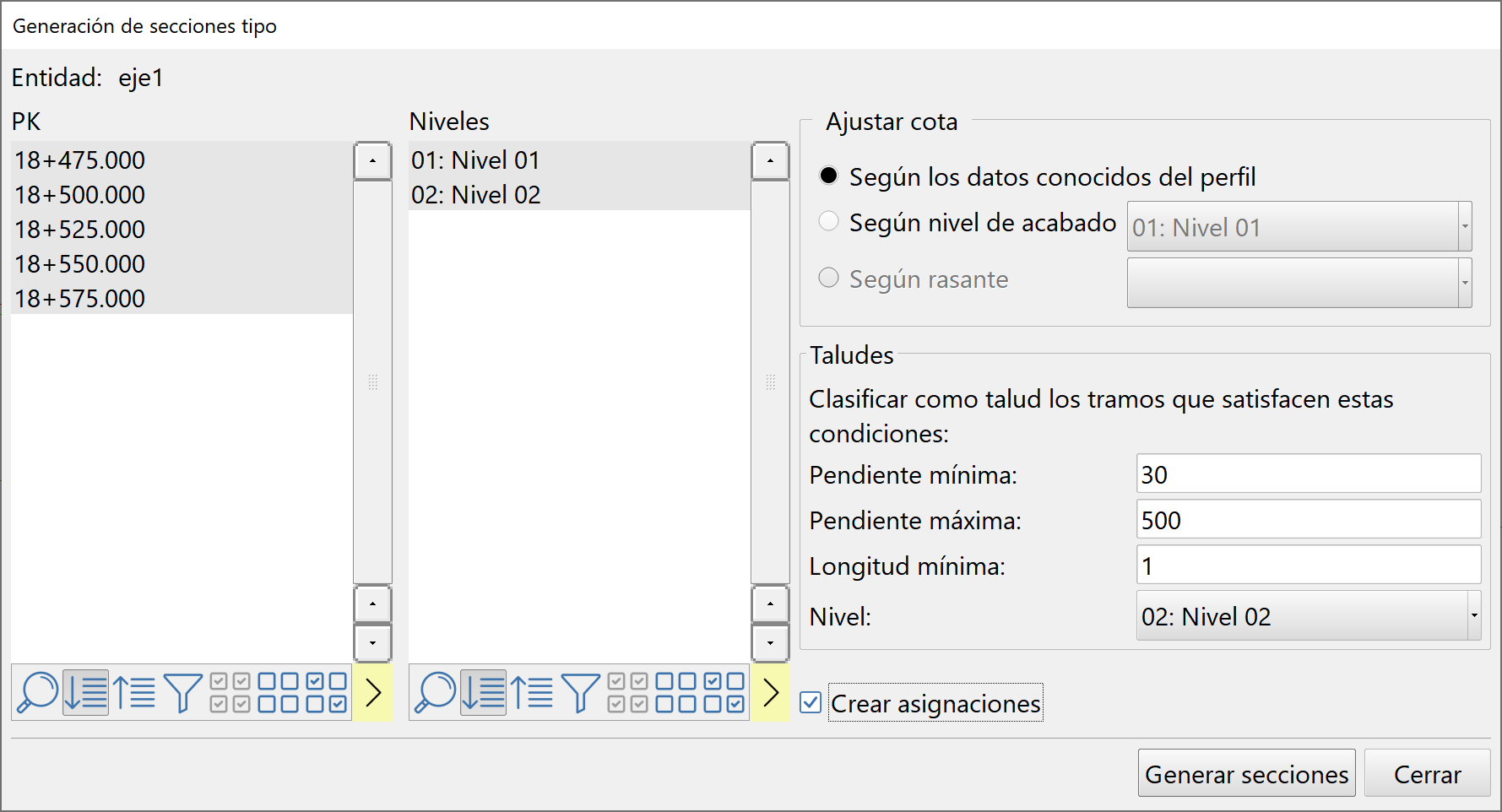

Pantalla para la generación de secciones tipo de perfiles adquiridos

Tras la generación de las secciones y, en su caso de las asignaciones, se mostrará una pantalla informando del resultado.

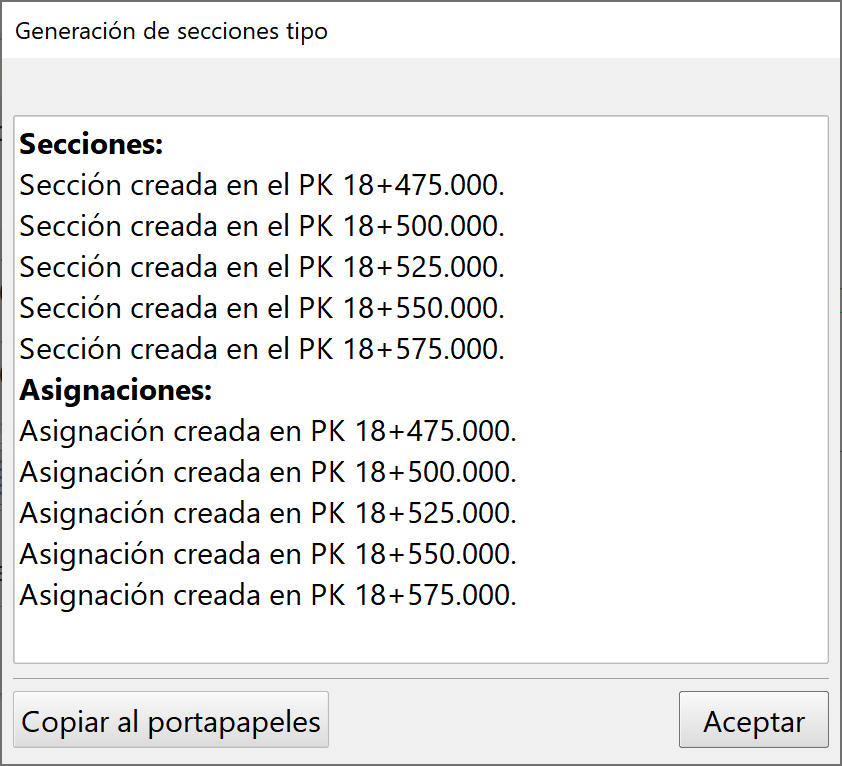

Información del resultaco

Y las secciones tipo así generadas quedarán accesibles desde el editor de secciones tipo:

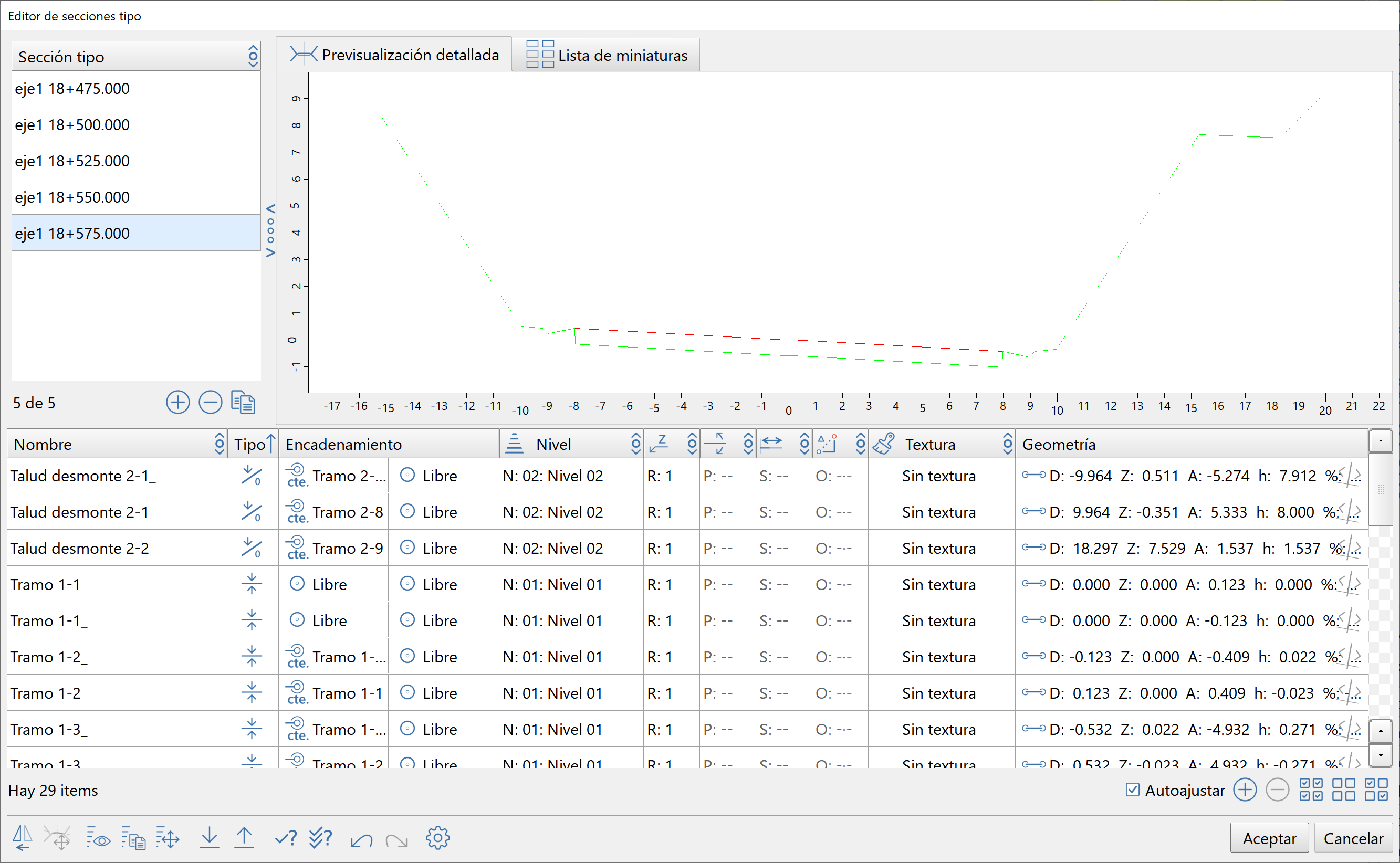

Editor de secciones mostrando las secciones tipo generadas

Los tramos de la sección se nombran según el tipo (calzada, desmonte o terraplén), el nivel, el número de tramo desde el eje y su posición relativa al eje mediante un sufijo (deracha ‘’ o izquierda ‘_’).

Los tramos quedan encadenados a se precedente mediante el tipo “Extremo final (% cte.)”. Si un tramo incide sobre otro tramo se crea un tipo de encadenamiento “Proyección tramo”. Si el tramo es un talud que incide en el terreno y tiene más tramos a continuación, se utiliza el tipo de encadenamiento “Continuar con otros tramos” para asegurar una transición fiel al dibujo.
