Se pueden mostrar diversos datos de distancias, cotas, diámetros, espesor, superficies y profundidades de cada tubería. Se colocarán únicamente en la posición de las nuevas distribuciones en tuberías.

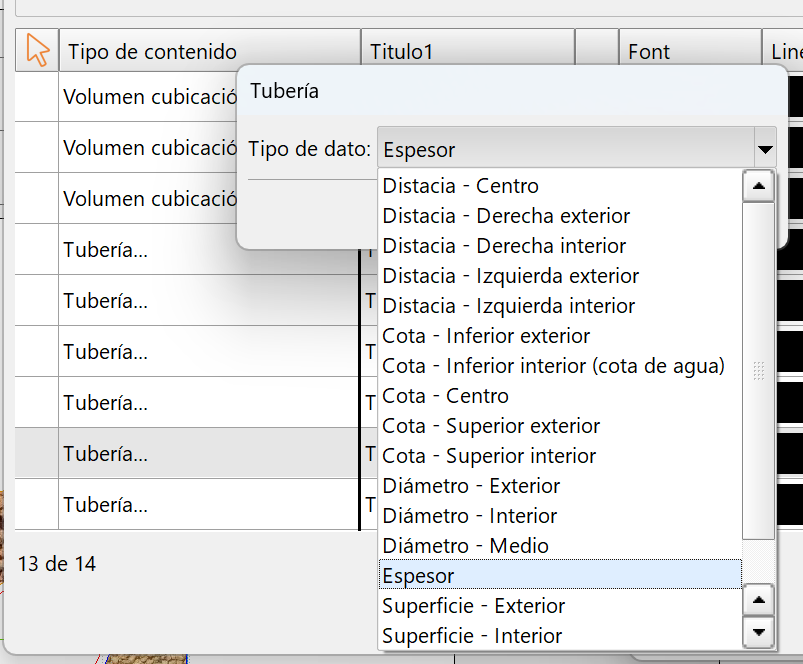

Dato de tubería con sus diversos tipos

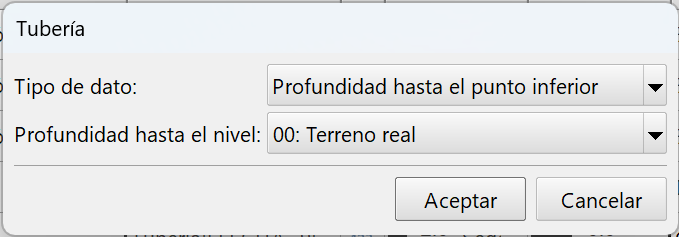

En el caso de la profundidad se puede indicar respecto a qué nivel de cota se calculará.
Indicación del nivel para el cálculo de la profundidad

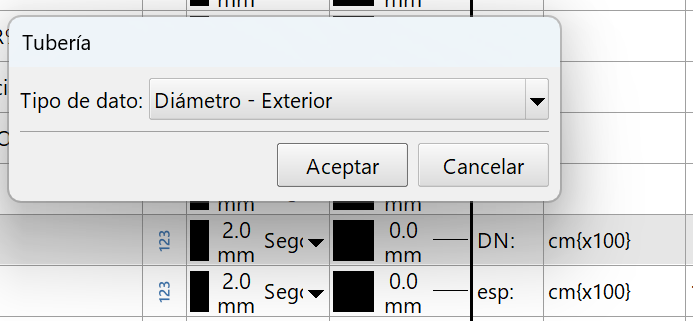

Factor de conversión
En algunos casos puede ser interesante, por ejemplo, mostrar los datos en cm. Para ello se puede indicar en el sufijo del contenido una variable x con el factor. Si se desea indicar un diámetro en centímetros se pondría un sufijo como “cm{x100}” el valor {x100} le dice a CARTOMAP que aplique un factor x100 y que quite ese texto del sufijo.
