CARTOMAP calcula y compensa itinerarios tanto encuadrados como cerrados. Además de efectuar el ajuste planimétrico, también es posible realizar el cálculo de la nivelación trigonométrica de la poligonal. Después de realizado el cálculo, la aplicación muestra un informe con todos los datos relativos a mismo. Los datos de una poligonal se pueden introducir manualmente o bien se pueden leer directamente a partir de archivos de campo generados por las distintas libretas o aparatos topográficos, en este último caso habrá que comprobar como están etiquetadas las visuales para asegurar el correcto encadenamiento de la poligonal.

Acceso

Se accede a través del menú Levantamiento > Compensación de poligonales. Se abrirá la ventana Tipo de poligonal, en ella se ha de seleccionar el tipo de visual a ajustar, en el ejemplo, al tratarse de una poligonal cerrada, habrá que marcar la primera opción, Poligonal cerrada, y acto seguido, pulsar Aceptar:

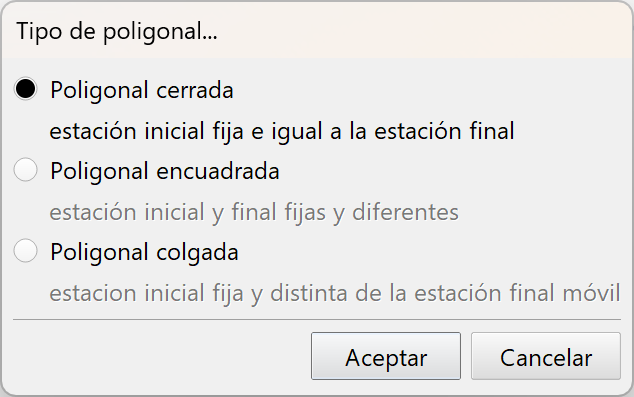

Pantalla de selección del tipo de poligonal

A continuación se abrirá la ventana Estación fija inicial,  desde la que se ha de seleccionar la estación de partida de la poligonal. Al pulsar Aceptar, se analiza la poligonal en base a las visuales definidas y se solicitan nuevas estaciones del itinerario en caso de bifurcaciones.

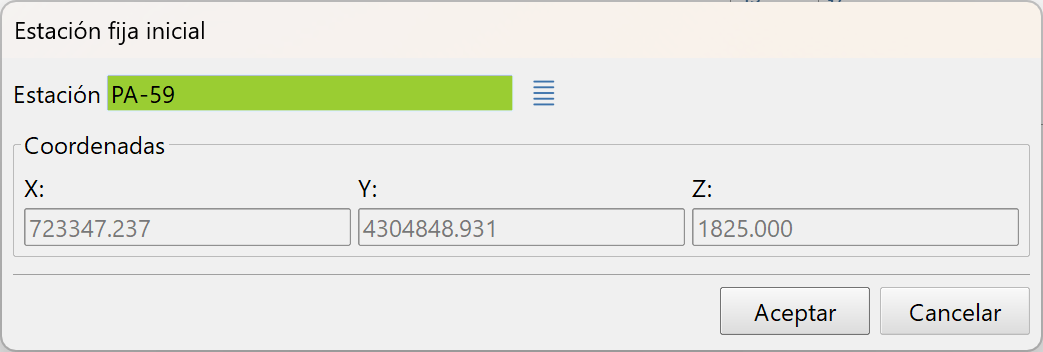

Selección de la estación inicial

Se muestra la ventana Cálculo y compensación de poligonal, en ella aparece una lista con las distintas estaciones que intervienen en la misma.

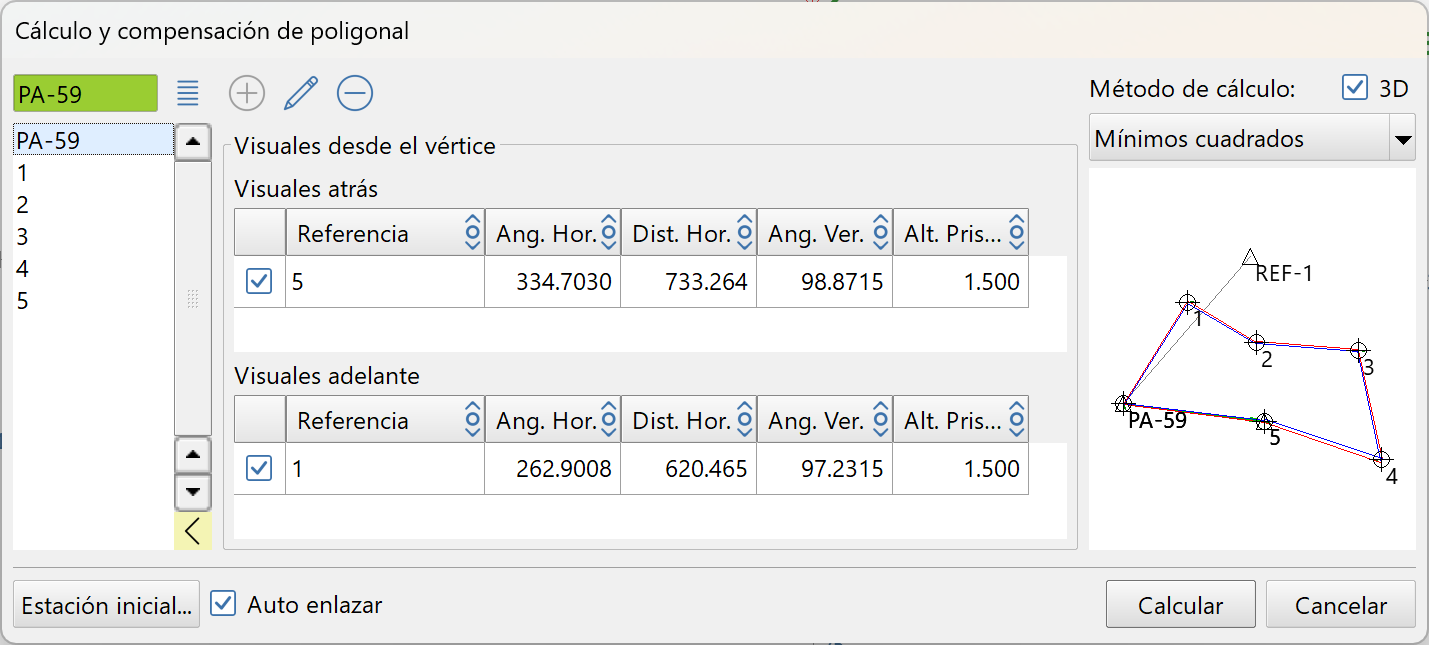

Pantalla de Cálculo y compensación de poligonales

En la zona derecha aparece una previsualización de su posición en campo.

Al seleccionar cualquiera de las estaciones de la lista de estaciones, los datos tomados desde ella se reflejarán en los apartado Visuales atrás y Visuales adelante. Junto a los datos de cada visual aparece un recuadro que permite o no activar esa visual, es decir, si aparece seleccionada se tendrá en cuenta para el ajuste, por el contrario, si está desactivada no se considerará; esto es útil cuando hay múltiples visuales acia diversas estaciones.

El botón Estación inicial permite comprobar las coordenadas de la estación inicial o seleccionar otra estación en caso de no haber seleccionado inicialmente la estación adecuada.

Por último, en el apartado Método de cálculo, el usuario puede activar o no la opción 3D, dependiendo de si se activa o no, se realizará el ajuste de la cota o solo el planimétrico, la lista de selección Método de cálculo, permite escoger el criterio para llevar a acabo el ajuste de datos.

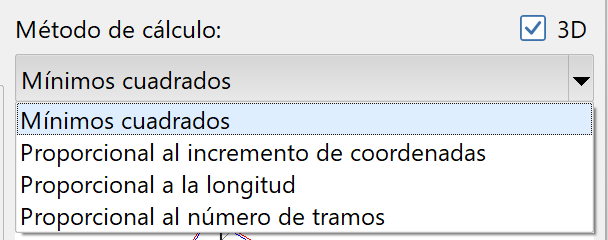

Selección del método de compensación de la poligonal

Al pulsar el botón Calcular, se realizará el calculo de la poligonal y se abrirá una ventana con un primer informe de los errores de cierre de la misma, si estos son muy groseros el usuario puede abortar el cálculo pulsando el botón No y revisar a continuación los datos iniciales.

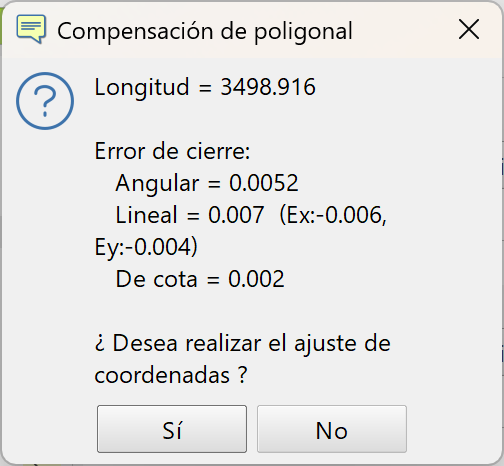

Informe del resultado de la compensación

Si se encuentran dentro de la tolerancia admitida, al pulsar el botón Si, se realizará el ajuste de los datos y se generará un listado con los datos detallados del ajuste (vea también el Gestor de listados).

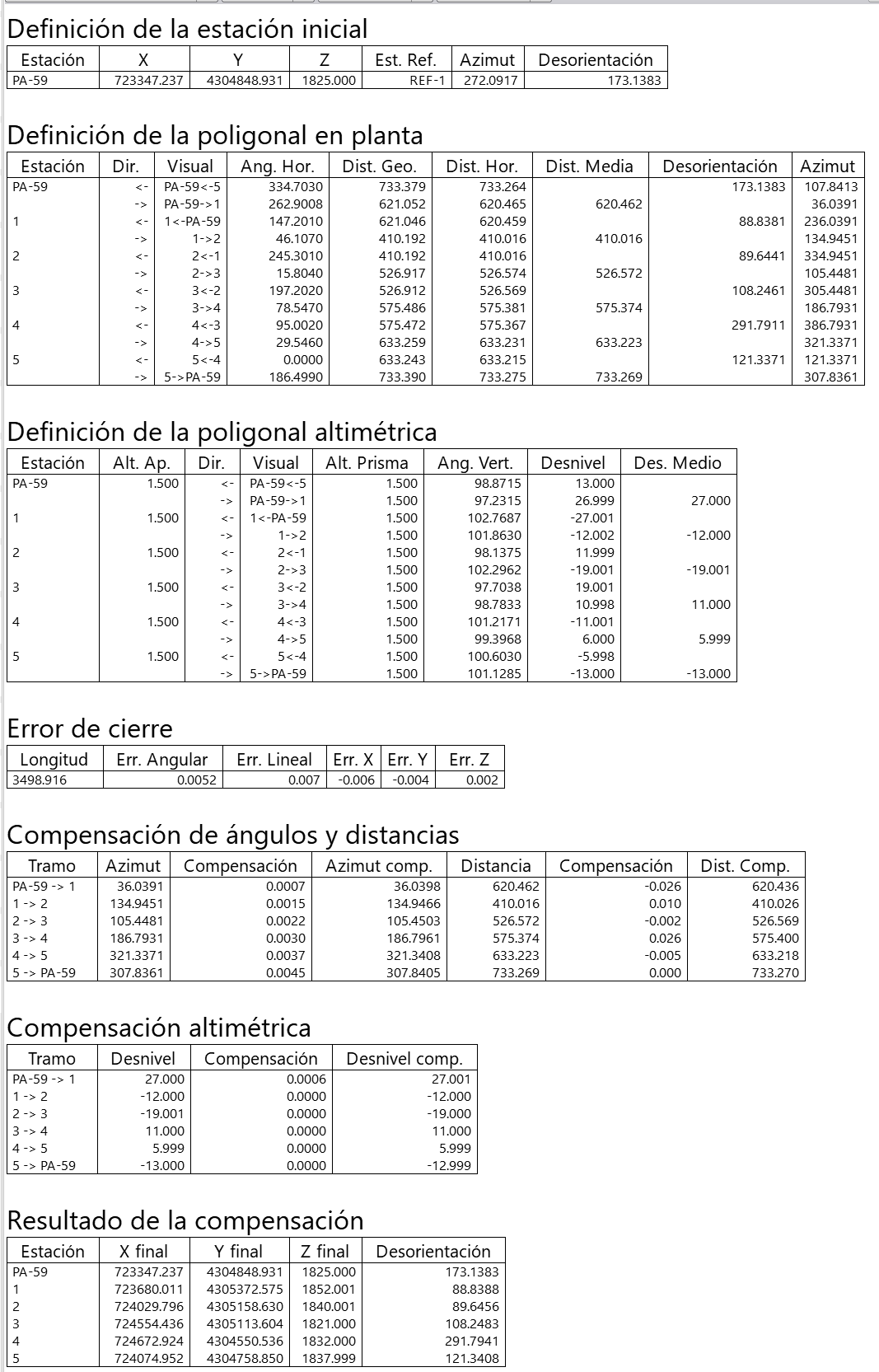

Listado que aparece en una nueva ventana del gestor de listados
