Caso práctico – Cruce

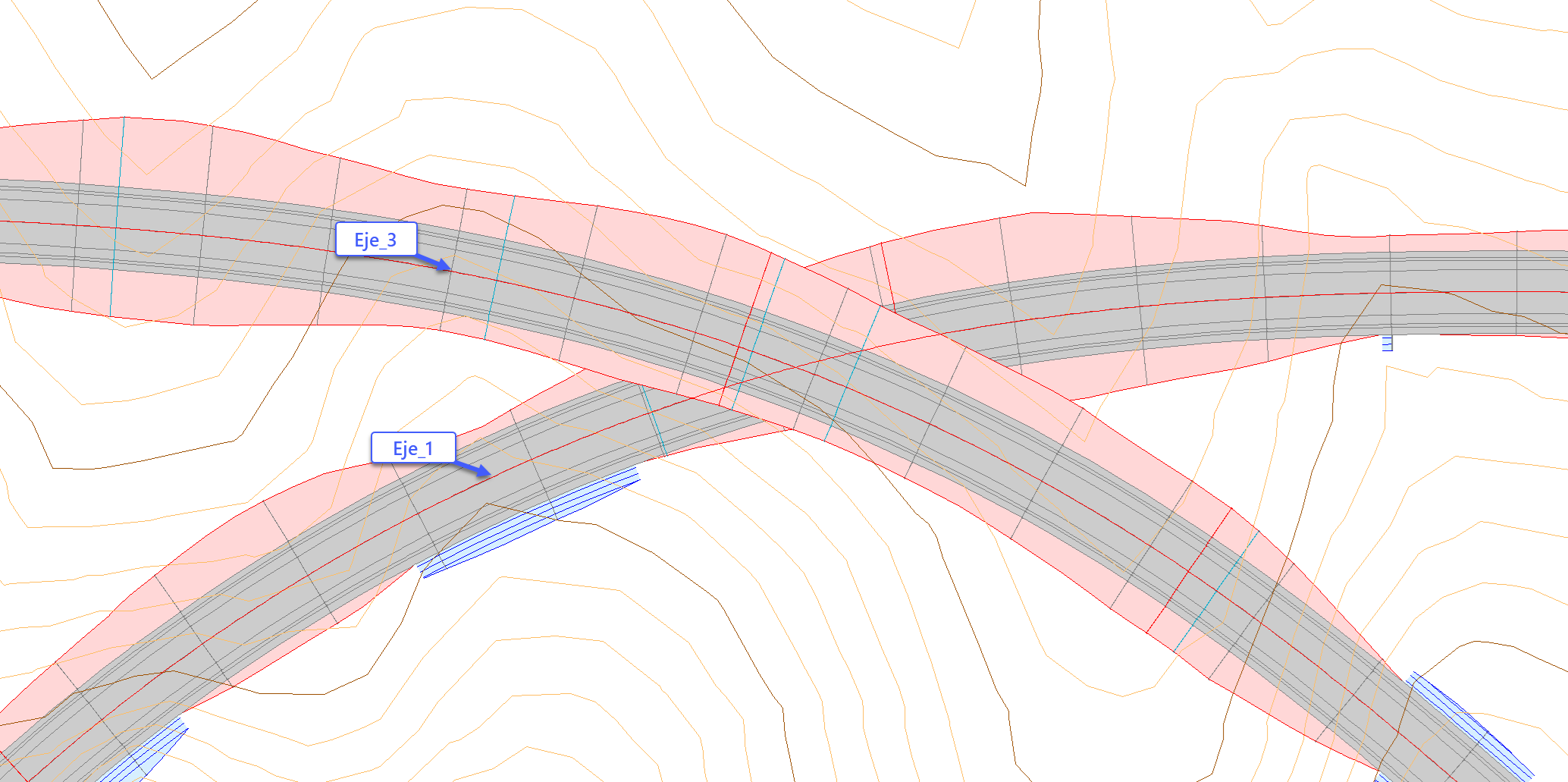

Se han definido 2 ejes para creando un cruce. Se han ajustado sus rasantes en el punto de intersección. Se ha utilizado la misma sección tipo en ambos ejes.

Partiremos del archivo Cruce - Base.ctm como base de la explicación.



Definiremos los diversos entronques con carriles adicionales en cada uno de ellos. Hay que tener en cuenta que, en la sección tipo, la calzada derecha es “Calzada” y la calzada izquierda es “Calzada_”, con el carácter de subrayado añadido.

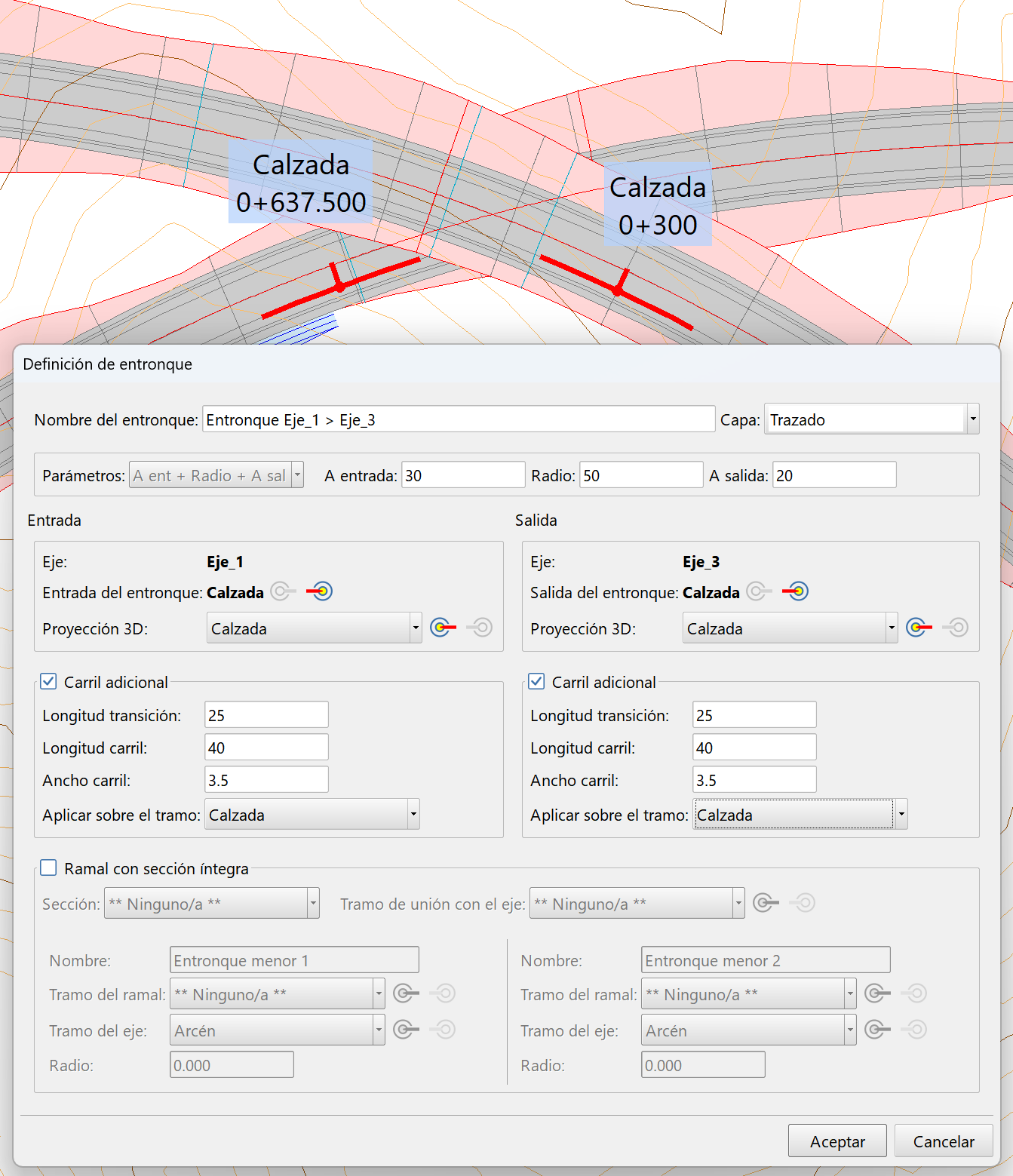

Definición del primer entronque

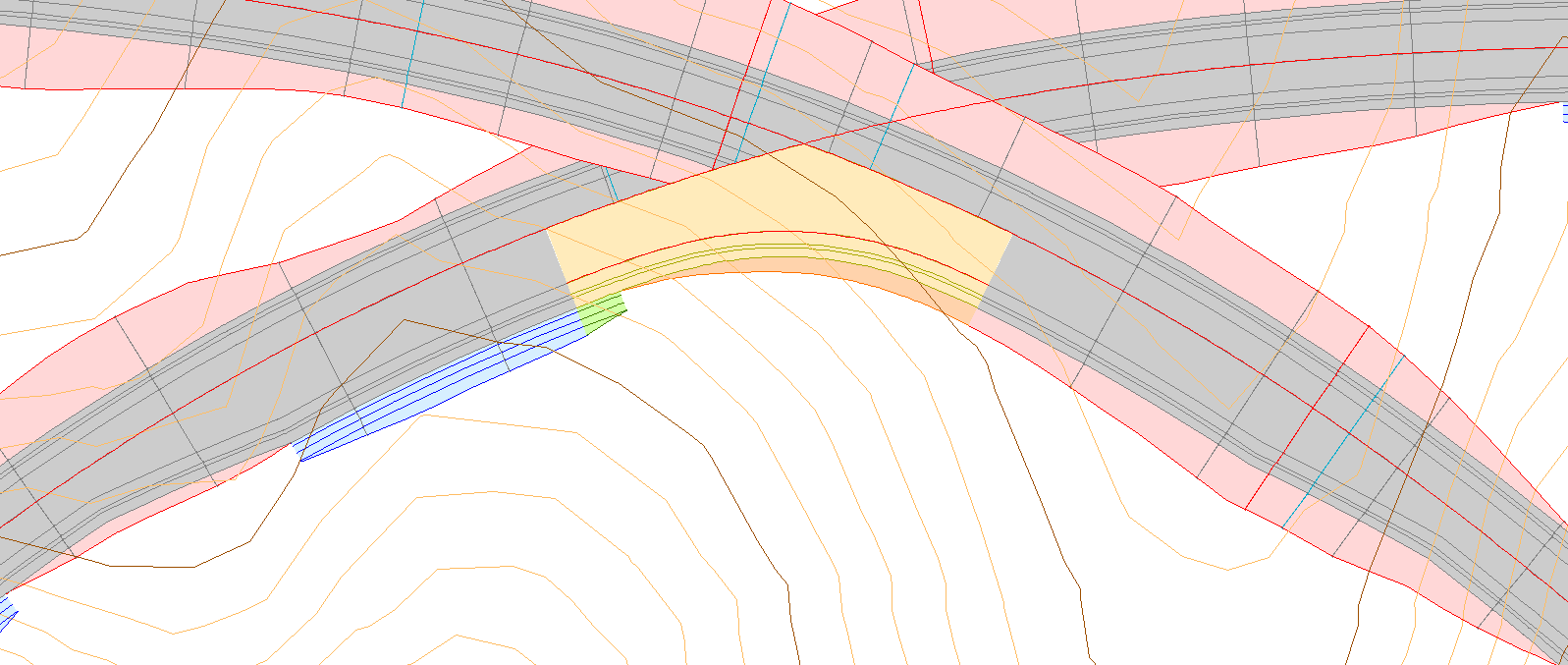

Resultado del primer entronque

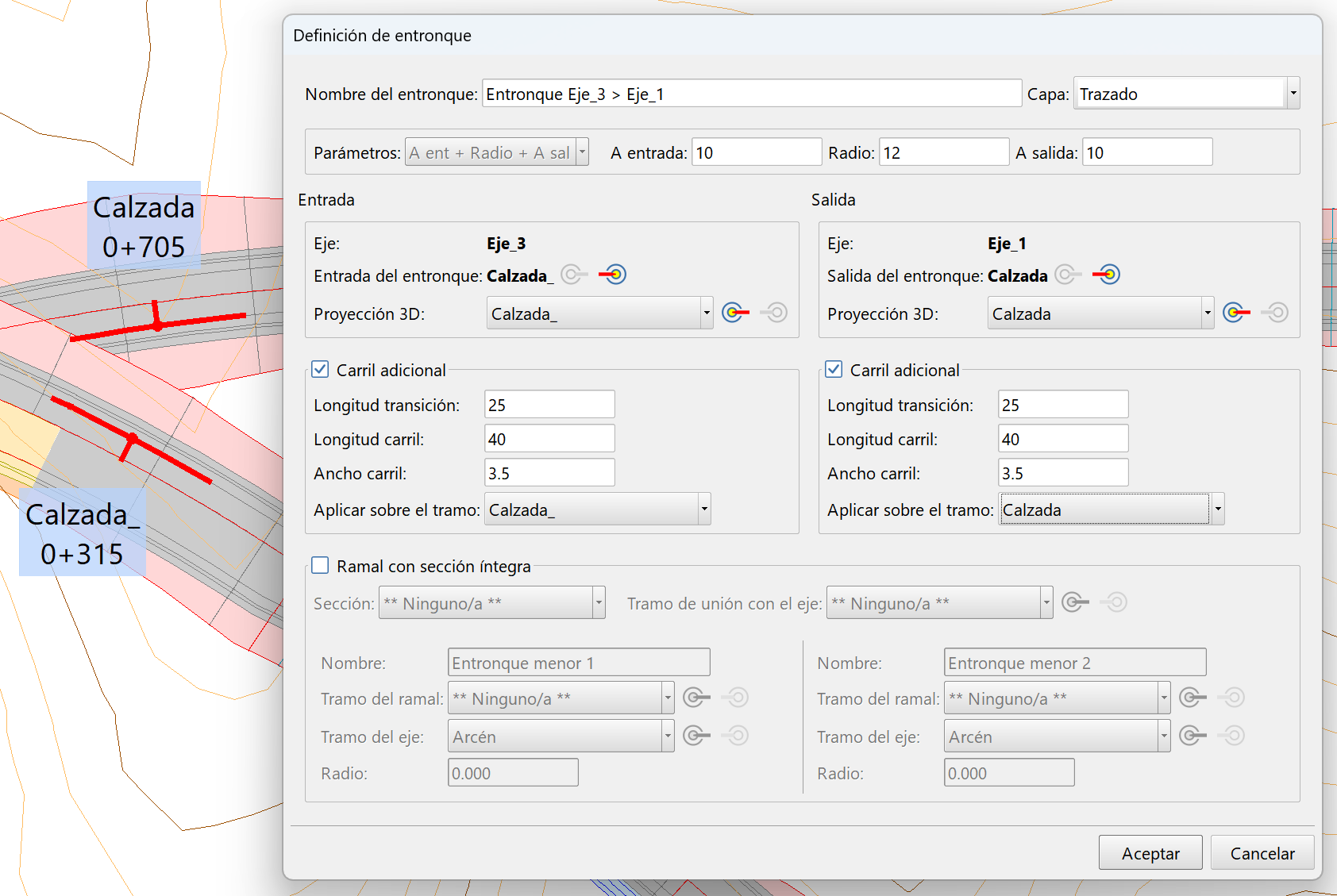

Definición del segundo entronque

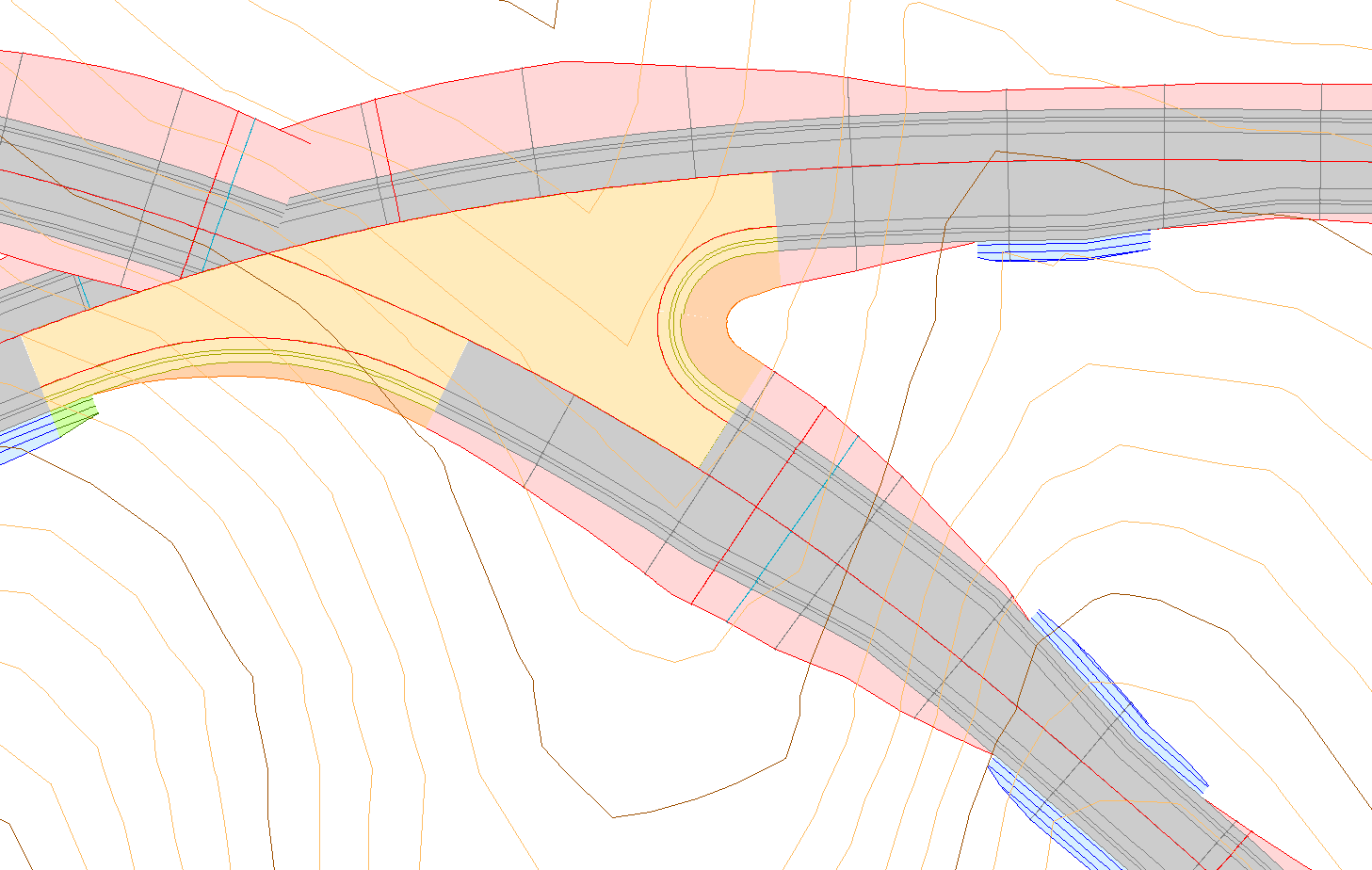

Resultado del segundo entronque

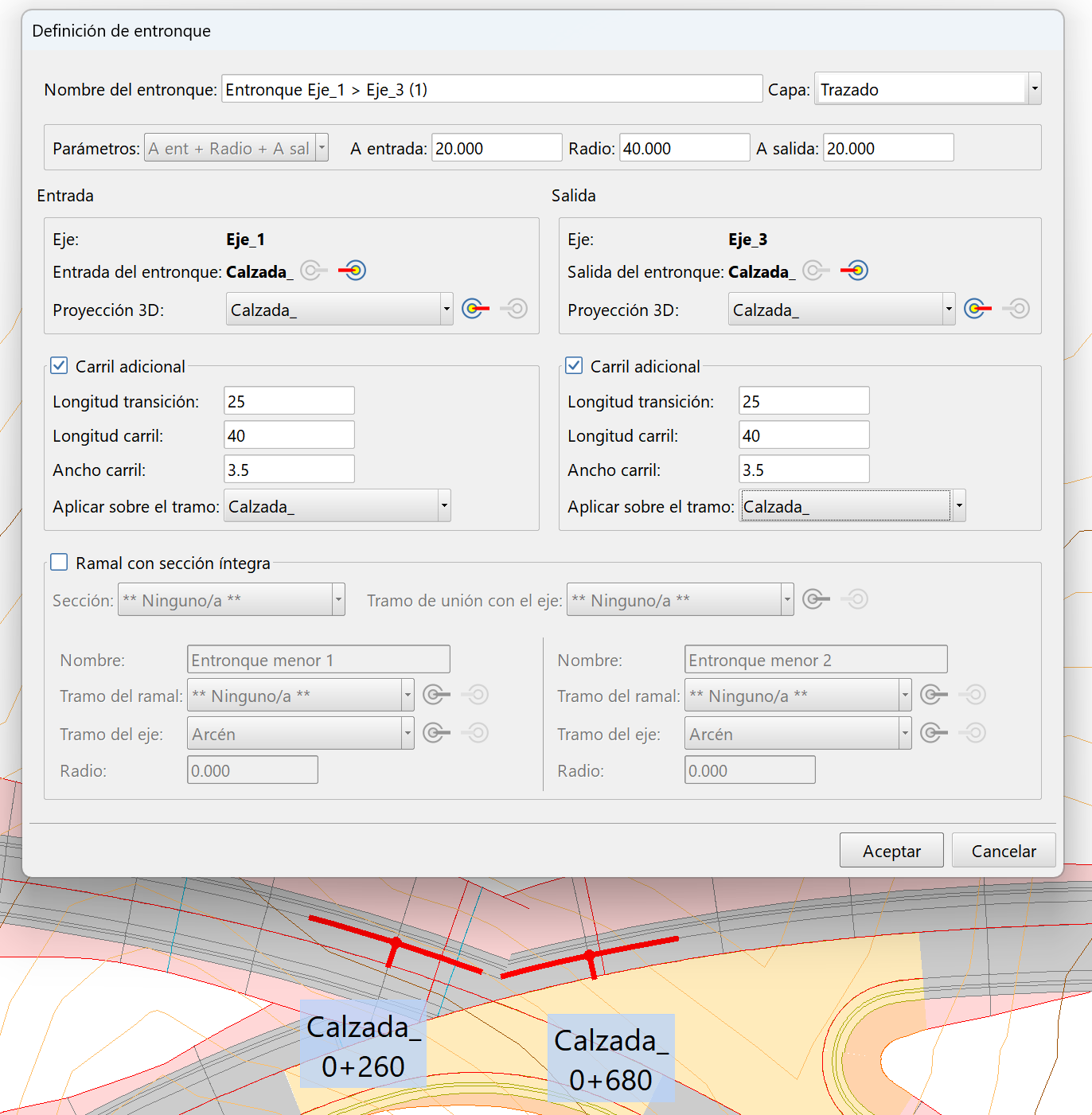

Definición del tercer entronque

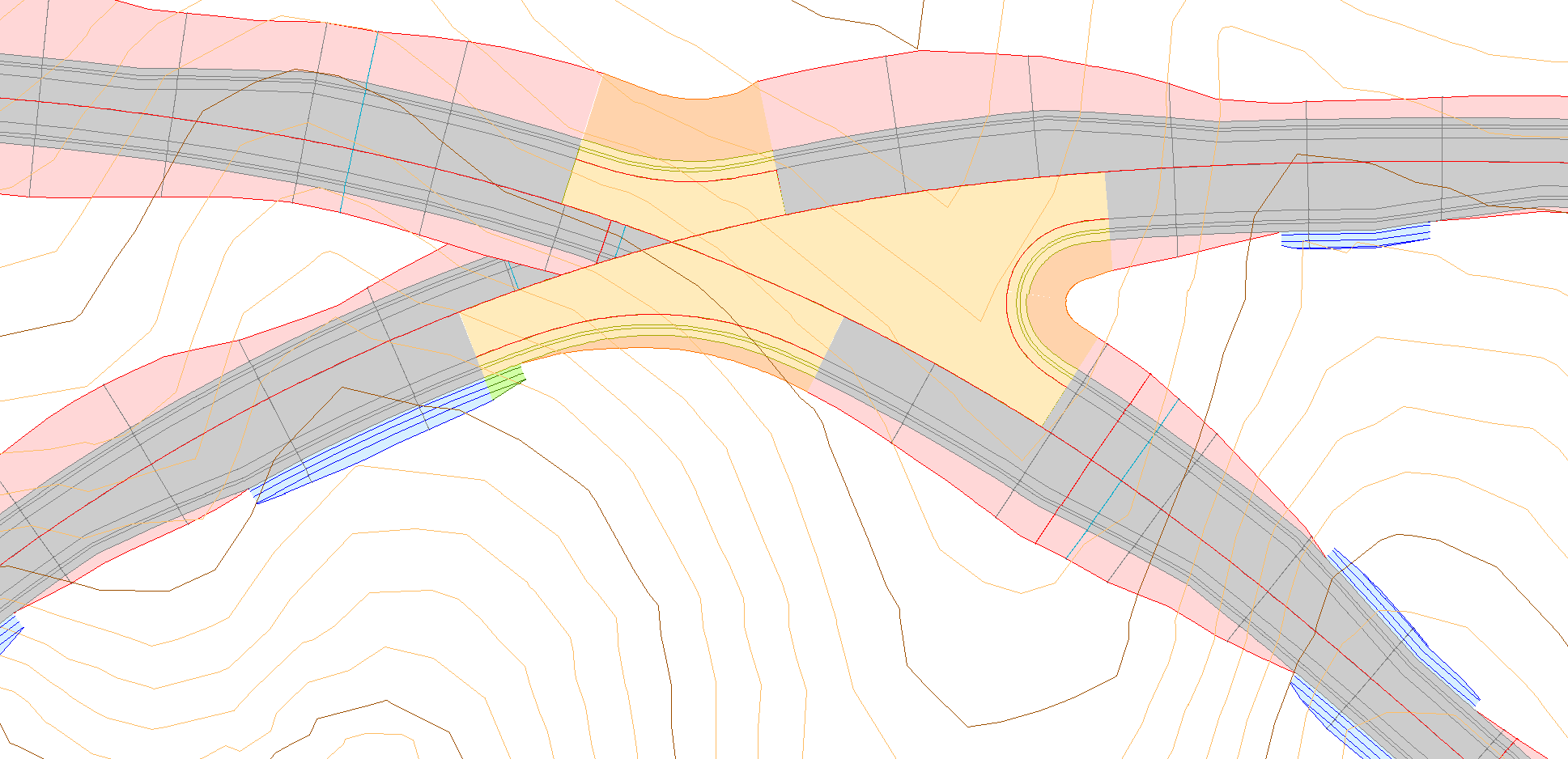

Resultado del tercer entronque

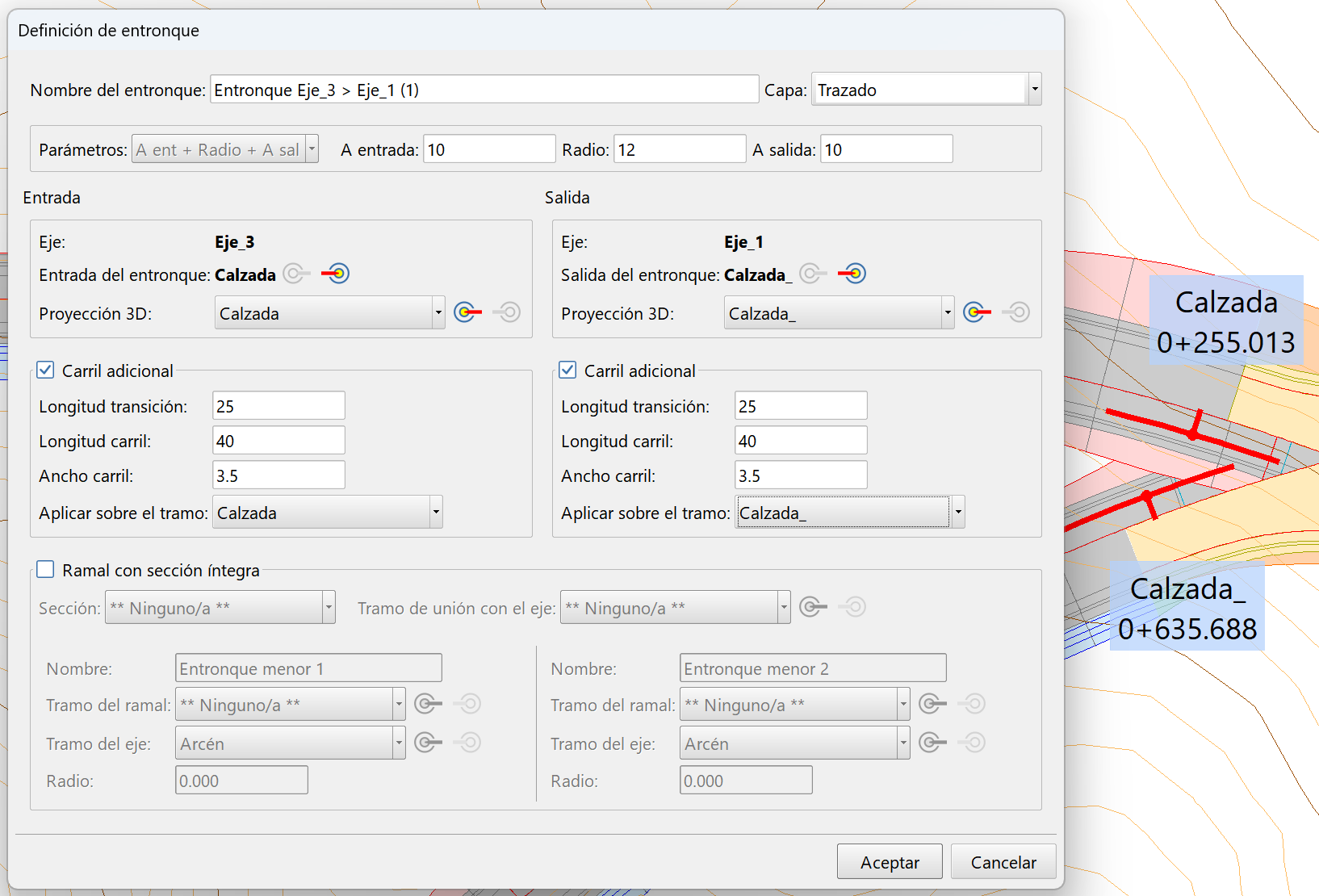

Definición del cuarto entronque

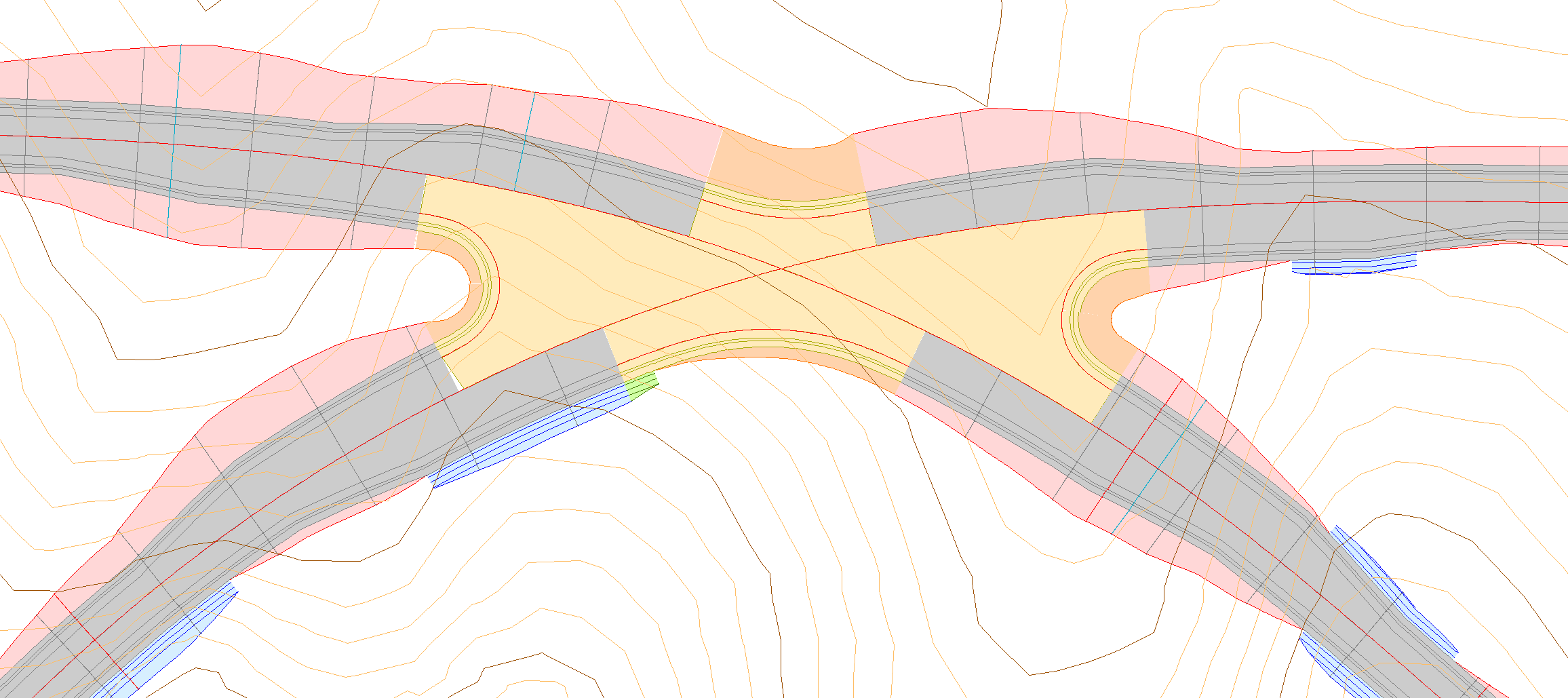

Resultado final con el cuarto entronque calculado

El resultado final está guardado en el archivo Cruce - Final.ctm.
