Navigation: Nuevo en la versión > CARTOMAP 7 >
Listados mejorados
Las pantallas de listados se han rescrito para compatibilidad Windows y OSX, a su vez han incorporado diversas mejoras.
Conservación de los parámetros
En la mayoría de las nuevas pantallas se conservan los parámetros utilizados para simplificar su manejo. En cada pantalla que conserva los parámetros, se dispone de una opción Reiniciar que restablece los parámetros que CARTOMAP usaría por defecto.
Listas con los datos significativos
Si se pide un listado de estaciones y puntos solo se mostrarán las capas con estaciones o puntos. Si se pide un listado de trazado en planta solo se mostrarán las entidades de trazado. Si se pide un listado de rasantes solo se mostrarán las entidades con rasantes definidas.
En definitiva, las listas de datos a seleccionar (capas, entidades ) solo muestran los datos que contienen información apropiada para el listado que se desea obtener.
Listas con previsualización gráfica
Las listas de capas y entidades ofrecen la posibilidad de ver gráficamente su contenido para facilitar la selección en proyectos complejos.

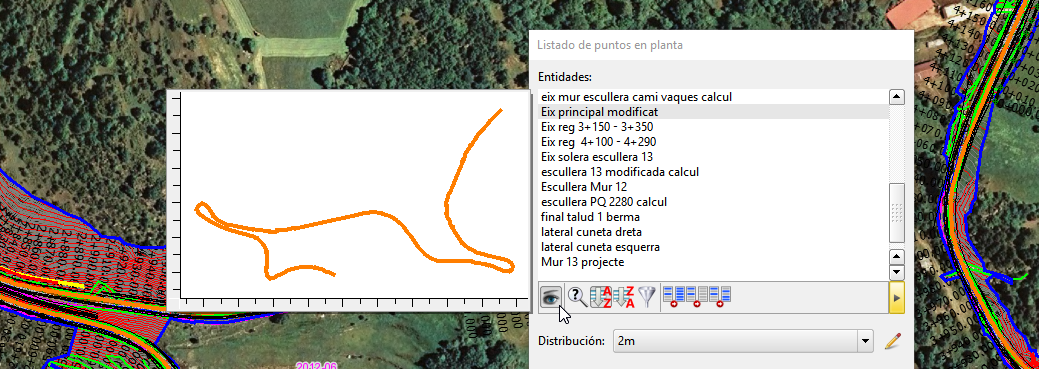

Previsualización en la lista de entidades, que, en este caso, sólo muestra las entidades de trazado
Listado de datos del levantamiento
Genera un listado combinado de estaciones y sus puntos, o solo de estaciones o solo de coordenadas de puntos.

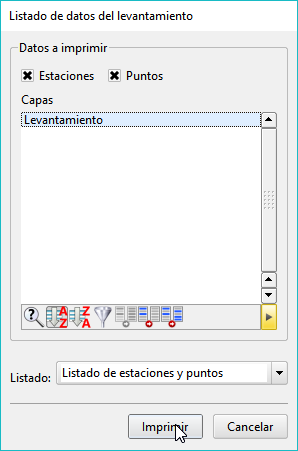

Listado de datos del levantamiento

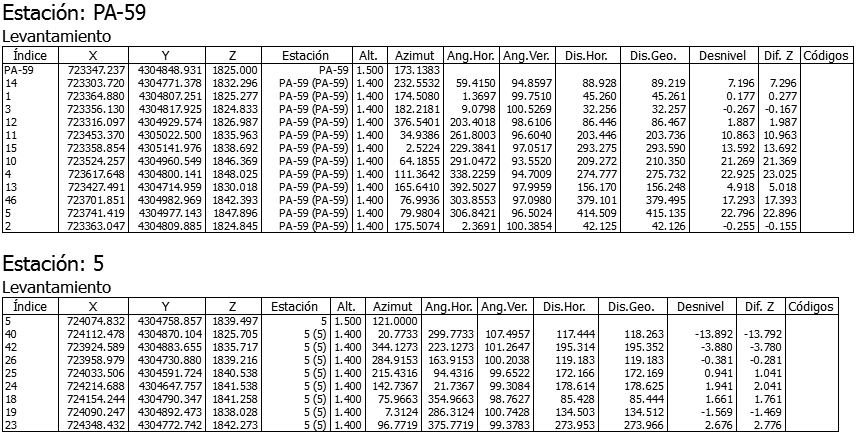

Listado combinado de estaciones y puntos
Listado de estaciones
Listado de puntos
Listado de superficies 2D
Genera un listado de superficie de una o más entidades, incluyendo los puntos que las definen.

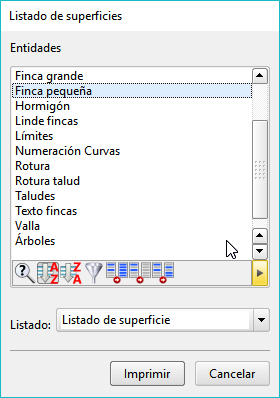

Listado de superficies 2D

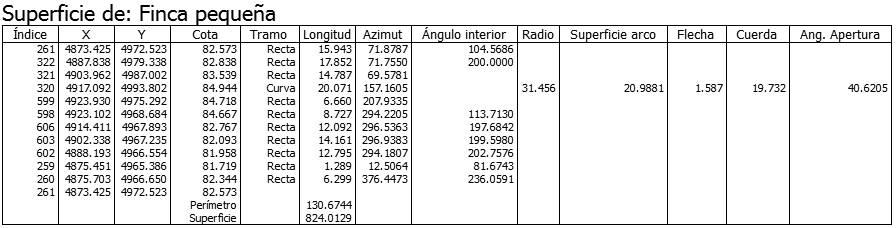

Listado de superficie y la geometría que la define
Listado de superficie 3D
Genera un listado de superficie de una o más entidades, incluyendo los puntos que las definen.

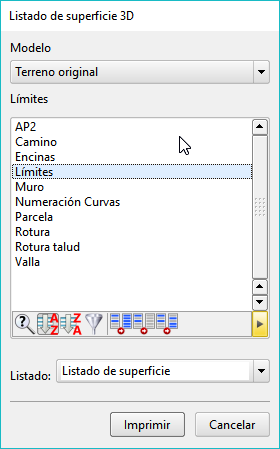

Listado de superficie 3D

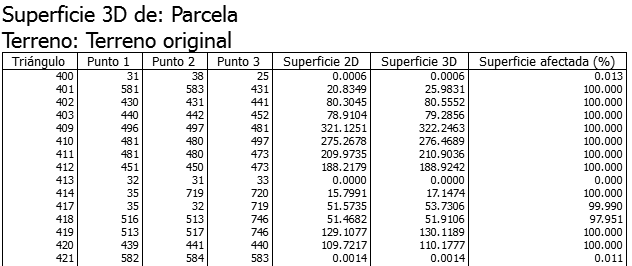

Listado de la superficie 3D y los triángulos afectados, incluso los colindantes
Listado de puntos en planta
Genera un listado de datos a lo largo del eje y, opcionalmente, con puntos transversalmente al mismo según la distribución deseada y los parámetros seleccionados para generar el listado.

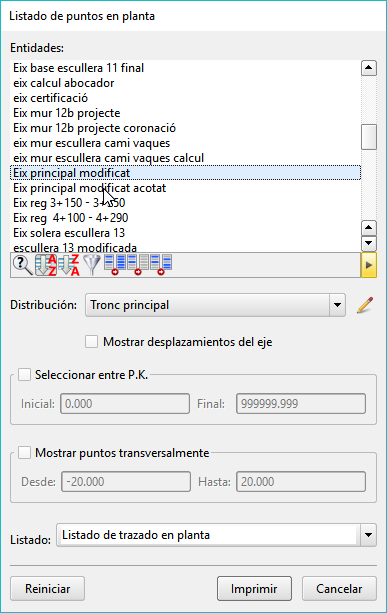

Listado de trazado en planta

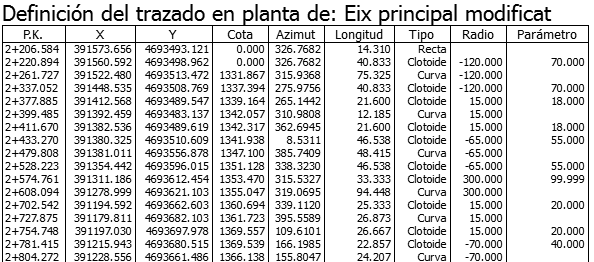

Listado del trazado en planta, en este caso con los puntos singulares del trazado.
Listado de rasantes
Genera un listado con puntos de la rasante a lo largo del eje.

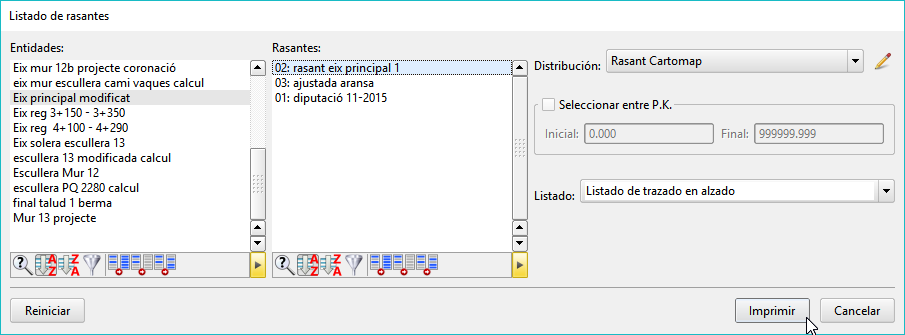

Listado de rasante

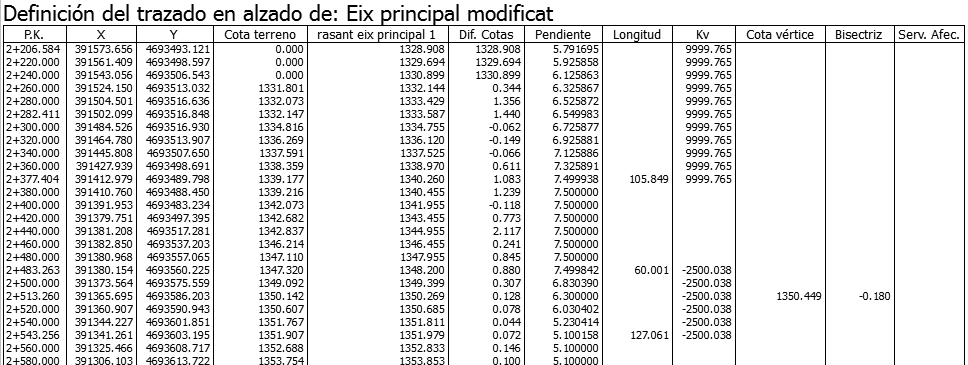

Listado de puntos de la rasantes, su geometría y servicios afectados
Listado de mediciones
Genera un listado de mediciones en eje indicando el acumulado, para cada tramo de sección tipo, de longitud y superficie 2D/3D.

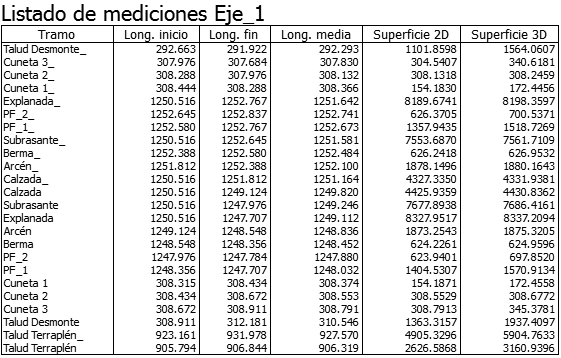

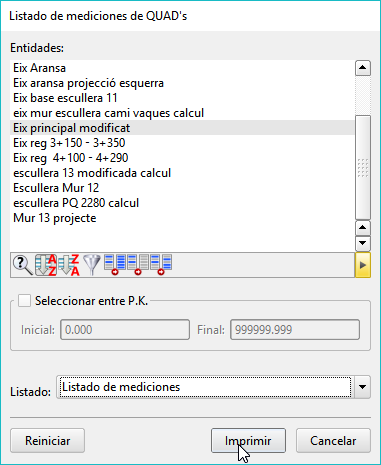

Listado de mediciones en un eje
Listado de mediciones para cada tramo de sección en un eje
Listado de asignaciones
Genera un listado de datos de asignaciones de elementos del trazado (secciones tipo, capa vegetal, peraltes y sobreanchos), tipos de terreno y saneos, según los parámetros que se seleccionen.

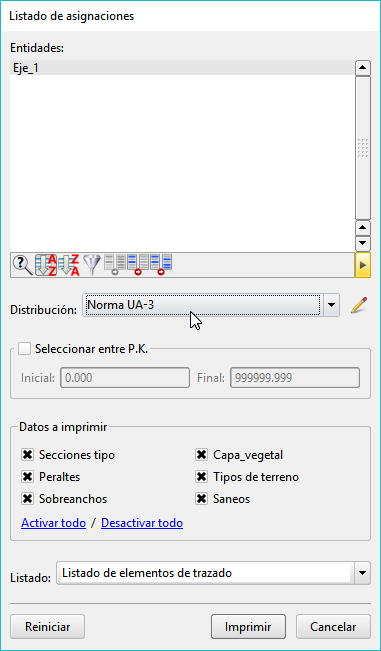

Listado de asignaciones

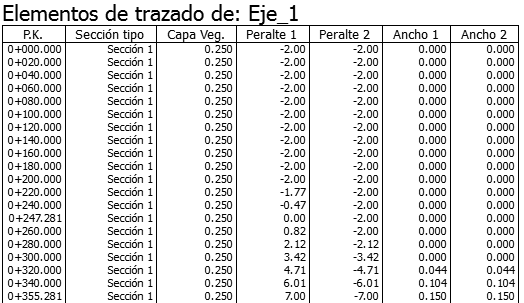

Listado de asignaciones de trazado: Sección, capa vegetal, peraltes y sobreanchos
Listado de saneos
Listado de cubicaciones
Genera un listado con la superficie y volumen de saneo, capa vegetal y entre 2 niveles cualesquiera. Se ha añadido, en la cabecera del listado, la distancia de la franja de cubicación para dejar constancia.

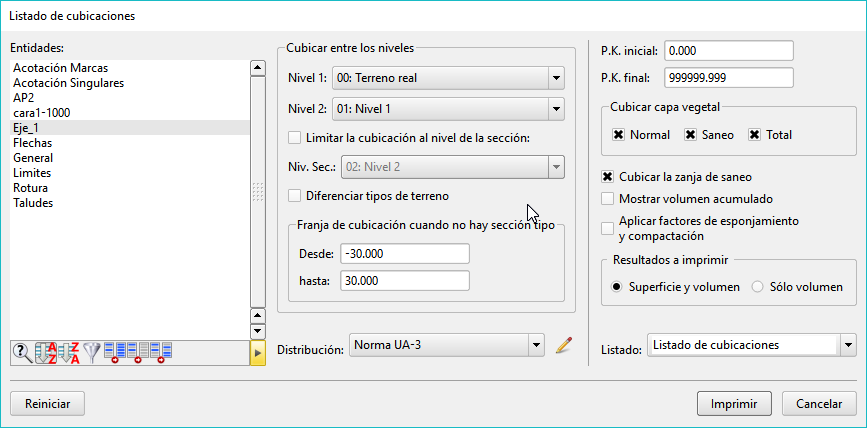

Listado de cubicaciones

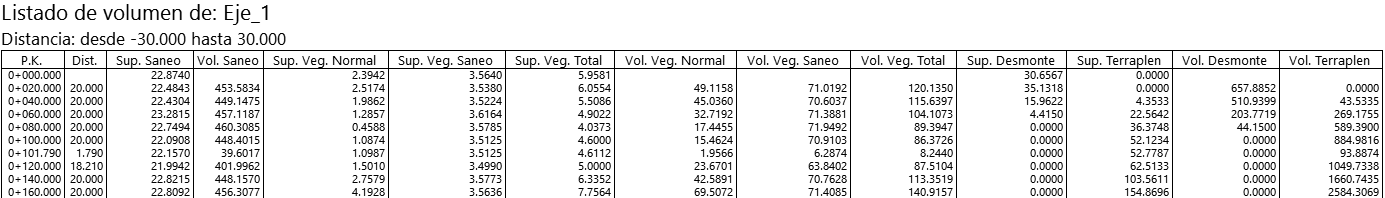

Listado de cubicaciones incluyendo saneo, capa vegetal y desmonte y terraplén
Listado de secciones tipo
Genera un listado con la definición de la geometría de las secciones tipo.

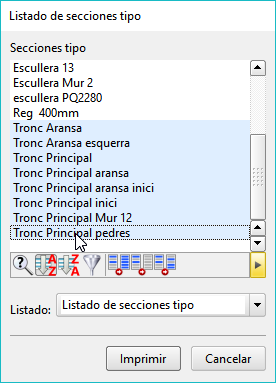

Pantalla de configuración del listado de secciones tipo

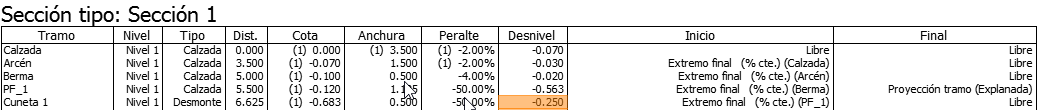

Resultado del listado de sección tipo
Listado de puntos transversales de la sección tipo
Genera un listado con los puntos singulares de la sección tipo sobre el terreno, incluyendo las cotas y las diferencias de cota.

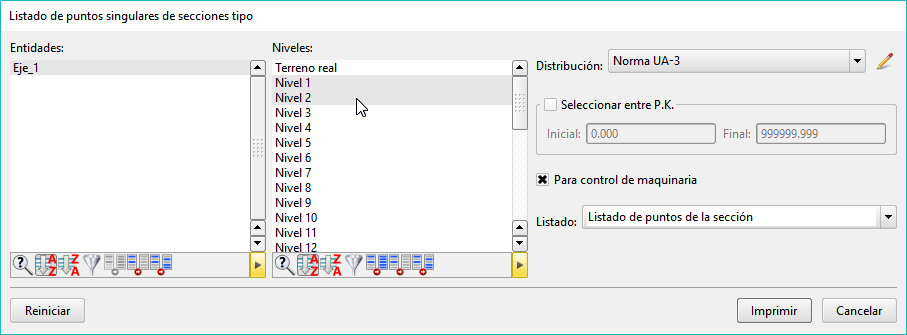

Pantalla de configuración del listado de puntos singulares de la sección tipo

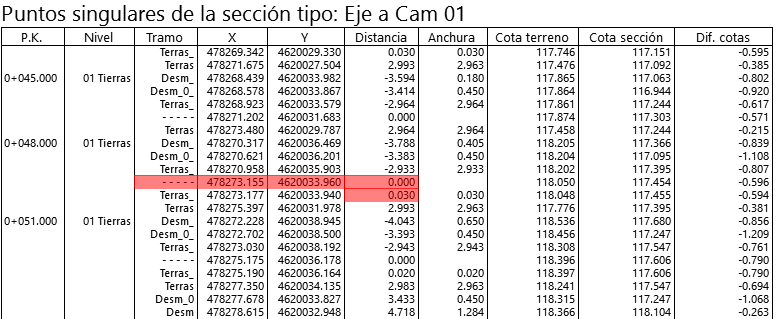

Resultado del listado de puntos singulares de la sección tipo
Listado de puntos singulares del trazado
Genera un listado con los puntos de quiebro del terreno transversales al eje.

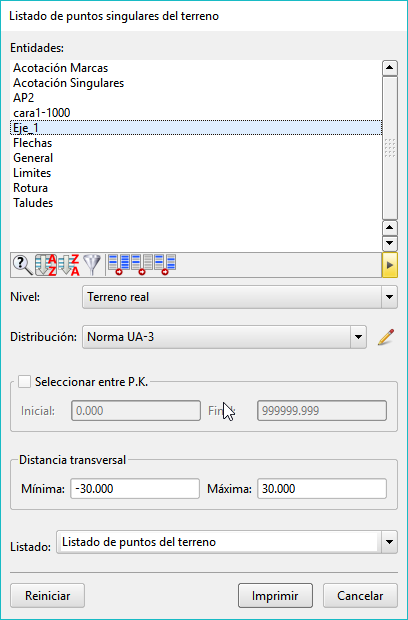

Pantalla de configuración del listado de puntos transversales del terreno

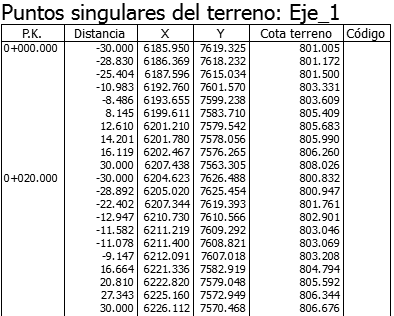

Resultado del listado de puntos transversales del terreno
Listado de puntos proyectados sobre un eje
Genera un listado de puntos proyectados sobre un eje, incluyendo datos del eje, del terreno, de la rasante y del nivel de la sección indicados.

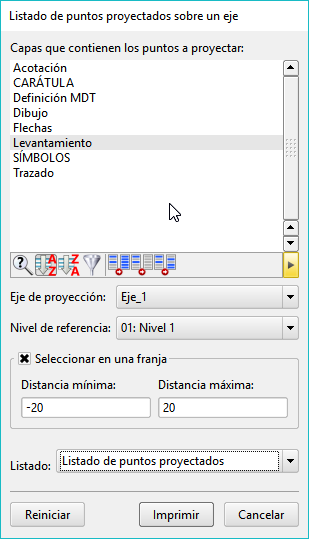

Pantalla de configuración del listado de puntos proyectados sobre un eje

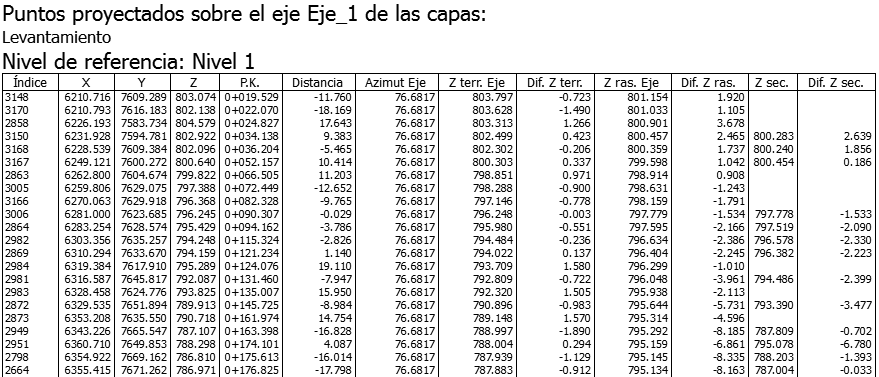

Resultado del listado de puntos proyectados sobre un eje
Listado de un eje proyectado sobre otro eje
Genera un listado en el que se proyecta un eje sobre otro incluyendo las coordenadas de cada uno en planta y alzado y las diferencias en distancia, orientación y alzado.

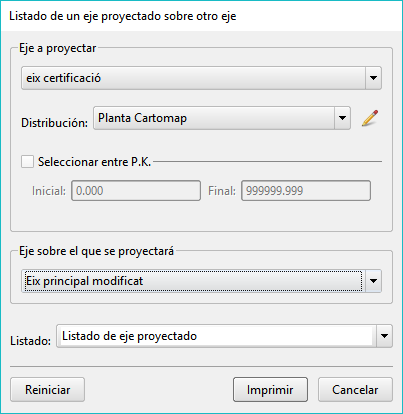

Pantalla de configuración del listado de un eje proyectado sobre otro eje

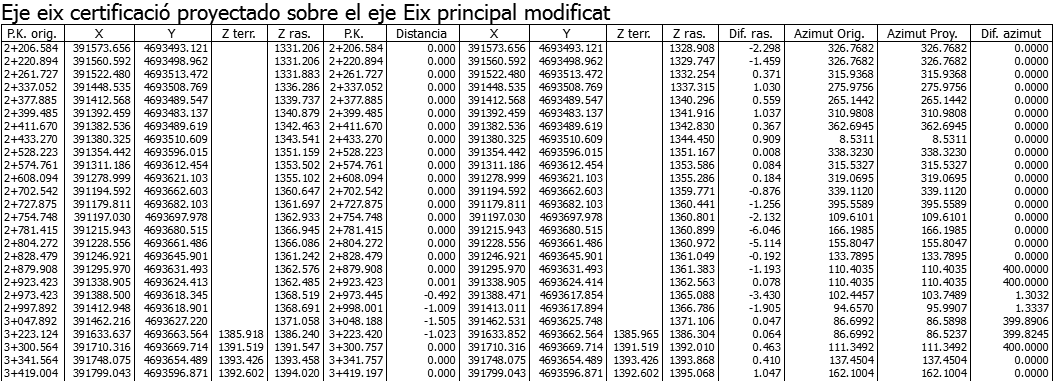

Resultado del listado de un eje proyectado sobre otro eje
Listado de definición de QUADs
Genera un listado con la definición geométrica de los QUADs generados a lo largo de un eje y en el nivel deseado.

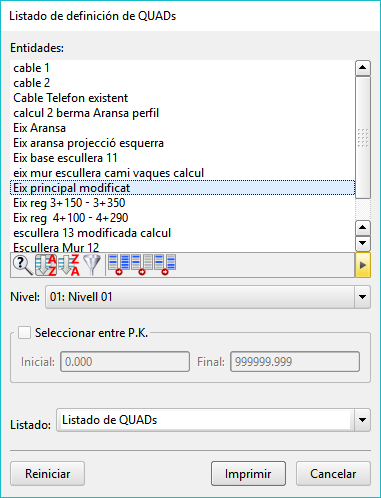

Pantalla de configuración del listado de definición de QUADs

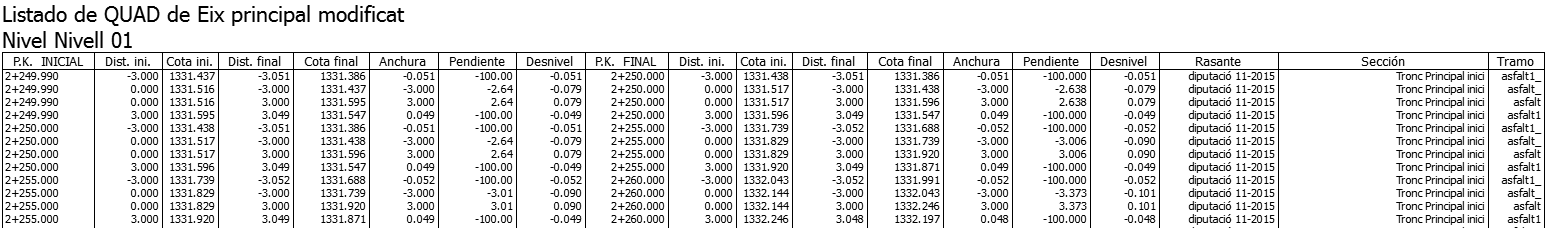

Resultado del listado de definición de QUADs
Listado de desbroce
Genera un listado con el desbroce producido a lo largo de un eje, incluyendo la anchura 3D y la superficie parcial y acumulada.

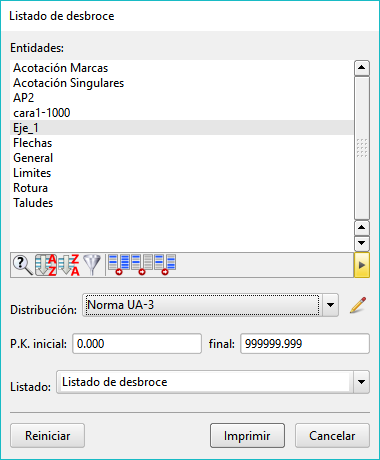

Pantalla de configuración del listado de desbroce

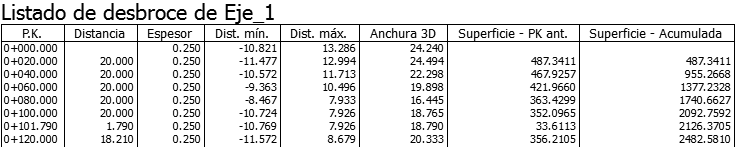

Resultado del listado de desbroce
Listado de saneo
Genera un listado con la geometría resultante de la zanja de saneo aplicada a lo largo de un eje.

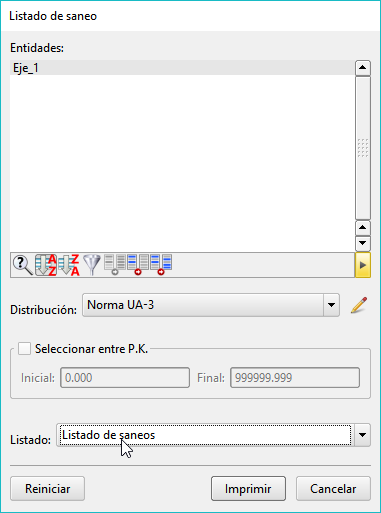

Pantalla de configuración del listado de saneo

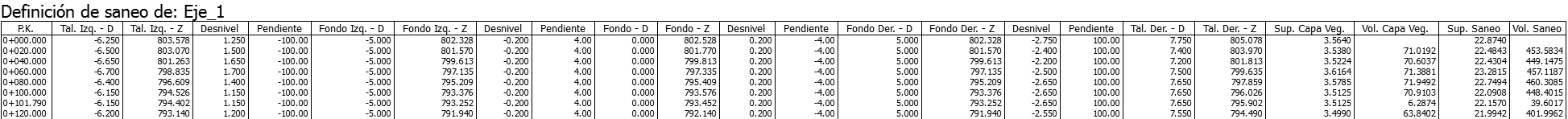

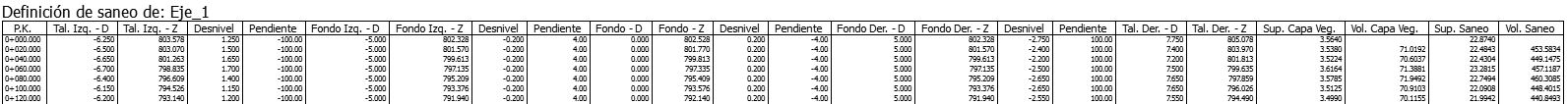

Resultado del listado de saneo
Listado de control de calidad de la obra proyectada
Genera un listado de una nube de puntos de una serie de capas que se proyectan sobre un determinado eje proporcionando información de las diferencias entre los mismos y la obra proyectada.

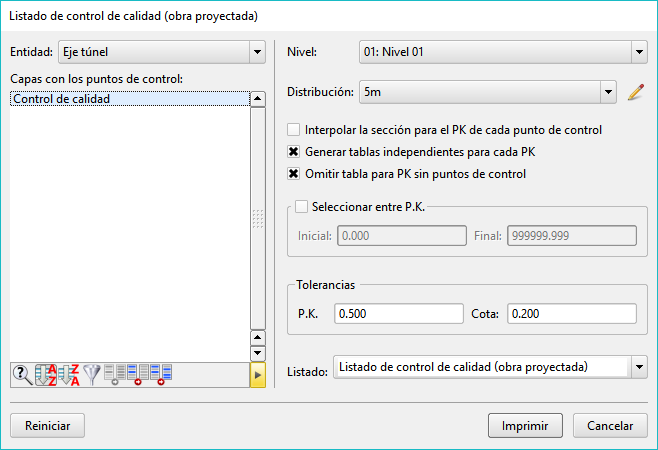

Pantalla de configuración del listado de control de calidad de la obra proyectada

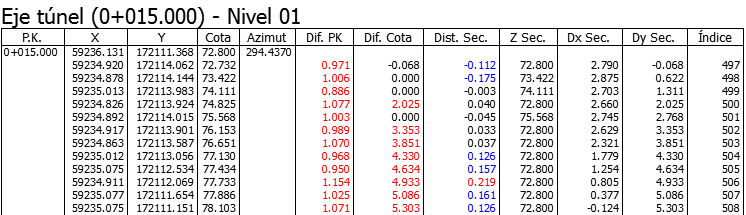

Resultado del listado de control de calidad de la obra proyectada
Listado de control de calidad del terreno
Genera un listado con las diferencias de cota de una serie de puntos, en unas capas determinadas, respecto a un modelo del terreno.

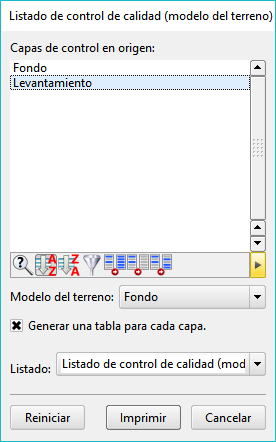

Pantalla de configuración del listado de control de calidad del modelo del terreno

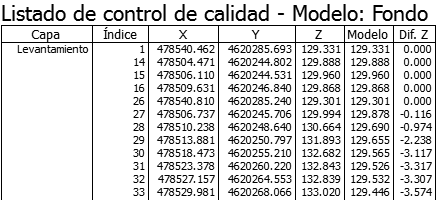

Resultado del listado de control de calidad del modelo del terreno
Listado de control de calidad de nube de puntos
Genera un listado comparando puntos de diversas capas, por índice o por proximidad, y muestra las diferencias de cota y distancias entre cada par de puntos.

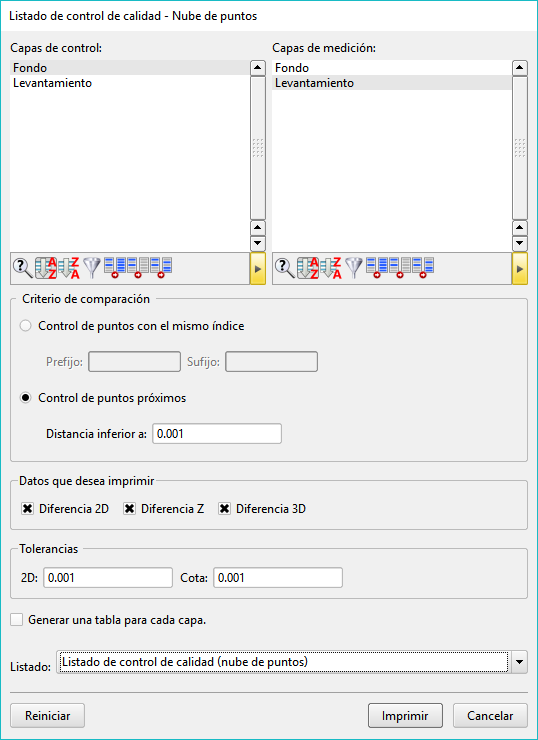

Pantalla de configuración del listado de control de calidad de nube de puntos

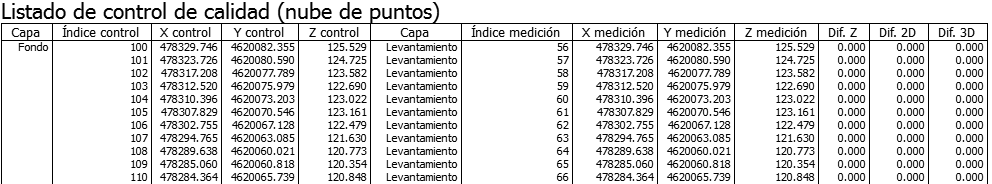

Resultado del listado de control de calidad de nube de puntos
Listado de sondeos de modelos geotécnicos
Genera un listado de los sondeos, de modelos geotécnicos, almacenados en las capas que se indiquen.

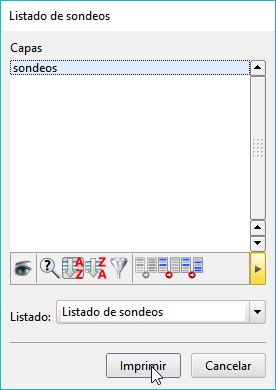

Pantalla de configuración del listado de sondeos de modelos geotécnicos

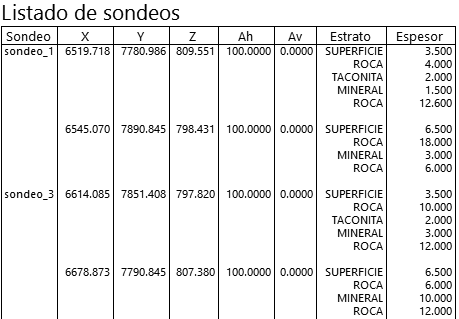

Resultado del listado de sondeos de modelos geotécnicos
Listado de volúmenes del modelo geotécnico
Genera un listado de los volúmenes de cada tipo de terreno de un modelo geotécnico dado.
Pantalla de configuración del listado de volúmenes de modelos geotécnicos

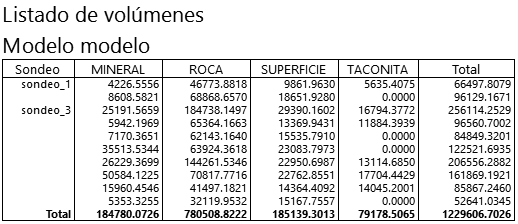

Resultado del listado de volúmenes de modelos geotécnicos
Preferencias en listados
Permite establecer los márgenes y tipos de letra que se utilizarán al generar o imprimir listados.

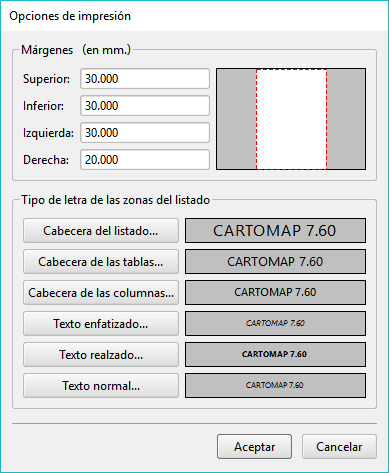

Preferencias en listados
Plantillas de listados
Permite seleccionar la plantilla que se usará al imprimir listados o definirla.
Selección y edición de la plantilla para impresión de listados
Editor de plantillas para los listados
Menú Archivo restructurado
Se han realizado una serie de cambios para un comportamiento más estandarizado respecto a aplicaciones Windows y OSX.

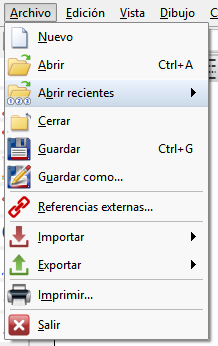

Menú principal Archivo
Abrir recientes
Esta opción se sitúa a continuación de la opción Abrir. Se muestran los 12 últimos archivos que se han abierto y se incluye una opción para abrir automáticamente el último archivo.
Abrir el último documento al iniciar
Esta nueva opción, que aparece al final de la lista de archivos en el menú Abrir recientes, permite abrir el último documento automáticamente al abrir CARTOMAP.
Desaparece el Centro de comunicaciones
Desparece la opción del Centro de comunicaciones del menú, aunque, temporalmente, se mantiene en el navegador. Se sustituye por nuevas opciones Importar y Exportar, dentro del menú Archivo.
Importar
Nueva opción, dentro del menú Archivo, con las diversas posibilidades, previamente localizadas en el centro de comunicaciones para importar todo tipo de datos al proyecto.

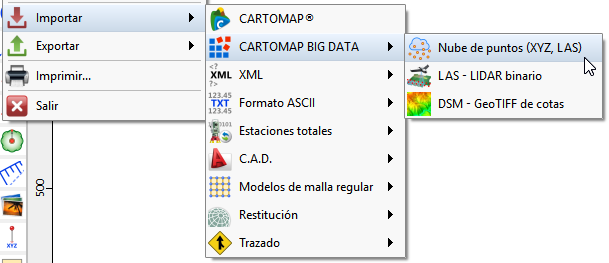

Nuevo menú Archivo > Importar
Exportar
Nueva opción, dentro del menú Archivo, con las diversas posibilidades, previamente localizadas en el centro de comunicaciones para exportar datos del proyecto en diversos formatos.

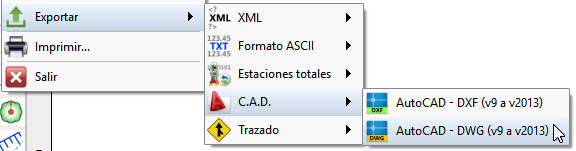

Nuevo menú Archivo > Exportar
Imprimir
Nueva opción, dentro del menú Archivo, que facilita la salida de planos. Su comportamiento depende del tipo de vista activa.
Imprimir una vista de hoja papel
Si se imprime teniendo como vista activa una vista de hoja papel, el resultado es el mismo que seleccionar el botón imprimir desde la barra superior de la vista.
Se muestra la pantalla de Opciones de impresión para establecer la impresora, tamaño del papel, orientación, copias, páginas, etc.

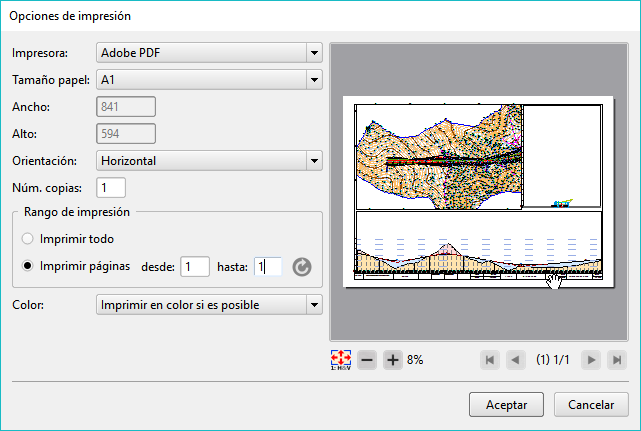

Pantalla de opciones de impresión de una vista de hoja papel
Imprimir una vista de listado
Si se imprime teniendo como vista activa una vista de listado, el resultado es el mismo que seleccionar el botón imprimir desde la barra superior de la vista.
Se muestra la pantalla de Opciones de impresión para establecer la impresora, tamaño del papel, orientación, copias, páginas, etc.

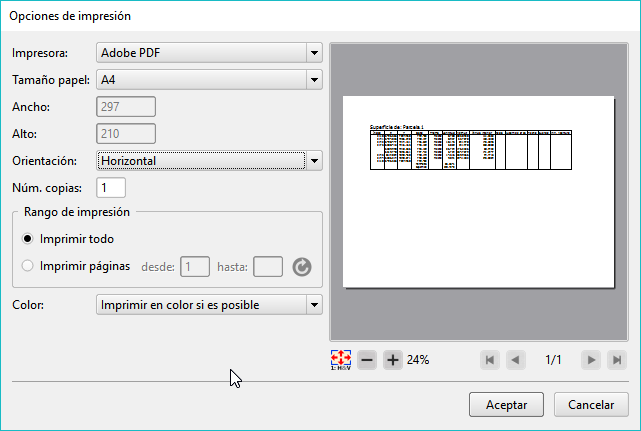

Pantalla de opciones de impresión de una vista de listado
Imprimir el resto de vistas
Si se imprime teniendo como vista activa una vista 2D, perfil longitudinal, perfiles transversales, diagrama de masas o vista 3D se generará una nueva vista de hoja papel. Que se podrá conservar después de imprimir o eliminar automáticamente.

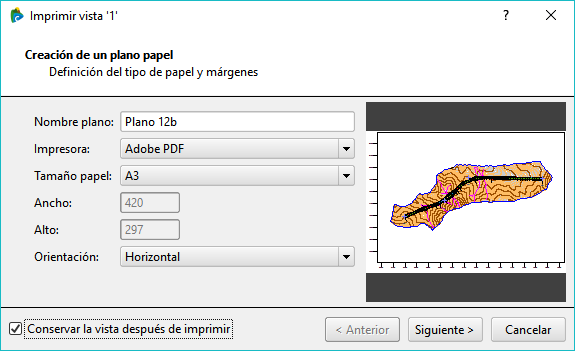

Paso 1 Creación de un plano papel

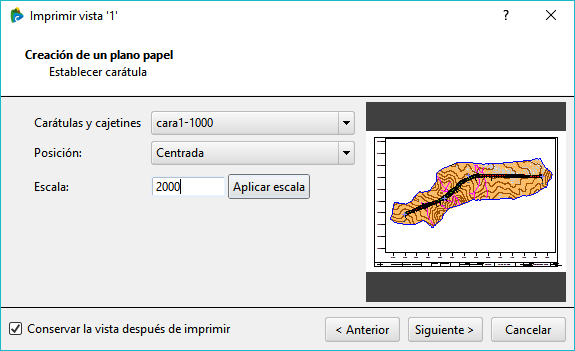

Paso 2 Seleccionar la carátula

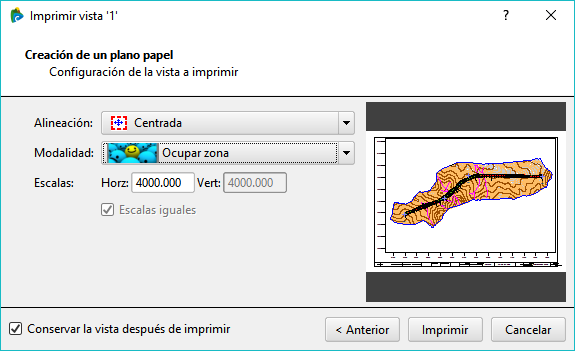

Paso 3 Seleccionar la alineación, modalidad de presentación y escala

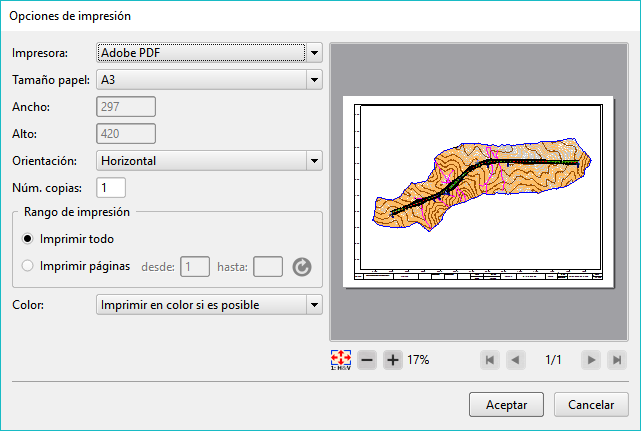

Pantalla de opciones de impresión de la vista de hoja papel
Mejoras y errores solucionados
Exportación de listados como texto con columnas eliminadas
Al eliminar columnas en el gestor de listados, y exportar un archivo de texto, aparecían los datos de las columnas eliminadas.
Comprobación de capas duplicadas en la presentación de puntos
Al encontrar capas duplicadas en varias presentaciones de puntos, y editar una de ellas, se muestra una pantalla que permite manejar la duplicidad encontrada. Se añade una opción para aplicar la acción a todas las duplicidades encontradas.

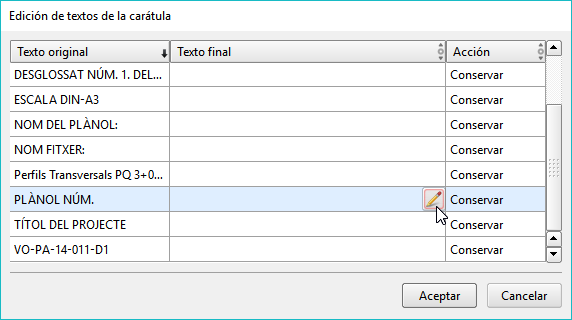

Edición de textos en la carátula cuando están ordenados
No se podían editar los textos de la carátula correctamente cuando se ordenaba la columna de los textos originales.
Exportación DWG/DXF de perfiles sin numeración de ejes
La exportación de perfiles no salía bien si no estaban numerados los ejes.
Interface de usuario, se uniformizan los botones de check
Se usan nuevas imágenes en los botones de check que son uniformes entre las distintas pantallas y sistemas operativos (Windows y OSX). Únicamente en las tablas se mantienen los que había porque facilitan la interpretación en la edición de múltiples datos a la vez.
Antes y después en la pantalla de propiedades
Antes y después en una pantalla de diálogo
Configuración de la zona en la vista 2D
Se producía un comportamiento distinto al cambiar la zona de la vista 2D si se accedía desde el menú o desde el botón de la barra de la vista. En el primer caso no se redibujaba la vista.
Interface de usuario, las pantallas de edición en tabla se pueden redimensionar
Las pantallas con ediciones en formato tabla (capas, entidades, puntos ) no podían cambiar su tamaño demasiado. Ahora, además, se ajustan al contenido para dejar menos espacios vacíos cuando hay pocos datos (modelos del terreno ).
Importación de trazado en planta de Istram en català
No se importaban correctamente los archivos de trazado en planta en català, por pequeñas diferencias en el formato.
Interface de usuario, rasantes numeradas en las listas
Se indica el número de rasante, antes de su nombre, con los prefijos 01: , 02: De esta forma se facilita la selección de rasantes en diferentes pantallas.
Selección de la rasante activa en el perfil longitudinal
Lista de rasantes en el navegador
Listado de rasantes

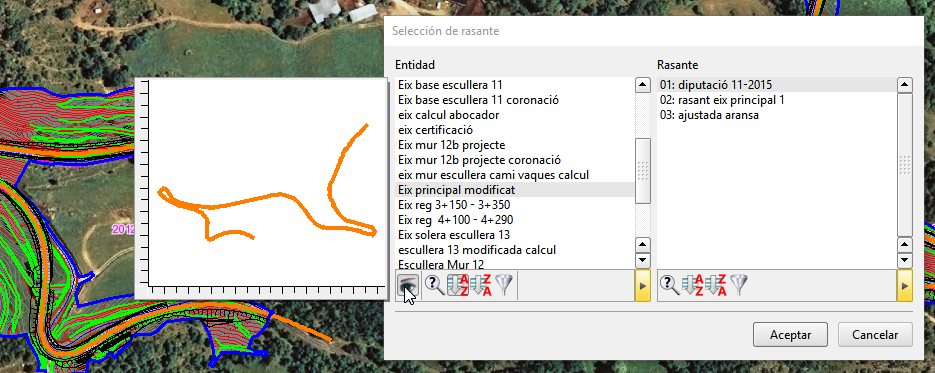

Selección de rasante para edición analítica

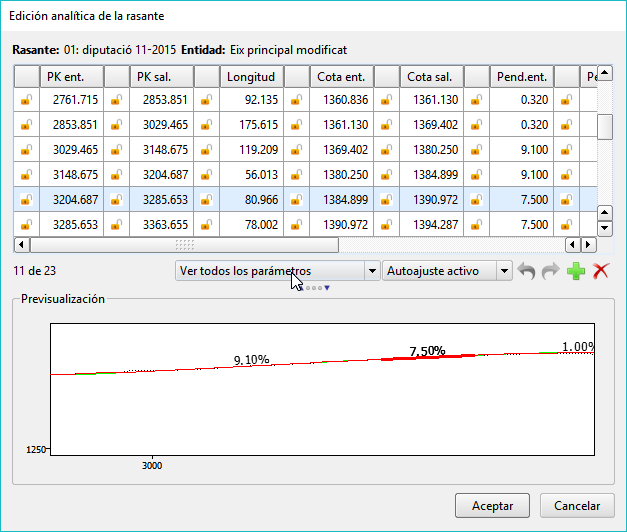

Edición analítica de rasantes
Archivos con perfiles transversales sin el modelo externo referenciado
Al abrir un archivo en el que la vista activa eran perfiles transversales que usaban un modelo externo no encontrado, se interrumpía su lectura.
Vistas 3D, diversas mejoras en la definición del fondo
El fondo texturizado se mostraba como 100% transparente y no se veía. No se mostraba la textura si estaba definida como un color sólido. En algunas caras del cubo que forma el fondo de las vistas 3D se mostraban especulares. La cara superior y la oeste estaban intercambiadas. No se actualizaba la lista de texturas tras definir una nueva desde la pantalla de definición del fondo 3D.
Pantalla de edició de las texturas del fondo en la configuración de la Vista 3D
Nuevas preferencias según la plataforma Windows/OSX
Se ofrecen algunas posibilidades para adaptar la configuración de CARTOMAP en diversos sistemas operativos, Windows de Microsoft y OSX de Apple.

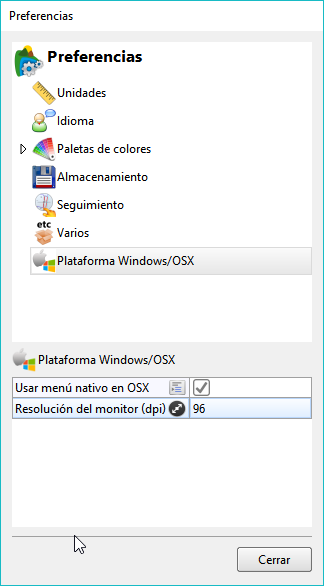

Preferencias de la plataforma
Menús nativos en OSX
Para usar los menús en la parte superior de la pantalla (modo nativo en OSX) o en la parte superior de la ventana principal (único modo en Windows). El menú nativo en OSX no tiene iconos debido a la limitación de tamaño impuesta por el sistema.
Resolución del monitor (dpi)
Se puede especificar la resolución del monitor en puntos por pulgada. En Windows se establece automáticamente en base al monitor principal (96 dpi en un monitor de 24 a 1920x1200). En OSX el sistema lo fija a 72 dpi, lo que supone que los textos salgan más pequeños.
