Esta opción permite generar el dibujo de los taludes de forma automática sobre las zonas de desmonte y terraplén de un eje de trazado. Para utilizar esta opción es imprescindible tener sobre el eje QUADs calculados y que la sección tipo contenga tramos del tipo Desmonte y/o Terraplén. También se puede acceder a esta opción desde la barra de herramientas Dibujo-Taludes pulsando el botón Taludes automáticos
.
Los pasos a seguir para generar los peines de los taludes de forma automática son estos:
1.Seleccionar la entidad en la que se han de guardar los taludes.
2.Activar la opción Dibujo-Auxiliares-Taludes-Taludes automáticos, o pulsar el botón Taludes automáticos en la barra de herramietas Dibujo-Taludes. Se abrirá la ventana Generación de taludes automáticos:
3.Los peines de los taludes se dibujan únicamente sobre los QUADs generados a partir de tramos de sección del tipo Desmonte o Terraplén. Desde esta ventana el usuario puede escoger el tipo de tramo a partir del cual se dibujarán los peines de los taludes, todos los tramos de talud, ya sean desmonte o terraplén, activando las dos opciones Generar taludes en desmonte y Generar taludes en terraplén, o únicamente sobre uno de los tramos, marcando la opción oportuna. Esto permite generar dos entidades diferenciadas para cada tipo de talud.

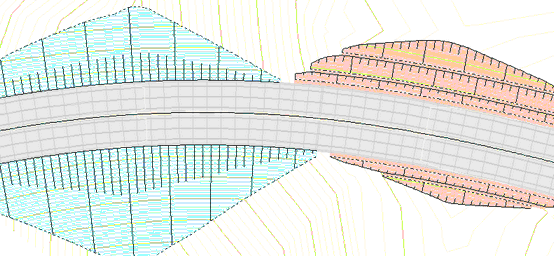

4.Pulsar el botón Aceptar. La ventana Generación de taludes automáticos se cerrará y la aplicación solicitará al usuario que señale gráficamente la entidad que contiene los QUADs a partir de los que se han de dibujar los peines de talud. Al señalarla, el dibujo se realizará automáticamente:
