Se han restablecido las opciones de importar y exportar estaciones en coordenadas en formato ASCII.

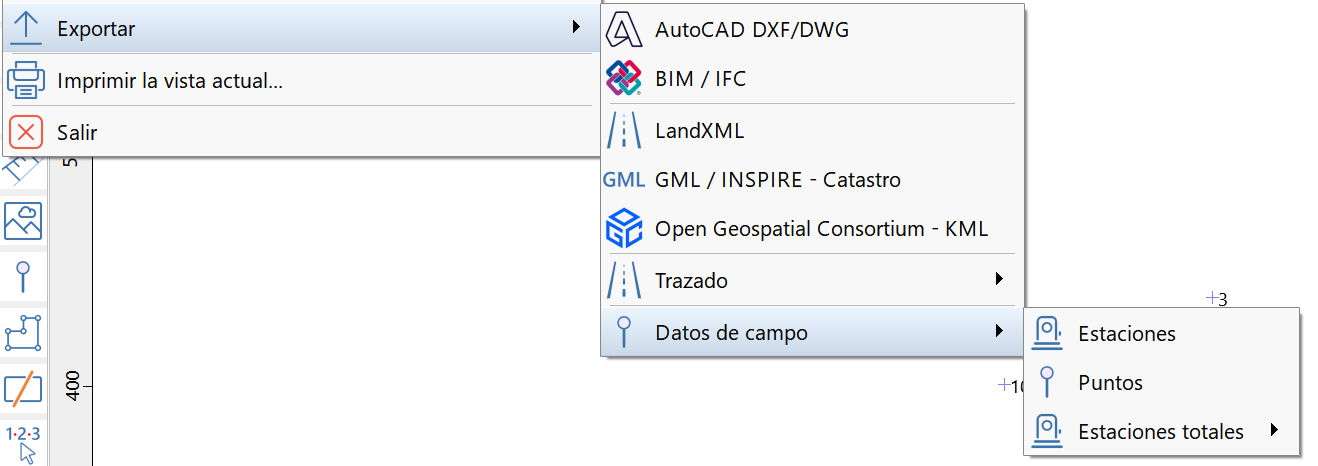

Opcion de Exportar > Datos de campo > Estaciones
No se establecía el punto de inicio de los ejes importados, eso podía generar conflictos en entidades que empezaban en un arco en sentido antihorario.
Al definir zonas de inclusión se omite la ocultación de triángulos por la longitud máxima de aristas exteriores ya que podía ocultar triángulos en zonas ya delimitadas.
Tras generar el modelo se crea una entidad con las lineas de rotura que no se han conseguido unir. Sin embargo, muchas veces las líneas de rotura sin unir realmente estaban correctamente unidas. Ahora se hace una verificación adicional para evitar una información innecesaria.
Al seleccionar la opción Recortar contra bloques, de obras de fábrica, podía cerrarse el programa.
En algún caso se podían producir resultados absurdos.
Al usar tuberías con espesor cero, se interrumpía el dibujo con la pared de la tubería.

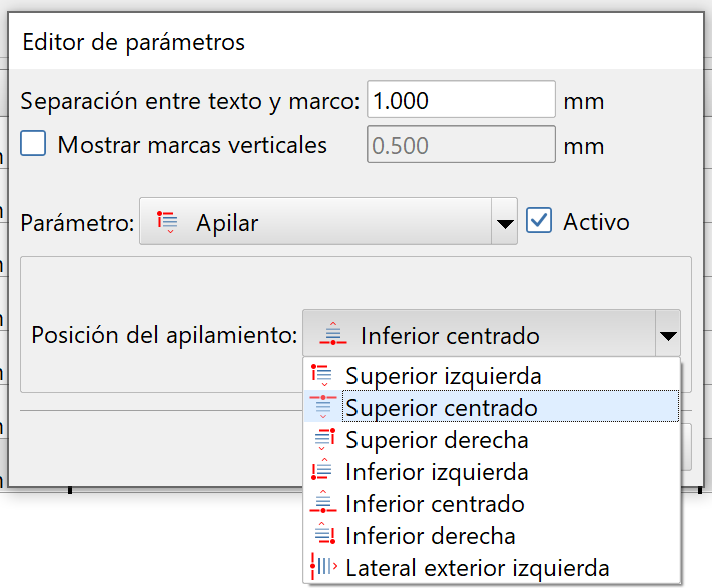

Los datos únicos (nombre del eje, cubicaciones, etc.) se pueden colocar datos en perfiles longitudinales y transversales apilados sobre el centro desde la parte superior o inferior.
Tipos de datos apilados en diversas partes del perfil

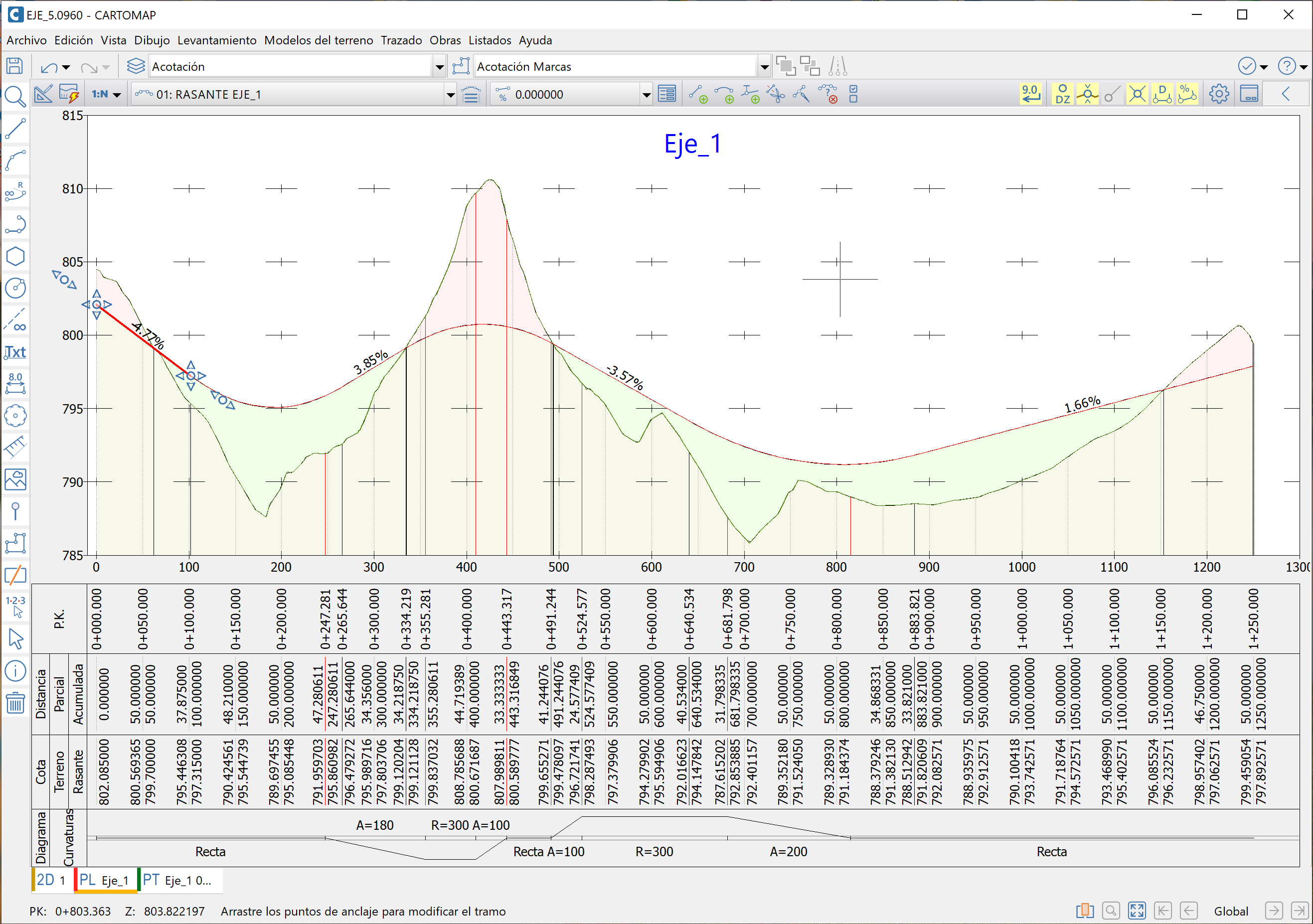

Nombre del eje centrado en la parte superior del perfil

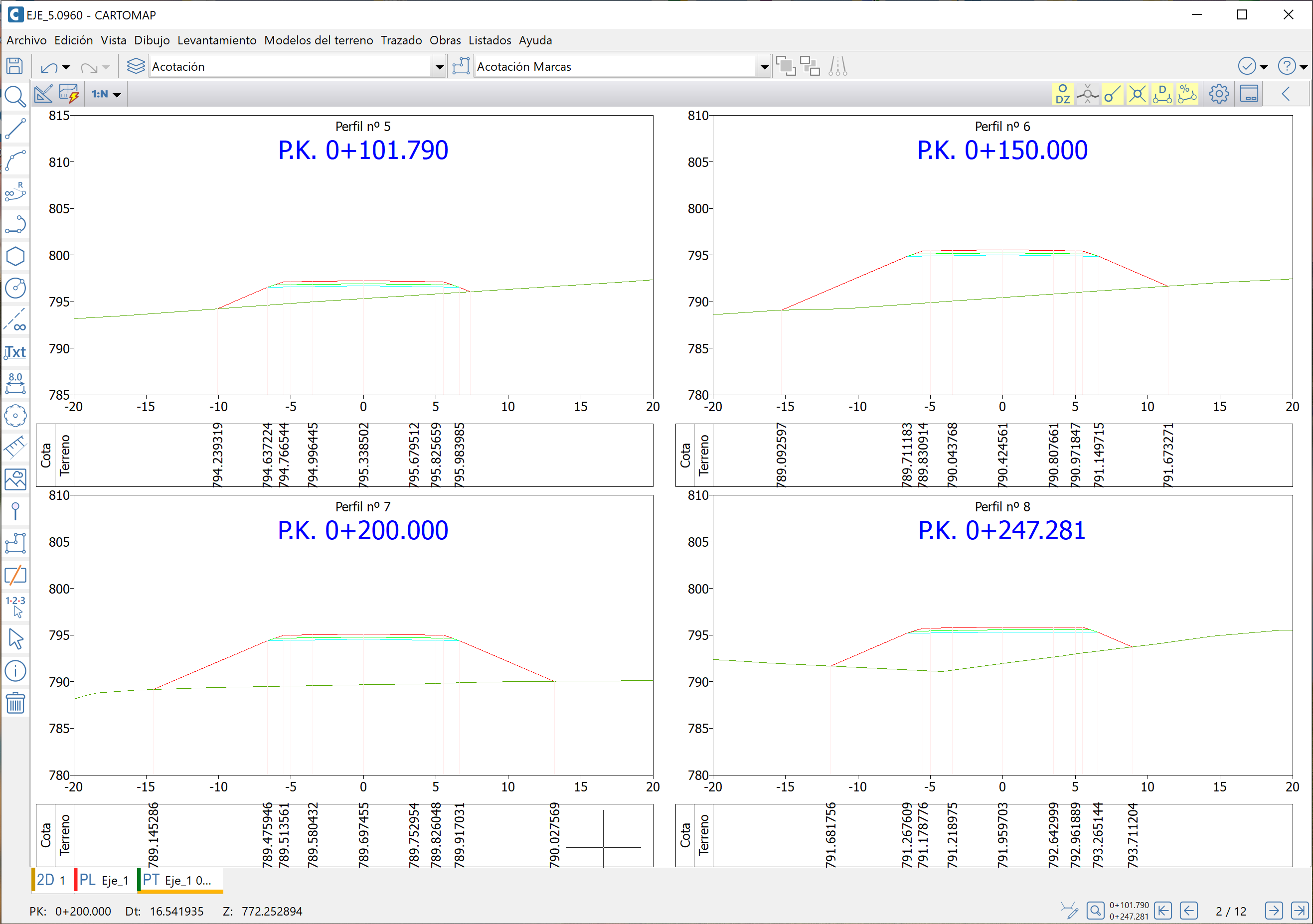

Número del perfil (con prefijo) y PK centrados en la parte superior del perfil
Se podían modificar las cotas de líneas, arcos y círculos.
El listado de mediciones de QUADs podía mostrar superficies 2D y 3D superiores a las reales.
