El autocroquis realiza una interpretación de los códigos asociados a los puntos de forma que se generan líneas, superficies, marcas y símbolos para conseguir el croquis de campo de forma sencilla, rápida e independiente de quién tomó los datos de campo.
Datos iniciales con algunos códigos asociados a puntos
Resultado final del autocroquis con lineas, superficies y símbolos
Son la base de la interpretación del autocroquis. Se componen de 3 partes:
•Prefijo numérico opcional: Índice del punto al que se unirá el punto actual. Permite cambiar la secuencia normal de procesamiento del autocroquis.
•Código alfabético: Secuencia de caracteres que forman un código. Pueden tener al final el sufijo de inicio de linea o inicio de arcos.
•Sufijo numérico opcional: Para indicar que se genere una nueva entidad con el nombre establecido para el código añadiéndole este sufijo. Por ejemplo, usando un código BO con una entidad "Bordillo", poniendo BO2 se generaría una entidad "Bordillo2" a la que irían los nuevos tramos del autocroquis.
Se pueden añadir códigos para desplazar el dibujo generado con un desplazamiento horizontal y/o vertical respecto a la posición anterior.

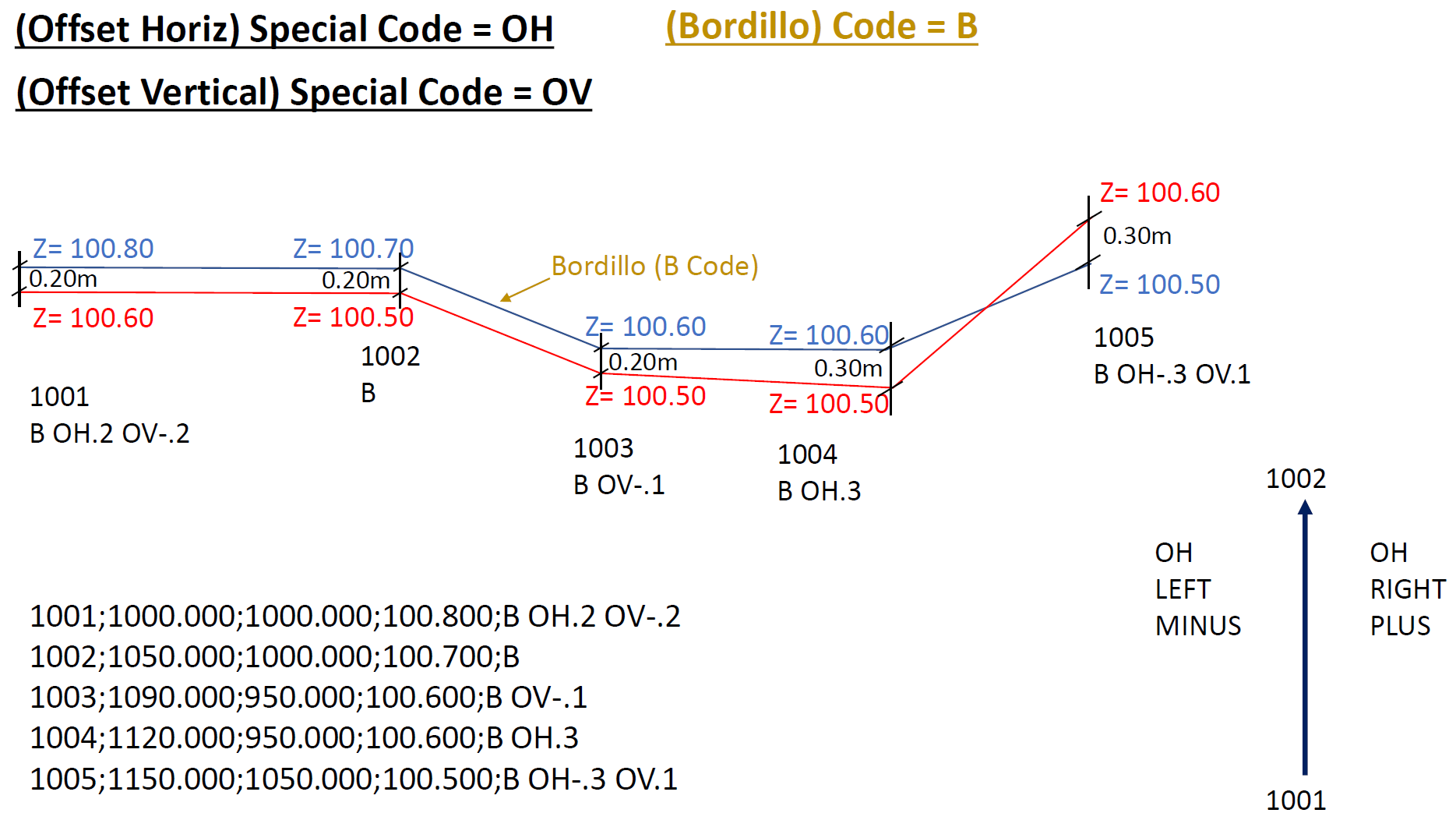

En color azul se muestra el dibujo que se generaría sin parámetros y en rojo con los desplazamientos aplicados
Se pueden añadir códigos para insertar un símbolo con textos asociados. Se podrá indicar el tamaño (factor de escala) y/o un texto descriptivo.

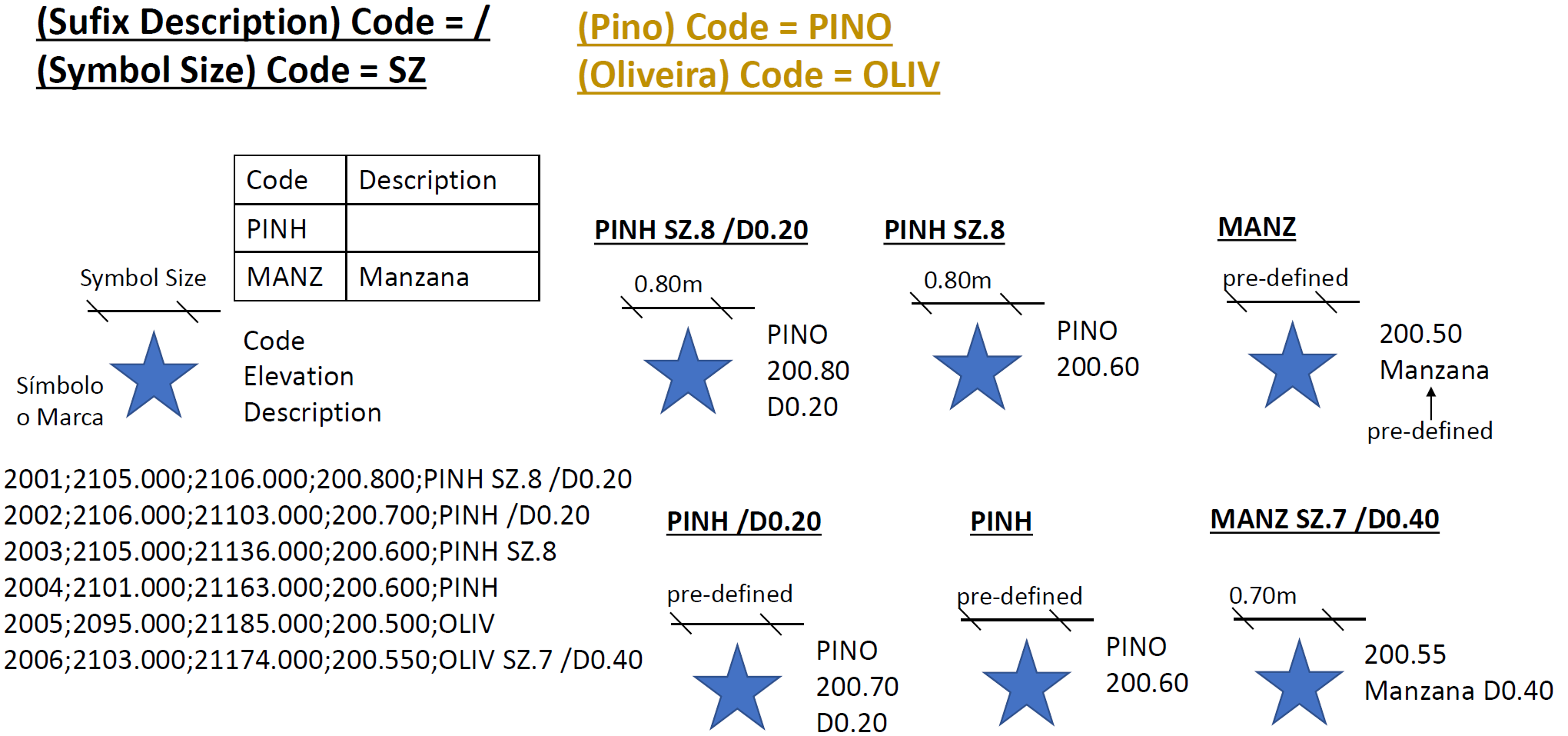

Ejemplos de uso de parámetros en los códigos de generación de símbolos
Se pueden añadir códigos para cerrar una zona, cerrar un rectángulo o extender una línea.

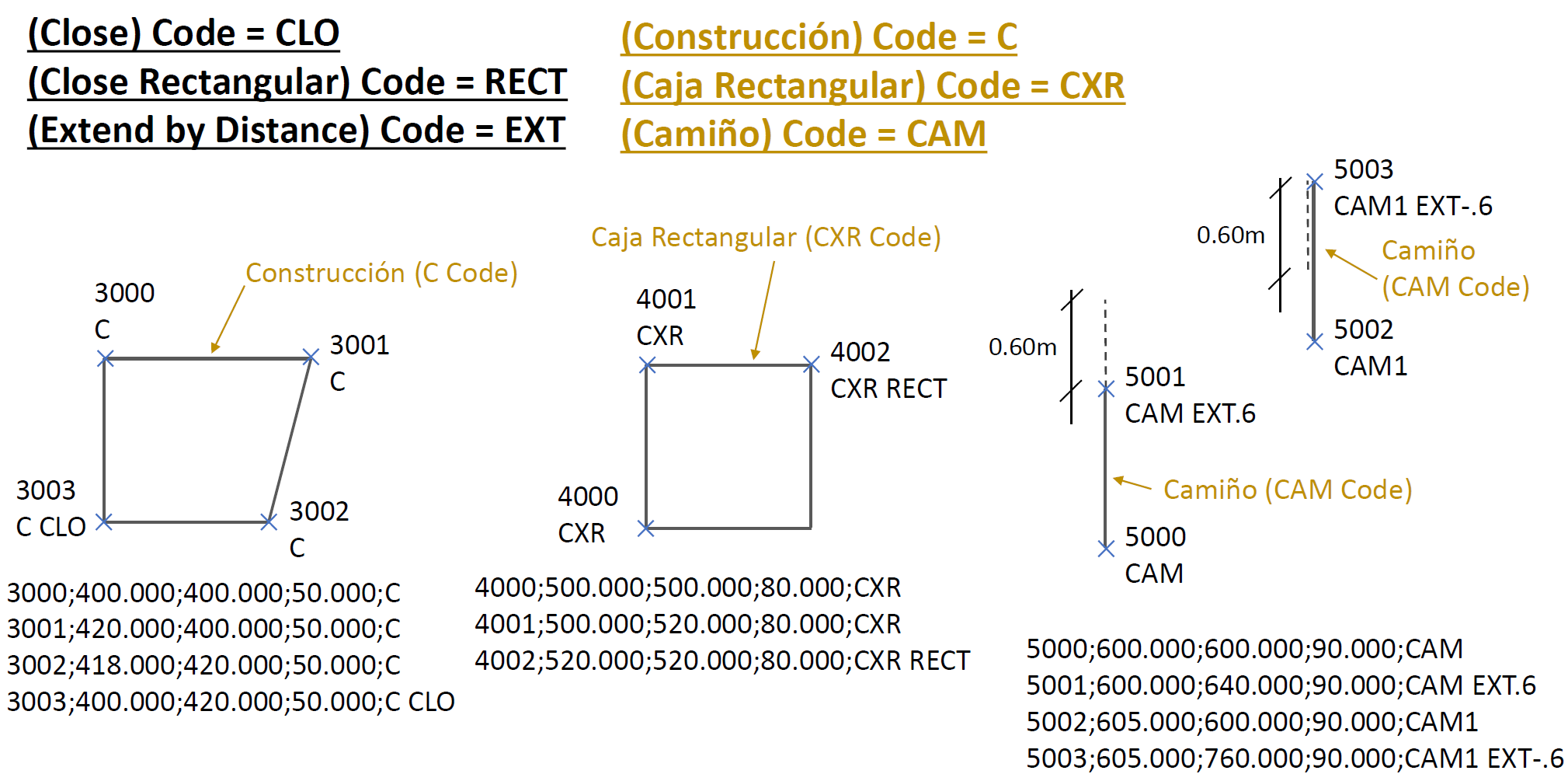

Ejemplos de uso de parámetros en los códigos para cerrar zonas, generar rectángulos y extender una línea
Se soportan los diversos códigos de SurvCE gracias a los parámetros asociados a los códigos.

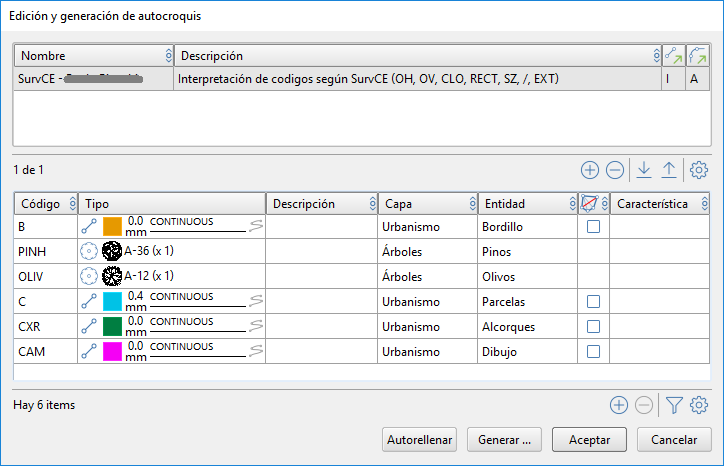

Autocroquis para utilizar los códigos de SurvCE

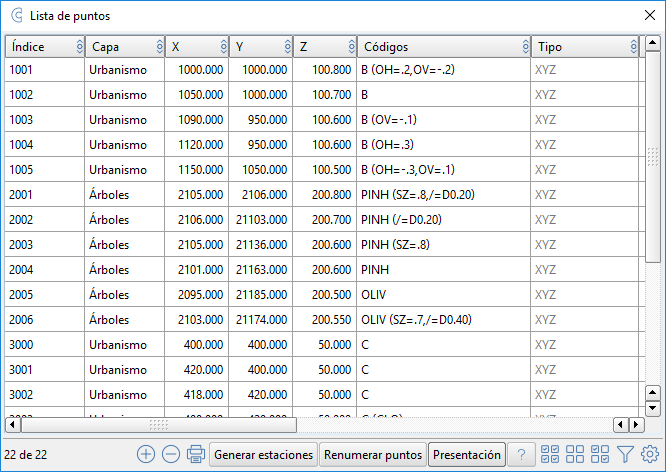

Lista de puntos con códigos compatibles con SurvCE
