Hasta ahora, la representación de perfiles transversales cuya sección iba variando de forma notable, en su anchura, a derecha e izquierda del eje, obligaba a definir la zona máxima para ambos lados.

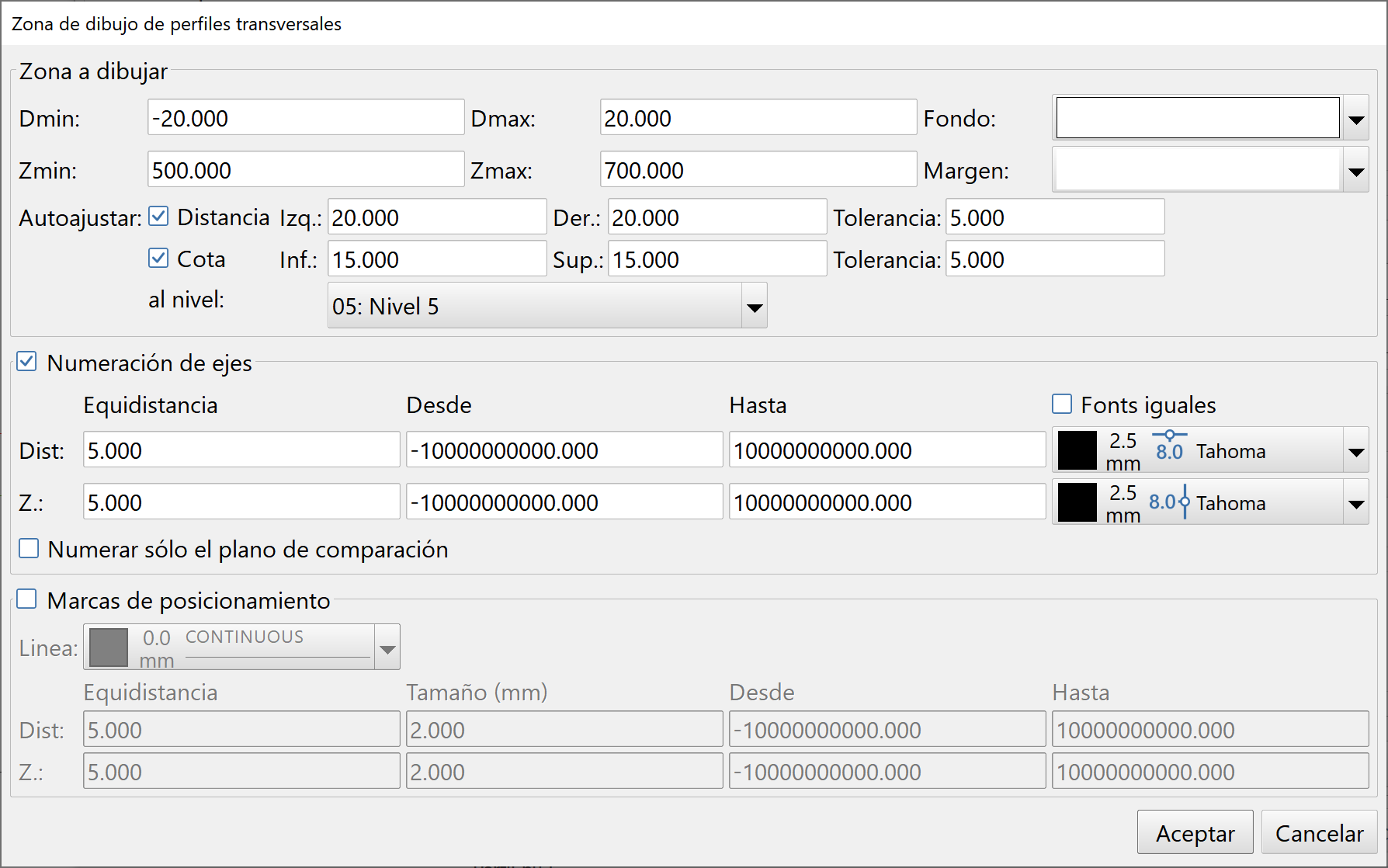

Ahora la opción Autoajustar incluye dos apartados, para autoajustar en Distancia y/o en Cota. En ambos casos se establece la franja deseada (izquierda+derecha o inferior+superior) para que CARTOMAP centre el perfil con la tolerancia deseada.

El autoajuste en distancia irá cambiando la distancia mínima/máxima de cada perfil, manteniendo su anchura (izquierda+derecha) para tratar de equilibrar el espacio sobrante a ambos lados del eje.

Presentación de perfiles transversales con autoajuste en distancia y cota.

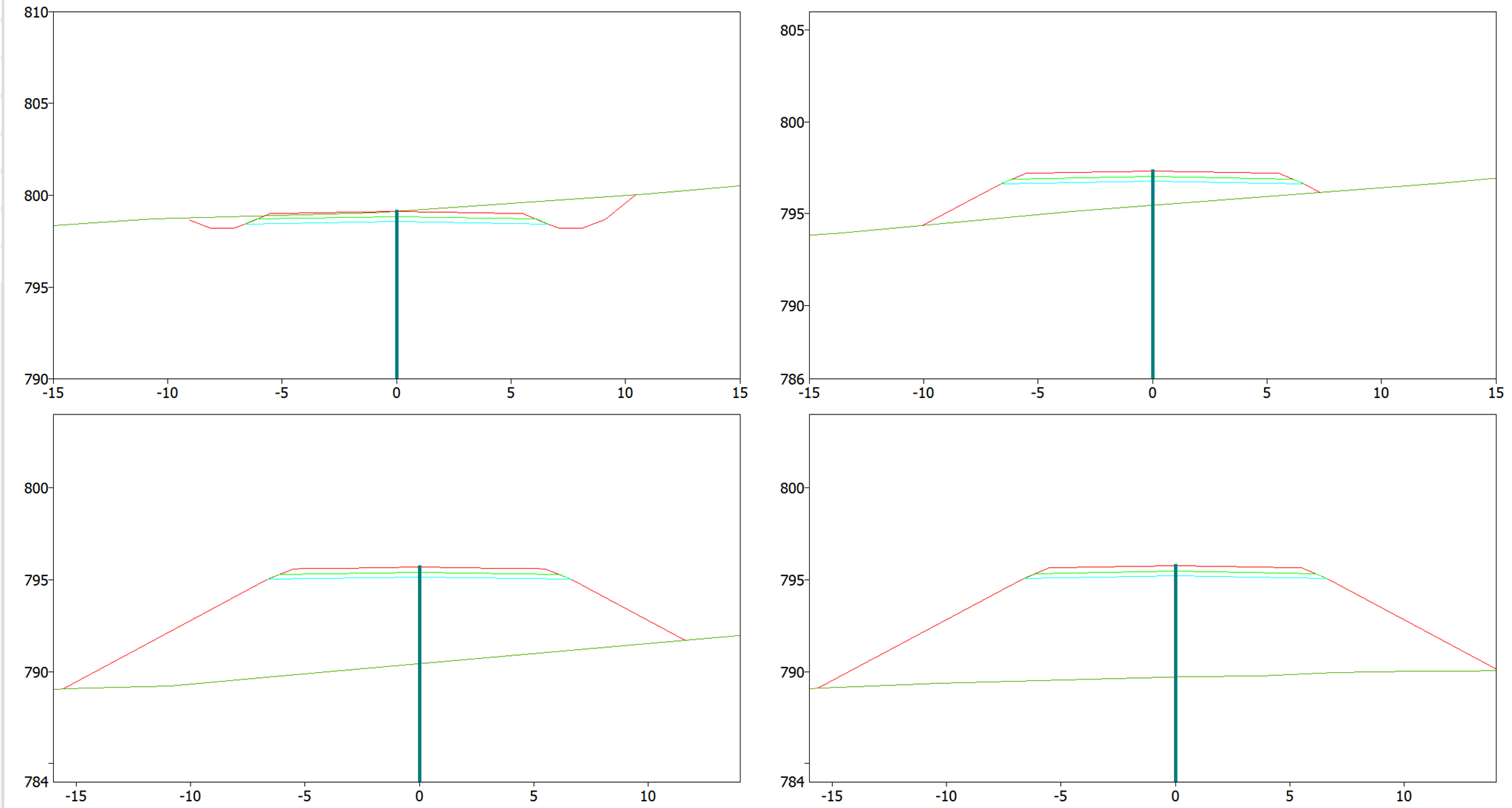

Perfiles transversales con autoajuste en distancia: 15m a la izquierda, 15m a la derecha y tolerancia de 1m

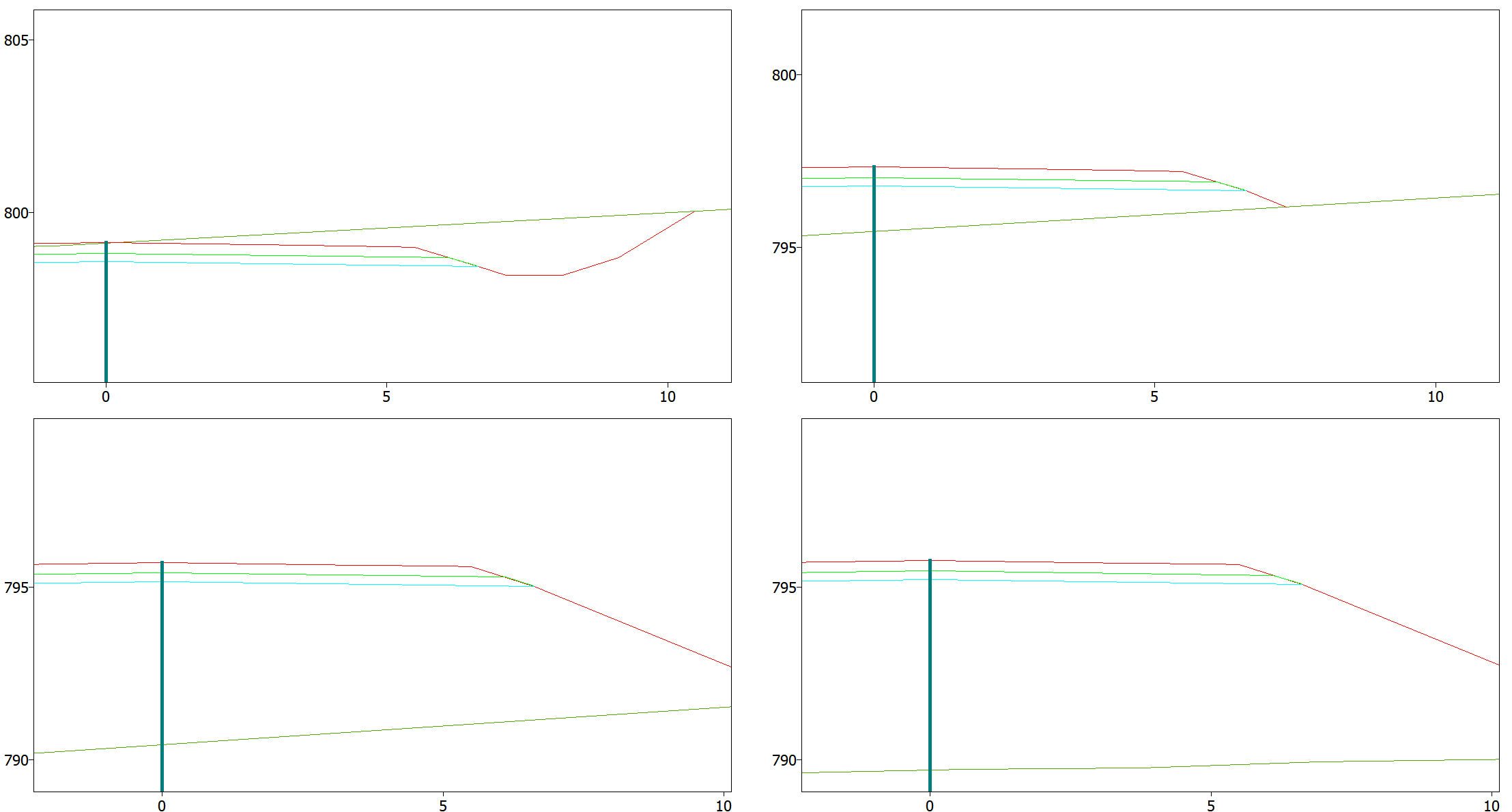

Zoom sobre los mismos perfiles, se conserva el ajuste en distancia
